Sonde de température

Mon voyant de température moteur ne fonctionne pas.
J'ai dévissé la sonde du bloc moteur (RC12D) qui est composée d'une partie en laiton avec le pas de visse dans lequel se trouve un partie en plastic. Impossible de séparer les 2 alors que j'arrive à les faire tourner séparément.

Comment puis-je tester ma sonde? Je peux la plonger dans de l'eau chaude mais que dois-je brancher sur la borne unique ?

De l'autre coté, c'est peut être mon témoin de température qui foire. Comment puis je le tester ?

Ben merci pour votre aide !

L'équipage
23 juil. 2007
23 juil. 2007
0

test
pour le voyant , c'est une ampoule 12v , tu la branche direct en 12v pour voir si elle s'allume !

pour la sonde , le corp de la sonde est la masse , la borne au milieu est le "plus" , tu fait un branchement avec du fil et une lampe de poche 4v , et tu lui trempe le cul dans l'eau !
si la lampe s'alume arrivé a un moment , la sonde est bonne ( du moins pas trop mauvaise )!

autrement tu as a verifier l'etat des fils et des contacts !

voilà !!!!

23 juil. 2007
0

ohmmetre
entre la borne et la masse (le filetage) on a en principe de 0 à 200 ohms selon la température , si c'est une sonde classique

enfin de mèmoire..

le plus fréquent c'est le cablage qui foire (cosses, etc)ou pas de 12v sur l'indicateur..

23 juil. 2007
0

S'il s'agit d'une sonde
de sécurité, il n'y a pas de contact par température normale, et les contacts sont fermés si dépassement de la température.

S'il s'agit d'une sonde 80°C, il suffit de la plonger dans de l'eau bouillante et de vérifier à l'ohmmètre la continuité, avec un thermomètre témoin dans l'eau.

S'il s'agit d'une sonde 110°C... l'eau chaude ne suffit plus mais la flamme d'un briquet est suffisamment puissante, mais sans aucune certitude pour la température en l'absence d'une mesure précise avec une sonde en parallèle.

S'il y a deux bornes, mesurer entre les bornes, s'il n'y a qu'une seule borne, mesurer entre la borne et le corps de la sonde.

Pour vérifier le témoin, mettre le fil de la sonde au négatif.

[color=blue]_/)[/color]

23 juil. 2007
0

Oui mais
Mon cablage est très propre. J'ai tout refait donc ca ne vient pas de là.
Mais je ne comprend pas pour le test de la sonde.
Comment une ampoule peut s'allumer alors qu'il n'y a pas de courrant ? Ben oui, si je trempe la sonde dans une casserole d'où vient le jus ?

23 juil. 2007
0

C'est Thierry
qui a parlé d'ampoule.

23 juil. 2007
0

Explique !
et non pas esplique... :oups:

23 juil. 2007
0

Euh...
Moi, je n'ai pas parlé de lampe, mais d'un ohmmètre, qui a sa propre batterie pour fonctionner ! ;-)

[color=blue]_/)[/color]

23 juil. 2007
0

Mais Thierry
a très bien expliqué la chose ! (Je n'avais pas encore terminé d'écrire mon post q'il avait déjà répondu...) ;-)

Il esplique comment tester la lampe témoin, puis comment tester la sonde avec une pile et une ampoule, ce qui remplace un ohmmètre.

Ce qui revient rigoureusement au même !

[color=blue]_/)[/color]

23 juil. 2007
0

La pile !
Ok compris, on rajoute une pile pour le jus.
Merci !

24 juil. 2007
0

scuses
j'ai répondu à coté, croyant a une question de thermomètre!

24 juil. 2007
0

Essais sonde température
Salut à tous
Re-Bsr Inam,
Un test tout simple pour une sonde température
(comme une sonde huile) à 1 cosse

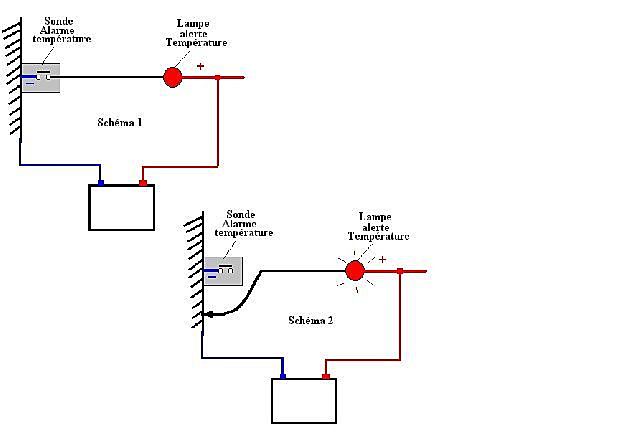

Schéma 1 , schéma normal, contact moteur mis, quand le contact de la sonde se ferme, la lampe doit s'allumer et signaler alerte température

Schéma 2, contact moteur mis, débrancher l'arrivée du fil sur la sonde et faire contact avec la masse moteur, 2 cas peuvent se présenter:

1°)La lampe s'allume : la lampe est bonne et la sonde est certainement défaillante.
pour contrôler la sonde, il faut alors démonter la sonde , brancher une pointe ohmmètre sur la cosse de la sonde, et l'autre pointe sur la masse de cette sonde : la chauffer au briquet et voir à l'ohmmètre si le contact s'établit ou pas.

2°)La lampe ne s'allume pas : la lampe est certainement défaillante. Changer la lampe et refaire l'essai

24 juil. 200716 juin 2020
0

Sonde
Oups !!!

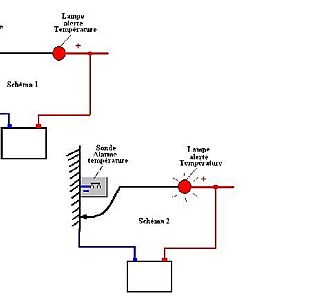

les 2 schémas:
excuses plates

24 juil. 2007
0

C'est le bonheur !
Impeccable c'est maintenant très clair. Merci Anpayada. Je teste ça ce soir !
