Sonde airmar tridata et afficheur Simrad IS20

Bonjour,
J' un souci avec mon sondeur speedo temperature sur lequel seule la temperature fonctionne normalement.
- le sondeur ne fonctionne qje pour des profondeurs entre o et -20 m et ce de façon a,etoire clignotements, perfe togale pour qq secondes puis retour de la profondeur beaucoup plus stable lorsque le bateau est â l'arret.
- Le loch speedo est toujours a zero malgré plusieurs nettoyage et avoir fait tourner la roue manuellement. Il a donné un indication pendant qq minutes apres que j ai été secoue par le sillage d'un YM.
- Tmperature ok

CONFIGURATION
Sonde airmar smart tri 20-633-01 NMEA 2000
T de connexion
Afficheur IS20 .

QESTIONS
Le pb vous semble-t-il venir de la sonde, connectique ou afficheur?
La connexion du cable sur le T de jonction me semble bien fragile y a-t-il une façon speciale de proceder au branchemet debranchement?

Merci pour vos reponses

L'équipage
16 sept. 2021
16 sept. 2021
0

où se trouve la sonde ?


16 sept. 2021
0

La sonde se trouve juste devant la quille. On y accede de l 'interieur par un coffre de la cabine avant sous la couchette double.


16 sept. 2021
0

Hello,

C'est le Tridata qui a un problème.
Comme tu es en NMEA2000, le câblage des prises est tel qu'il n'y a pas de fils spécifiques pour convoyer la T°, la profondeur, et la vitesse. Ce sont les 2 conducteurs CanH et CanL qui transmettent à eux seuls toutes les données. C'est le principe du bus NMEA2000.
Donc si la T° passe bien, c'est que
- les conducteurs, donc le cablage sont OK,
- L'afficheur IS20 est OK

C'est le capteur lui-même qui est HS, qui n'envoie pas les données.
Je dis HS car en général ce n'est pas réparable. La "mécanique" des DST800 est noyée dans de la résine et sont donc non-démontables.

A nous deux, on peut peut-être trouver une solution.
J'ai aussi un Tridata qui fonctionne bien...sauf la température...
J'ai questionné Airmar: Pas réparable. Echangeable si encore sous garantie.

Amicalement.
FX


16 sept. 2021
0

Merci Fx pour cette analyse je vais me mettre en quête d une sonde. En ce qui concerne le demontage du cable sur le T il suffit de tirer ou il y a un verouillage? Ça me semble tres fragile.


16 sept. 2021
0

Hello,
Le cablage nmea2000 a des viroles.
Il faut les tourner pour pouvoir débrancher.
Parfois il y a un clic pour les faire tourner. Le sens est classique, on dévisse pour débloquer.
Amicalement.
FX


17 sept. 2021
0

Merci fx je vais faire ça avec douceur et mes mains pleines de pouces!


13 oct. 2021
0

Bonjour à tous,

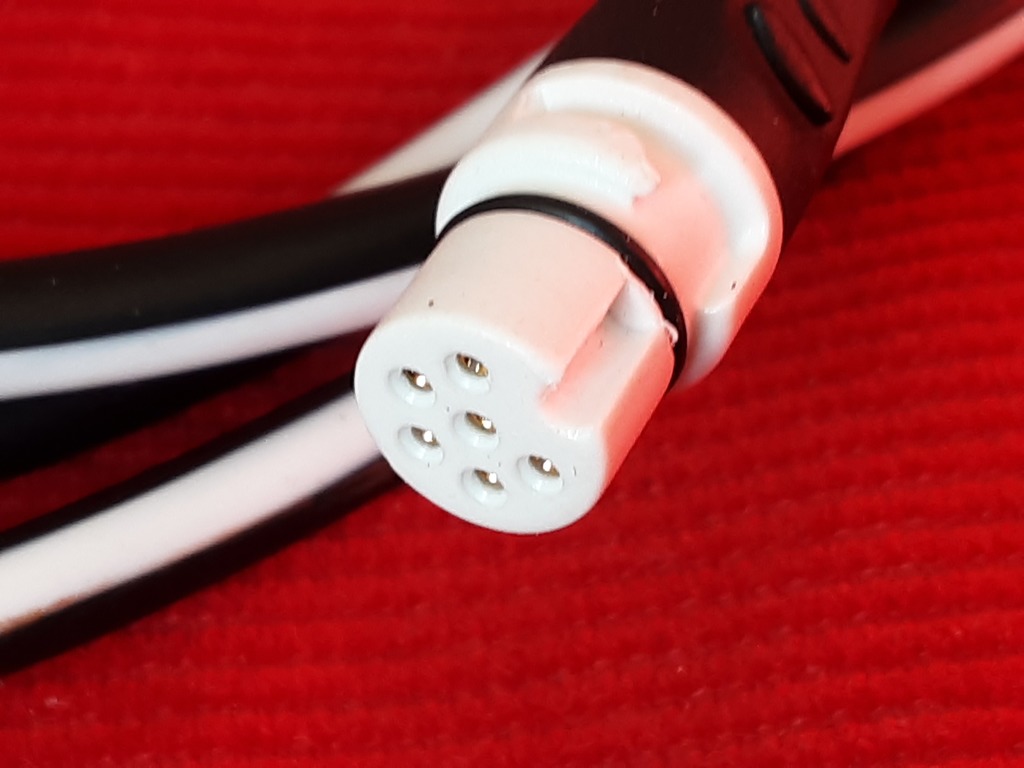

Je me suis procure sur ebay une sonde airmar tridata nmea2000 mais la connexion n’est pas
nmea2000 ça ressemble a du seatalk (female?) Photo 1

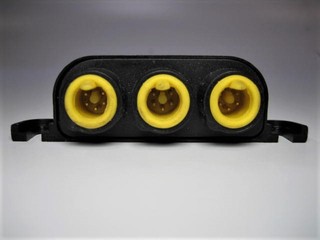

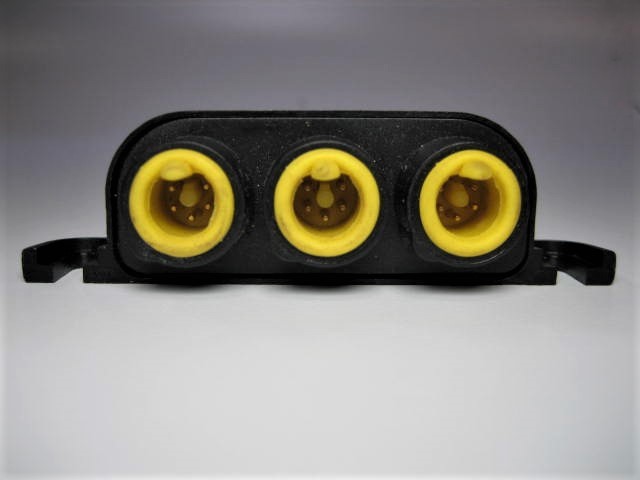

Puis je connecter cette chose sur mon tjoiner(photo 4) en utilisant :

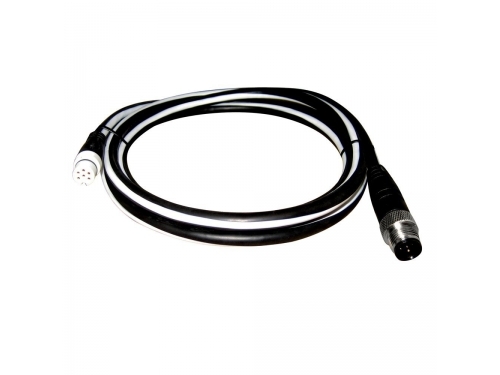

1) un adaptateur seatalk vers nmea2000 male photo 2

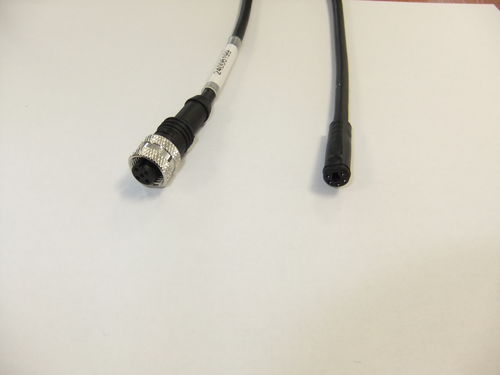

2) un adaptate nmea2000 vers simnet female photo 3
les connecteurs seatalk semblent tous deux etre female ? Comment les associer
Le tjoiner est il male ou female pas clair sur les photos et le bateau est en grece.
Enfin connaissez vous un site marchant ou on trouve des connecteurs maretron?
Amicalement
