Sonde Airmar ST 600

Hello! J'ai trouve dans les fonds du bateau une sonde Airmar ST 600. Elle n'était pas dans son passe coque, fermé, mais posé là avec le câble coupé... Pas d'ecran sur le bateau. J'ai aussi la sonde sondeur AIrmar avec son ecran autohelm. Mais ecran seulement fait pour la profondeur.

J'ai 4 fils: un vert, un blanc un rouge, un marron...

Quel ecran je pourrais trouvé pour tester cette sonde Airmar, qui semble en parfait état? A quoi corresponde ces couleurs de fils? Rien dans la doc, pas les couleurs du seatalk, y a pas de jaune, merci d'avance!!!!

L'équipage
02 avr. 2020
02 avr. 202016 juin 2020
0

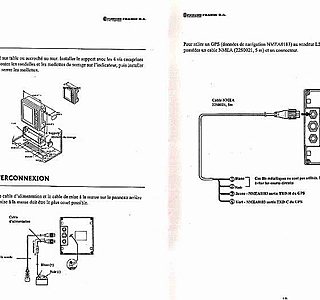

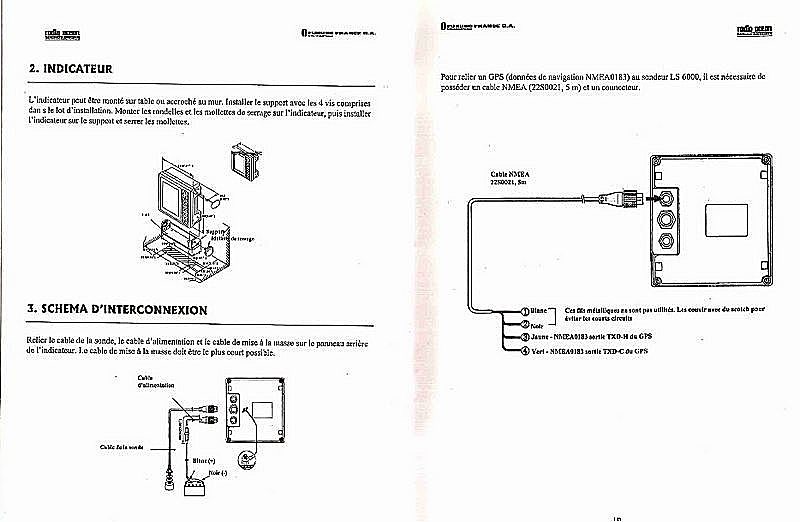

Sur un autre fil, sur une sonde avec un matériel Futumo, on parle de couleur de câble... Avec un schéma, et on vois un fil vert, pour une sortie NMEA 0183. Mais... Je n'ai pas le jaune. Du coup je ne sais pas si je peux me fier à cette info.

02 avr. 202016 juin 2020
1

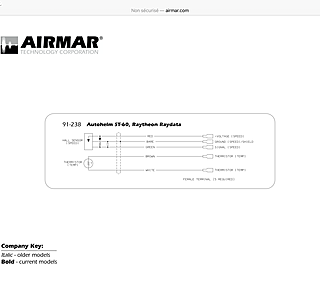

Voici le câblage

02 avr. 202016 juin 2020
1

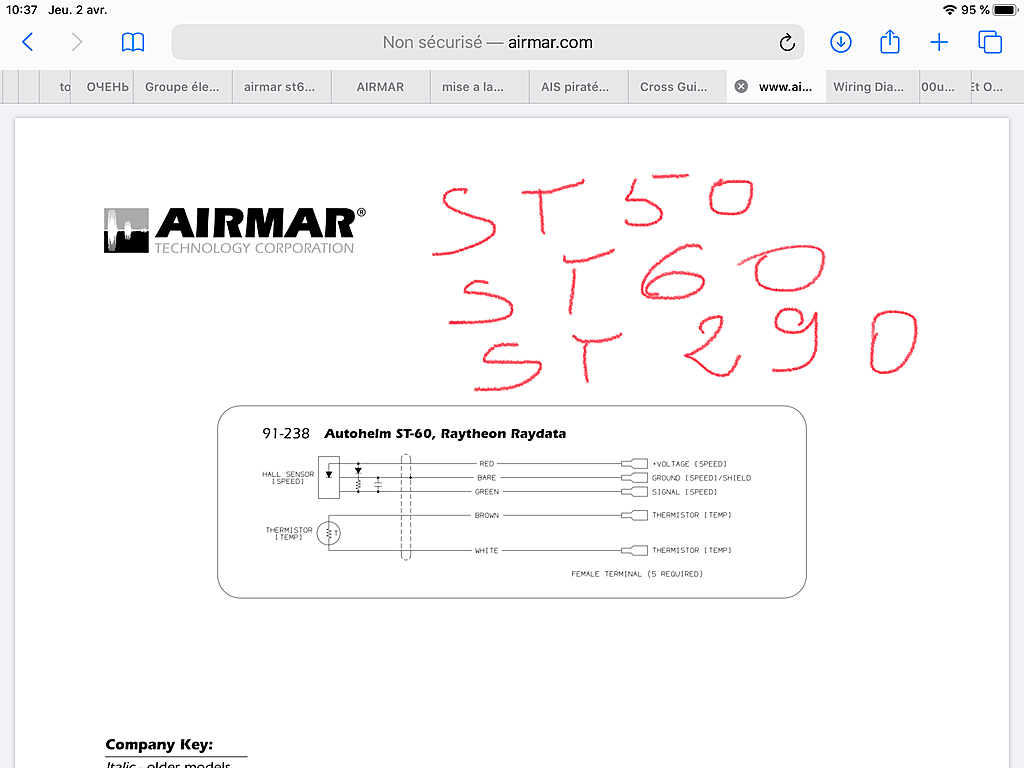

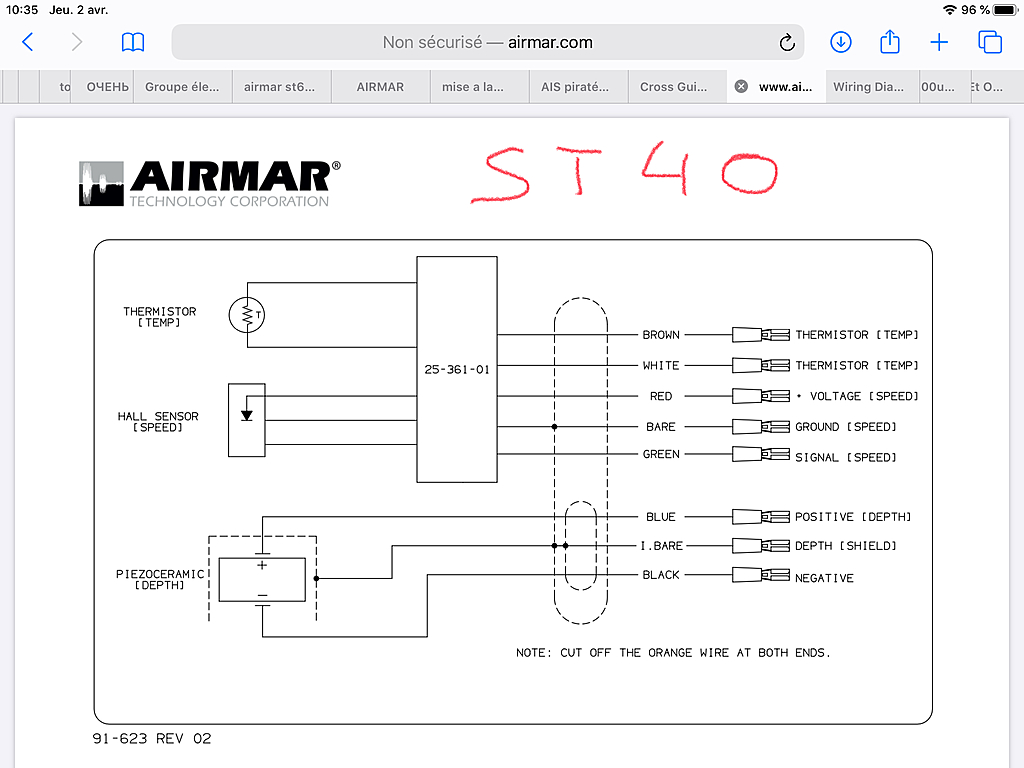

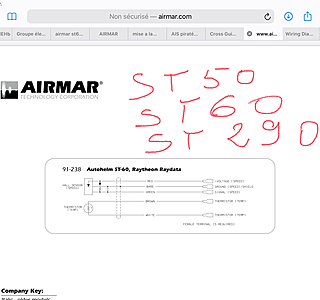

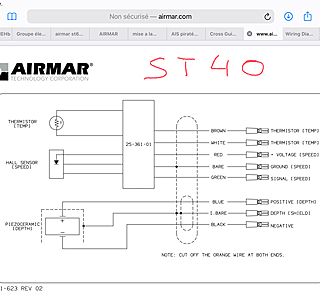

Avec quelques précisions 🤓

02 avr. 2020
0

Genial, j'ai toutes les infos du coup! Merci!!!!!!!!!!!!!

02 avr. 2020
0

Merci aussi, ça sert toujours!

02 avr. 2020
0

Je n'ai plus qu'a trouver un afficheur tridata, de préférence ancien!
