Solaire

Bonjour,
Quelqu'un pourrait il me dire combien un panneau de 12V (tension max : 17,80V) 85 watt, pouvant produire un max de 4,80 A, va t'il produire en moyenne ?
Combien mettra t'il de temps pour remplir une batterie de 240 Ah ?

Cette même personne pourrait elle me diriger vers un site ou un livre du genre "L'éléctricité du bateau pour les crétins ?"

Je n'en peux plus de rien y comprendre.

Amitiés.

PC :-(

L'équipage
27 déc. 2008
27 déc. 2008
0

c'est comme le canon du fusil....
un certain temps qui va changer en fonction:
1)De la région et donc de l'ensoleillement
2)si ton panneau est orientable et peu tourner en fonction du soleil (manuellement on n'est pas capitaliste!)
3)suivant les mois l'ensoleillement n'est pas le même le max étant en juin juillet

Compte en moyenne 6 h d'ensoleillement (si tu as du soleil) avec un rendement de 50% les très bon mois rendement d'environ 70%

Consulte les autres forums sur le sujet "Panneaux solaires"

29 déc. 2008
0

Panneaux ALLER VOIR SUR....

des panneaux 87W à 326£ ACTUELLEMENT à : 0,95euros
180w à 480£
ET LA LIVRE risque encore de baisser

29 déc. 2008
0

UNE ERREUR DE MA PART LA LIVRE EST....
AU PLUS BAS AUJOURD'HUI 1,05E pour 1£

27 déc. 2008
0

fernand Raynaud
il va se retourner dans sa tombe ,c'est comme le fût du canon .
le courant pour les nuls
essaie de faire une analogie avec un circuit de chauffage central la chaudiere étant le generateur et tout le reste des consommateurs
la difference de temperature etant la difference de potentiel ,volts ,le debit les amperes ,et le ballon l'accumulateur les ampéres heures .
et essaie differents montages de radiateurs soit en serie soit en parralelle ,et le diametre des tuyaux te donne la grosseur des fils .
quand tu auras compris ça tu verras que le continu ce n'est pas compliqué du tout ,
l'alternatif c'est moins evident cos fi exct ...
mais en bato on n'est pas trop concerné
bonne reflexion
alain :reflechi:

27 déc. 2008
0

le coup
de la chaudière ou le réservoir et les robinets électriciens et plombiers même combat au moins pour les bases

27 déc. 2008
0

voir là par ex
www.voilelec.com[...]dex.php

c'est pas la bible, mais ça permet d'y voir un peu plus clair sur certains points .....

27 déc. 2008
0

ce site est super merci
bonjours à tous

beaucoup de chose à apprendre ou à réviser

27 déc. 2008
0

Formule
Bonjour,

Il suffit de diviser l'intensité de la batterie à recharger par l'intensité du panneau (ou de toute autre source d'énergie), ce qui donne le nombre d'heures. Donc pour cette batterie qui ne sera jamais vide, partons sur 70 ampères à recharger: 70 divisé par 4,8 égale 15 heures de charge, mais la nuit avec un panneau solaire...
La formule de base est la suivante:

Puissance en watt heure: P
Tension en volt: U
Courant ou intensité en ampères: I

Donc: P = U multiplié par I

4,8 X 13 = 62,4 WATTS
Ce panneau pourra alimenter un projecteur ou autre chose de 60w en direct mais en plein jour...
Par contre pour la puissance, on prends la tension batterie 13 volts, pas la tension à vide...
Il y a aussi les pertes du régulateur, on enlève encore 5 à 10% donc ce panneau va fournir environ sur 10 heures d'ensoleillement 40 ampères
pour une puissance de 520 watts avec 13 volts
J'espère que je suis à peu près dans le vrai, mais de toute façon ce qui est important ce n'est pas la batterie, c'est la puissance de tout ce qui consomme. La batterie ne sert que de reserve.

27 déc. 2008
0

Encore
Merci à tous,
Est ce que ce qui suit est vrai :
- La puissance en watt (ex : 85W, donne une production horaire plus ou moins forte (ex : 4,8 Ah) ?
- Plus la puissance (Watt) est grande plus le Ah est grand ?
- Au bout de 10 heures à 4,8 Ah, j'ai produit 48 Ah ? est ce que ça veut dire que j'ai 48 watts dans ma batterie ?

Si oui, pourquoi n'appelle t'on pas le Ah Wh ? Bon passons.

Une batterie de 12volt, qui n'en a plus que 11,5, il lui reste combien de Ah ou de W?

Est ce que l'on mesure la cosomation d'une lampe en Ah ? ou en W, ou est ce que c'est kif kif ?

Ca voudrait dire que une lampe de 2 W consommerait 2 w h, et que pour la faire fonctionner 1Oh il me faudrait produire 2Ah pendant 10h ou 4 Ah pendant 5h. ETC.

Ou je comprend rien ?

Re merci. Avec mes excuses.

PC

27 déc. 200816 juin 2020
0

l'image n'etait pas la'
Pardon
Maurizio

27 déc. 2008
0

Pour repondre a PC
PC, mieux oublier la puissance (Watt), tu considère seul que le débit du panneau en Ampères (4,8 A).

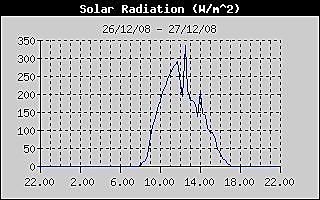

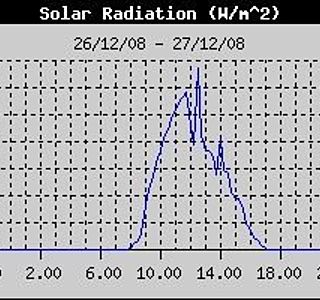

Mais attention, les donnés du panneau sont calculés pour un ensoleillement "standar" de 1000 W/mq tandis que aujourd'hui le maximum c' était environ 300W/mq (pendant l'été ça va beaucoup mieux, jusq' a' 800W/mq).

Après tu regarde l' image du spectre de l' ensoleillement et tu prend la moitié de l' auteur max et tu multiplie pour les heure de lumière.
Aujourd'hui ton panneau aurait produit
15084,8/1000 Ah c'est a dire
5,76 Ah
... pas beaucoup! mais il y a pis: l' inclinaison des rayon du soleil! les donnés de 4,8 A que ton panneau va produire, ils sont calculés dans la situation optimale avec rayon perpendiculaires a' la surface du capteur (panneau) ce qui, n'est pas normalement vrai donc a' peu près la moitié est plus propre.
Donc aujourd'hui: 3 Ah

Mais pendant l' été ça fait beaucoup mieux
400164,8/1000 Ah, c'est a' dire
31 Ah
mais attention a' l'orientation du panneau,
car ça va vite être 20 AH plutôt.

Amicalement

28 déc. 2008
0

Doucement et par étapes
10 heures à 4,8A -&gt 48 Ah
48 Ah c'est 48A sous 12v pendant 1 heure soit 48x12=576 watts.heure Ou si tu préfère 1152W pendant 1/2 heure.

1 Ampère.heure sous 12 volts ce sera 12 watts heures.

Batterie de 11,5V Difficile de répondre. Il faut savoir que si c'est une batterie au plomb on ne la décharge qu'à moitié. Si c'est une 100AH on ne peut raisonnablement en utiliser que 50AH

La tension est un mauvais indicateur en raison de phénomènes interne résistance en ligne et polarisation. A 10,8 volts elle est déchargée à 12,6 elle est chargée. (Nota pour la charger on fait monter la tension jusqu'à 14,4 volts) tu trouvera des éléments sur le net. Wiki...

Restons dans le bateau. Une ampoule de 12 watts consommera 1 ampère (sous 12 volts, toujours les formules P=UI et U=RI et leur corollaires P=UxU/R P=RxIxI) Et notre ampoule de 12 Watts utilisée 1/4 d'heure aura consommé 1/4 d'ampère heure.

Ou tu raisonne courant sur ta batterie ex 50 Ah disponible ou tu raisonnes puissance 600 w.heure disponible (on est en 12v). Et comme le plus simple c'est d'utiliser un ampèremètre, on raisonne plutôt courant.

Je te laisse reprendre ton calcul pour la lampe de 2W qui consomme 2/12A..... etc.

27 déc. 2008
0

solaire
J'ai deux panneaux solaires Kyocera de 80 w (théoriques). Fixes. Cela me suffit pour le frigo, l'éclairage courant (halogènes 5 W et Leds extérieurs) Le régulateur, comme les panneaux, je les ai acheté chez SVB en Allemagne. Leur régulateur est excellent. Pour le pilote automatique, celafait un peu juste, sauf bon ensoleillement et pas d'ombre voiles.
J'allume très tôt mon moteur avant arrivée ports, et l'éteint plus tard au départ. Et j'aimis un alternateur 120W marinisé. Important aussi: plus puissantes son tes batteries, moins elles se déchargent, plus vite elles se rechargent. Logique, non, mais c'est ainsi.
Il y a un site: Couderc , il est génial pour l'électriçité, solaire, etc. Du sérieux, sans intérêt commercial.
Mon installation qui fonctionne depuis des années, je vis à l'année à bord et j'ai bcp bourlingué
Ah oui, souvent négligé: SOIGNES TES CABLAGES, vaut mx surdimensionné que le contraire !

29 déc. 2008
0

Solaire suite
Merci à tous.

Est ce que cela parait normal de brancher le panneau et le régulateur directement sur la (les) batteries ?

Quid du circuit de charge 220 V ? Ne risque t'il pas d'y avoir interférence ?

Par ailleurs le régulateur à 3 branchements :
- Panneau
- Batterie
- Et Load. Un indicateur de décharge en fait. Dans le cas d'un bateau, ou brancher ce load ?

Merci.

PC

29 déc. 2008
0

les amperes
pour faire plaisir à un intervenant je vais vous parler des amperes
l'ampère est un debit ,l'ampère/heure est une quantité .
quand on dit 100ah c'est la quantité maximale qu'une batterie peut emmagasiner
si on veut mettre 50ah dans une batterie il faut lui injecter 1ampere pendant 50heures evidement le rendement de 100% n'existe pas
on peut aussi parler de WH ce qui est la meme chose mais en prenant en compte la tension
quand on emploie les bonnes unitées on se comprend mieux
alain :scie:

29 déc. 2008
0

pour gilus
plus tu pedales moins vite ,moins tu avances .
revois ton calcul de watts
alain :mdr:

29 déc. 2008
0

ou?
Précise car l'erreur est possible et j'ai pas vu ou. Beaucoup apprécieront la correction.

29 déc. 2008
0

par expérience :
entre 35N et 25S (pas été plus bas), tu peux considérer que deux panneaux placés de chaque bord du bateau produiront entre 35 à 50% en moyenne des caractéristiques fabricant. Ceci pour des mouillages prolongés sous toutes sortes de conditions météo. C'est rarement suffisant pour vivre confortable et il faudra faire fonctionner le générateur ou l'alternateur tous les 3, 4 jours minimum.
Dernièrement, avec 4 panneaux de 85watts j'étale frigo, lumières, pompes pendant 3 jours sans problème. Comme je fais tourner le moteur pour le déssalinisateur tous les 4 jours, l'équilibre au mouillage est facilement obtenu.
En navigation, je tiens 36 à 48 heures seulement.
capacité : 660Ah (3 x 220) décharge maxi à 50-60%.

29 déc. 2008
0

précision utile
et oubliée.
conso moyenne au mouillage environ 100Ah/j
conso moyenne en navigation environ 180Ah/j

à plus ou moins 10%.

29 déc. 2008
0

précision utile
et oubliée.
conso moyenne au mouillage environ 100Ah/j
conso moyenne en navigation environ 180Ah/j

à plus ou moins 10%.

29 déc. 2008
0

PRIX USINE
prix usine agrimeer.com[...]
plusieurs exemples d'installations sur bateaux a installation autonome

29 déc. 2008
0

theorie...et pratique
Une puissance électrique est une grandeur instantanée qui mesure le produit d'une tension par une intensité P = U.I ; l'énergie électrique produite dépend elle,à P constante, du temps de fonctionnement du système : W = U.I.t = P.t, donc de la durée d'éclairement du panneau pour le cas qui nous intéresse. L’important de l’histoire n’est pas l’intensité instantanée débitée par le panneau solaire mais bien la quantité d'électricité produite Q=I.t qui se mesure en A h (et pas en A/h). ; c’est cette quantité d’électricité Q qui ira se stocker dans les batteries, en partie si on a simultanément une consommation (appareils en fonction) ou en presque totalité…si les batteries ne sont pas complètement chargées.
La puissance électrique fournie par un panneau solaire ne dépend donc pas du temps t qui passe ….mais du temps qu'il fait : l'intensité débitée I dépend bien sûr du nombre de cellules du panneau, donc de sa taille, mais pour un panneau donné surtout des conditions d'éclairement du panneau et augmente avec cet éclairement, d'où la nécessité d'une bonne orientation par rapport aux rayons lumineux, si possible réglable selon l'heure de la journée ; cette intensité débitée I dépend aussi bien sûr et…surtout de la tension sous laquelle elle est débitée, mais c’est là qu’il y a un vrai problème théorique car on ne choisit pas cette tension comme certains le font dans leurs calculs !!!
En effet il y a aux bornes de l'ensemble batterie- panneau solaire dès que le panneau est connecté à la batterie (on suppose pour simplifier qu'il n'y a pas de régulateur) une tension variable : c'est la tension du "point de fonctionnement", tension induite par l'ensemble du circuit et qui est fonction de la puissance du panneau (et de son éclairement) mais aussi des chutes de tension dans les fils de connexion, …..et des caractéristiques de la batterie : résistance interne et force électro motrice (ou force contre électromotrice pendant la charge) dépendant de sa construction et de son état de charge.
Dans la pratique cette tension de fonctionnement n'est jamais de 17 V ou 16 V ou 15 V mais d'au maximum 14 ou 14,5 V. De plus la théorie est une chose (encore faut-il compter les chutes de tension de 0.6 V au minimum par diode anti-retour), la pratique....en est une autre qui prend tout en compte : qualité des contacts au départ et à l'arrivée de chaque appareil, qualité des jonctions éventuelles si on met des interrupteurs, diamètre et longueur des cablages pour minimiser les chutes de tensions inutiles (voir plus haut).
Pratiquement, avec 2 panneaux solaires orientables de 70 W chacun, il rentre entre 40 A h et 55 A h par jour dans mes batteries (2 batteries de 110 Ah en //), en été en méditerranée, valeurs mesurées directement par mon régulateur Steca.

:-)
