Silent bloc Yanmar 2 GM 20

Bonjour,

Je suis nouvellement inscrit sur le forum mais "profite" de vos lumières depuis plusieurs années.

J'ai lu les différents post (nombreux) concernant le changement des silent bloc sur le 2 gm qui restent toujours hors de prix en France comme à l'étranger (entre 500 et 800 selon...).
J'ai bien noté qu'ils étaient différents à l'avant (100kgs 60 shore ref 124772 08341) et à l'arrière (75 kgs 50 shore ref 128270 08341). Je remercie au passage les anciens contributeurs à ce sujet.

Certains ont tenté des solutions alternatives (avec plus ou moins de succès).
Je m'adresse donc aujourd'hui à eux : pouvez-vous, s'il vous plait, avec le recul me conseiller sur le remplacement de ces pièces (par quel modèle avez vous remplacé ceux d'origine ? Eventuels travaux d'adaptation nécessaires ?...).

Pour ceux qui ont installé ceux là www.vidalmarine.com[...]08.html
quel retour d'expérience ?

Merci

L'équipage
12 oct. 2015
13 oct. 2015
13 oct. 2015
0

Bonjour Nono

J ai déjà vu un nanni monté avec ce genre de silent bloc
visiblement le gars heureux après ?????

Le Moko

13 oct. 2015
0

Bonjour LeMoko
Oui, je sais que certains le font, je cherche justement à savoir s'ils sont heureux après ;)

14 oct. 2015
0

Salut à tous
Sur mes docs le 2GM20 b -cylindre est donné pour 138kgs
Et il faut bien des silentblocks Yanmar de shore 100 a l'avant et de shore 75 a l’arrière (d'ailleurs c'est écrit sur le aoutchouc de ces silentblocks!)
Ne pas oublier que ces silb doivent être montés normalement sur les tiges filetées entre des hauteurs:
mini de 100mm et 110mm maxi, ce qui ne laisse qu'un I0mm de jeu!.
J'ai souvent changé pour des amis ses silb Yanmar qui dansent beaucoup par des Vetus type MITSTEUN prévus spécialement pour des moteurs 1,2,et 3 Cylindres: je confirme que le changement est radicalement bénéfique, plus de danses de StGui: seul hic la hauteur mini est de 85 et Maxi de 100, ce qui implique souvent à modifier le berceau châssis....ce qui est du boulot.
On peut y mettre le aussi le K75 de chez Vetus, mais la aussi dans l'adresse de NONO1 , on s’aperçoit que les hauteur mini de 70 et 95mm amèneront des modifications de châssis si on veut les installer
normalement dans les règles de l'art !
Mamita

14 oct. 2015
0

Merci Marmita pour ces infos.
Conclusion : certes une économie mais galères en perspective...
Je comprends maintenant pourquoi ils se permettent de les vendre si cher...
Peut-être est-il possible de remplacer les tiges filetées sur les vétus par des plus longues de 10 mn ? Non ?

14 oct. 2015
0

Qq a des références et fournisseurs, pour un 1GM, svp ?
Merci d'avance

14 oct. 2015
1

Re,
A Bmayer,
Pour le 1GM 10 de chez Yanmar, le poids ne serait que de 76 Kgs. Pour les silentblocks Yanmar , c'est un shore de 70 devant (coté volant), et 50 derrière (coté tourteau). Les hauteurs de réglages sur la tige filetée sont mini de 100 et maxi de 110 (identiques 1GM et 2GM).
La aussi, en montage possible: type Mitseun, ou type K50 (dureté en shore de 45).Il semblerait que ce type soit difficile a trouver actuellement !
A titre personnel, je pense que des Type K25 de chez Vêtus, avec une hauteur de réglage de tige filetée de 60 et 80 (dureté en shore de 45)
devraient être suffisants: (Charge maxi 35Kgs par silentblock).
Pour les fournisseurs, je n'ai malheureusement pas d'adresses précises; de toutes façon il faut prospecter par téléphone, internet ou mail...Parfois on en trouve sur L.C ou EBa.
Mamita

14 oct. 201514 oct. 2015
2

Bonjour,
Le shore 100 n'existe pas dans les caractéristiques d'un caoutchouc.
La référence 100 et 75 chez Yanmar sont des références spécifiques de chez Yanmar, corrélés au "shore", mais pas la valeur du shore du caoutchouc utilisé.
Les moins chers que j'ai trouvé (à peine 80 euros l'un il y a 5 ans environ), et qui sont très très bons (mieux que ceux d'origine me semble-t'il), sont ceux trouvés sur le catalogue "allpa.nl" page 492, revendeurs en Belgique, et Pays-Bas bien-sûr.
Je possède un 2GM20.

14 oct. 2015
1

alpa.nl commercialise ses produits exclusivement par des revendeurs (voir ci-dessous)
Liste de fournisseurs potentiels pour des silent blocks
Silent blocks

www.paulstra-industry.com[...]fr.html (silent blocks, accouplements élastiques, mousse acoustique)
www.joint-spi.com[...]/ (revendeur Paulstra)
www.avindustrialproducts.co.uk[...]cts.htm (site UK, grand choix de silent blocks)
www.stoeffl.at[...]dex.php (silent blocks, accouplements élastiques, profilés pour joints)

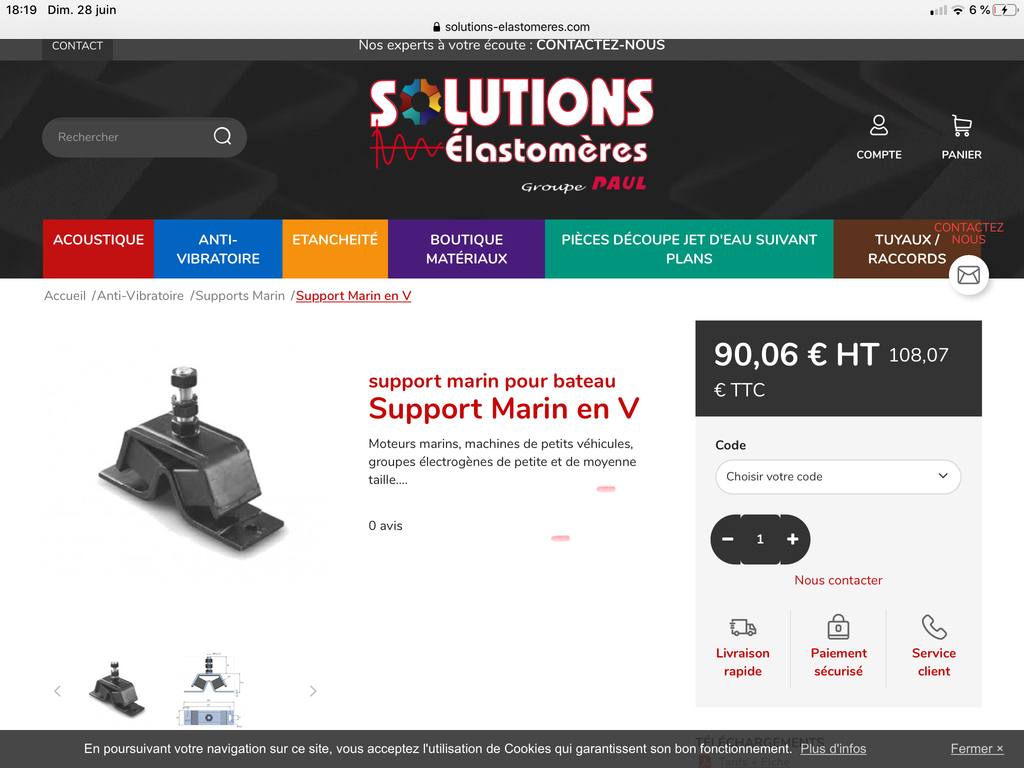

www.solutions-elastomeres.com[...]tchouc/ (silent blocks)
www.tiweo.fr[...]re.html
(Pour réparer vos supports moteur,ce kit d'Uréthane liquide est disponible en plusieurs dureté )
www.loudet.com[...]on.html (poulies, courroies, joints, silent blocks...)
www.allpa.nl[...]ts.html
(systèmes d'entraînement, Paliers, silent block, arbres porte-hélices) mais vente exclusive aux revendeurs liste disponible ici ? www.allpa.nl[...]rfinder )
...
A+ JM

15 août 2019
0

Allpa c'est une chaine comme Uship.
Comme a dit mickmarker "revendeurs en Belgique, et Pays-Bas"
Et aussi en Allemagne, presque autant que de pompes a essence. Liste des distributeurs sur Allpa.nl en 2017, pour 3GM, 330 les 4

14 oct. 201514 oct. 2015
0

Re,
Nono1
"Peut-être est-il possible de remplacer les tiges filetées sur les vétus par des plus longues de 10 mn "
Ca ne change rien au problème: dans ton exemple du K75:
www.vidalmarine.com[...]08.html
les valeurs mini/maxi sont celles de 70/95mm: la longueur de tige filetée n'y changera rien ! Si le silenblock est trop petit, il faut mettre des cales d'épaisseur sous le slb; mais en général, c'est le cas inverse qui se produit cad , il n'y a pas assez de hauteur pour respecter les limites mini...
D'autre part , certains silentblocks n'ont pas de tige filetée interchangeables (ex: le Misteun)

MicKmarker
"La référence 100 et 75 chez Yanmar sont des références spécifiques de chez Yanmar, corrélés au "shore", mais pas la valeur du shore du caoutchouc utilisé.3
C'est exact: chez Yanmar, ça ne représente pas la valeur en shore, mais c'est une référence Yanmar qui leur est propre...

La liste fournie par Quebec est assez complète: il faut téléphoner ou envoyer un mail pour avoir des prix à jour, et par groupe de 4 slb.
Mamita

14 oct. 201514 oct. 2015
1

Pour ceux de Allpa.nl, il n'y a aucune adaptation à faire car c'est la copie conforme en dimensions et en forme du silent-bloc Yanmar.
Personnellement je n'ai pas eu de difficulté à les commander et à les obtenir au prix du catalogue en passant par un revendeur hollandais.

07 déc. 2021
0

bonjour je recherche aussi un revendeur pour mon 2gm20 pouvez vous me donner le site je suis en vendée 85 merci d avance

14 oct. 2015
0

A Nono1, je vous ai envoyé un message en MP.

28 oct. 2015
0

Bonjour,

Je dois moi aussi remplacer les silent bloc de mon 2gm20
Toute info m'intéresse donc.
Concernant les alpa, avez-vous la référence? Je suis un peu perdu....

28 oct. 2015
28 oct. 2015
0

Merci Bil56, mais quelles références pour le 2gm de Lodge, pour mon 1gm, etc, etc ?

28 oct. 2015
2

Pour les silent-blocs équivalents au Yanmar chez Allpa,
la référence 063150/S correspond à une dureté "shore" de 50, et une capacité de supporter un poids de 50 kg par silent-bloc, cela est équivalent environ au silent-bloc Yanmar ref. 75.
La référence Allpa 063160/S correspond à une dureté shore de 60, soit environ un support de 60kg par silent-bloc, cela correspond à la réf. 100 Yanmar.
J'ai monté sur mon 2GM20SD20, les 2 silent-blocs avants (pour le SD20 c'est réf. 75 chez Yanmar), la réf. 063150/S de chez Allpa il y a environ 5 ans et j'en suis plus que satisfait, pour moi ils sont meilleurs que ceux d'origine.

28 oct. 2015
1

Merci.
trouver la page n'etait effectivement pas le problème.

28 oct. 2015
0

J'en vends 2 (des 75). Voir dans les annonces.
Sarkis

05 nov. 2015
0

Sarkis, je n'ai pas trouvé tes SB dans les annonces

05 nov. 2015
0

Merci Lodge

28 oct. 2015
0

J'ai trouvé le site marineparts-24.de
J'espère qu'ils sont fiables. Mais je ne vais pas commander tout de suite.
Je remonterai l'info si c'est bon dans mon cas.

29 oct. 2015
0

Je viens de regarder sur ce site, il vende en ligne les Allpa, donc très bonne qualité comme je l'ai déjà dit.

05 nov. 2015
0

j'ai monté mon 2QM15 avec ce type voilà 10 ans. Aucun probleme et alignement facilité.

05 nov. 2015
2

Pour trouver les silent-blocs Allpa de type Yanmar chez marineparts-24.de, entrez le mot "motorlager" (silent-bloc en allemand) dans l'onglet de recherche et vous aurez accés à tous les types de silent-blocs commercialisé par marineparts-24.de.

05 nov. 2015
0

Merci Mickmarker

05 nov. 2015
0

J'ai contacté svb en //.
Ils peuvent les avoir pour 82€ pièce.

05 nov. 2015
0

Lodge, les silent blocks Yanmar, d'origine ?

05 nov. 2015
0

Nonon, les allpa donc un peu plus cher que chez marineparts-24.de

05 nov. 201505 nov. 2015
0

Il y a des Vetus K50 et K75, pour un prix standard.
www.svb-marine.fr[...]us.html
Pas trouvé les Allpa
Il y a aussi des SB pas trop cher, mais qui ne semblent pas avoir beaucoup de débattement.
www.svb-marine.fr[...]ur.html

07 sept. 2016
0

Les K50 et K75 de Vetus n'ont pas les bonnes caracteristiques dimentionnelles.
Pour les adapter il faut refaire la fixation car les entraxes des,vis sur le berceau different.
Bon courage.

09 nov. 2015
0

Salut à tous
il y a aussi chez kentmarine:
ref: DB070 pour Yanmar 75
ref: DB071 pour Yanmar 100
mais ils sont chers aussi
Au fait moi je suis à la recherche de SB moins souple que les YANMAR car j'ai un problème depuis que j'ai remplacé le presse étoupe classique par un PSS

28 déc. 2015
0

J'ai reçu les silents blocks allpa.
2 heures ce matin pour enlever les écrous qui tiennent le moteur aux supports et désolidariser le moteur de l'arbre.
Si çà continue dans le genre, il va me falloir 40 heures pour changer mes silents blocks :mdr:
Sinon une question:
2GM20F, l'avant c'est bien là où il y a les poulies et l'arrière là où il y a l'inverseur?
Du coup, shore (ref yanmar) 75 devant et 100 derrière?

28 déc. 201528 déc. 2015
1

l'avant c'est juste avant l'après ... :acheval:

bon, c'est bien côté poulies ...

31 déc. 201531 déc. 2015
0

Non, 75 derrière!

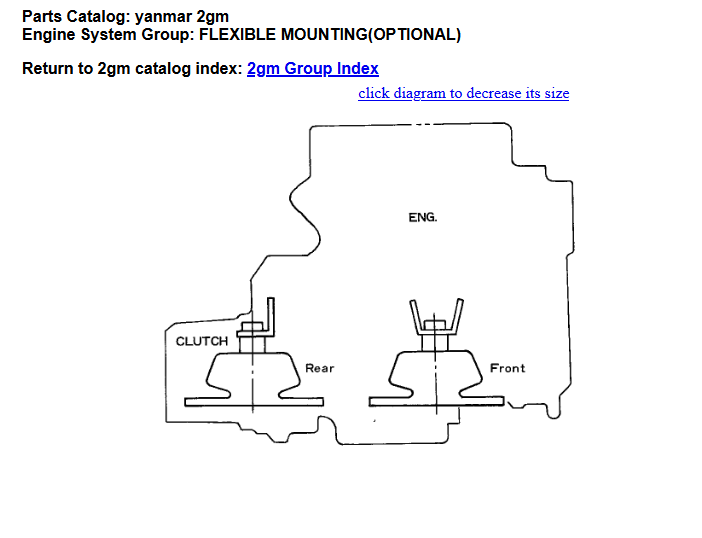

regarde page 14 ou 16 dans le document joint

01 jan. 201616 juin 2020
0

Salut à tous,

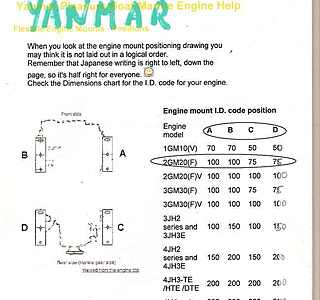

D’après ma doc sur les silentblocks Yanmar (voir ci-contre), Zonzon a raison : 100 devant (cote poulies) et 75 derrière ( coté inverseur).
Le dessin est assez explicite...
Mamita

01 jan. 2016
0

Bonjour,

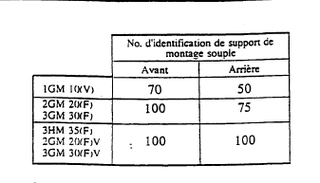

Dans ma documentation Yanmar, j'ai bien sûr la même chose pour le 2GM20F: réf. 100 devant, réf. 75 derrière.
L'avant du moteur correspondant là aussi bien sûr à l'avant du bateau.

01 jan. 2016
0

Merci pour les réponses.
Manip par déjà effectuée. Outils ne permettant pas de faire çà bien!

01 jan. 2016
0

Du fait de la compressibilité du materiau, chaque support, quelle que soit sa variété, est autorisé à une flèche statique maximale de 12mm , ce qui permet d'obtenir de bon filtrages des vibrations aux basses frequences et, à fortiori, aux plus hautes fréquences. Peut importe la marque des supports antivibratoires il suffit de choisir la charge totale par points, de determiner la frequence moyenne utile et de choisir le coeficient de transmission admissible en fonction de la deflexion statique possible. En principe choisir un coefficient d'absorbtion egal ou superieur à 50%. Attention des fixations trop rigides filtrent mal les vibrations mais encore peuvent les amplifier.
Mon conseil : choisir parmis les constructeurs les antivibratoires adaptés a la frequence, à la charge et non en fontion de la marque du moteur . Vous trouverez facilement ce qui convient en fonction de la deflexion choisie et a un prix raisonnable .

07 avr. 2016
0

Bonjour à tous,
Après lecture des interventions passionnantes sur ce forum, et vu le prix des silentblocs Yanmar neufs et du manque d'équivalents, la solution est de les reconditionner à partir des vieux silentblocs démontés, en remplaçant la partie caoutchouc HS par une base Paulstra
C'est ce que je vais faire avec mon Yanmar 1GM10, pour cause d'installation d'un joint tournant à lèvres et afin de limiter les soubresauts du moteur...
Je cherche de vieux silentblocs HS pour réutiliser les armatures et les reconditionner (écartement des trous de fixation : 128mm)
Merci aux contributeurs intéressés par cette rénovation.
N'hésitez pas à me contacter et à participer !

12 avr. 2016
0

@rhapsody : Suis intéressé par cette opération de rénovation ! MP envoyé merci!

07 avr. 2016
0

Tu es dans quel coin?

07 avr. 2016
0

Je suis à St Mandrier près de Toulon...

07 avr. 2016
0

J'en vends danw les annonces.

08 avr. 2016
0

Sarkis : Un lien, stp ? Tu dis "j'en vends". Certes, mais quoi ?

08 avr. 2016
11 avr. 2016
0

j'ai quatre silent blocks a vendre 2 de 100 et 2 de 75, le moteur avais gelée et l'on a changé de moteur, les silent blocks sont en bonne état( 200€ les 4)

12 avr. 2016
0

Rhapsody a dégainé le premier, mais je m'inscris en second ...

11 avr. 2016
0

Bonjour thp44
Tu pourrais me contacter en direct sur peter.jacquemin@gmail.com ?
Merci à+

18 avr. 2016
0

Bonjour a tous,
J'ai toujours les silent blocks a vendre (entre axe de fixation 175mm) ce qui ne convient pas à rhapsody puisque ces silent block ont 125mm, donc si cela peux convenir à une autre personne;

18 avr. 2016
0

Re Salut,
Uniquement pour info et afin de ne pas confondre, les véritables dimensions d'origine "Yanmar" entr-axes sont de:

128 mm pour les 50 et 70, (et hauteur 140mm)

174 mm pour les 75, 100, 150, 200, (et hauteur 145mm)

184 mm pour les 300, (et hauteur 145 mm)

Mamita

19 avr. 2016
0

un peu faux quand même puisque rhapsody a des silent blocks de 75 et 100 avec 128 entr- axes de fixation

20 avr. 2016
0

Re TPH44,
Je confirme : si les silentblocks Yanmar de Rhapsody ont 128mm d'entraxes , c'est des 50 ou 70, (et 140mm en hauteur totale).
Au de-là de ces shores de 50 et 70 l'entre axes passe a 174mm, (et 145mm en hauteur totale).
J'écris bien des silentblocks "Yanmar"....
Mamita

07 sept. 2016
0

Les silent blocks Yanmar sont des Fenwick (voir plus haut).

14 août 2019
0

Bonjour, je me permets de remonter le fil avec une question un peu annexe: je vais remplacer cet hiver les silent blocs de mon 2gm20. En les remplaçant par des identiques yanmar ou copies allpa, y a-t-il une méthode qui me permette de ne pas devoir refaire l'alignement? Merci d'avance

14 août 2019
0

les anciens devaient être avachis, les nouveaux plus hauts
si l'alignement précédent était bon, prendre les cotes et reporter sur les nouveaux
mais ça m'étonnerait que l'alignement soit pas à refaire !

14 août 201916 juin 2020
0

J’ai installé des TRELLEBORG CUSHYFLOAT vendus entre autre par TYBOAT. Ressenti bien meilleur que les Yanmar d’origine. Je crois avoir vu depuis que Solutions Élastomères proposait des copies des Yanmar pour moins de 100 euros piece


14 août 2019
0

Question alignement, cela ne s'impose pas avec le saildrive, ou je me trompe? Peut-être même qu'on peut les remplacer sans désaccoupler le moteur du SD?

14 août 2019
1

Salut,
"...J’ai installé des TRELLEBORG CUSHYFLOAT vendus entre autre par TYBOAT...."
Ca me fait bien rigolé, tous ces sb sont fabriqués au pays basque espagnol par :
www.mecanocaucho.com[...]n-en-v/
Memes dessins, memes cotes:Les autres Sté les revendent uniquement...
Mamita

14 août 201914 août 2019
0

Merci pour le lien et content que cela te fasse rigoler. Que plusieurs industriels fabriquent des produits aux meme standards dimensionnels ne me surprend pas spécialement et que Trelleborg fabrique ou pas ou que Mecanocaucho soit le seul l’unique, le vrai ou pas je m’en tamponne. Ils vendent en direct aux particuliers ou pas ? Sinon par quel distributeur ?

14 août 2019
0

Re,
En haut de page de mon lien, il y a un N° de teleph en Espagne.
Je suppute que les prix seront moins chers (quoique ce n'est pas dit !) en passant directement par le constructeur plutôt que par des revendeurs....
Je sais qu'ils ont un distributeur pour la France, à Nantes.
Mamita

14 août 2019
0

En effet les supports moteur que j'ai achetés chez Allpa sont des Mecanocaucho.

08 mai 202016 juin 2020
0

Bonjour
Je déterre le fil, je dois remonter un Yanmar 3 HM sur mon Melody , je n'ai pas les silents blocs
Au vu des prix pratiqués je voulais savoir si je pouvais en adapter d'autres, svp me propose ce que j'ai mis en pièces jointes , et si quelqu'un a d'autres références je suis preneur
merci

08 mai 2020
0

Voir les ref d'origine des supports pour le 3hm, c'est le minimum
Il y a un parts list sur le net qui fait 1-2-3GM et 3HM ensemble
Cdlt

08 mai 2020
0

J ai regarder avant de poser la question !!
Mais ils n ont pas la même forme !!je bloque
Un petit peu sur le choix
Et quand je vois les prix pratiqués ceux de yanmar j ai Mal 🥴

08 mai 2020
0

j'ai voulu faire des économies en achetant en uk chez parts 4 Engines , résultat très mauvais ils étaient tous mous . J ai du tout redémonter et acheter des Yanmar 450 e les 4 chez ELB MECA au Croisty.
ce moteur est très fiable mais il bloblot un peu !

08 mai 2020
0

Merci ilanoë !!! C est pour ça que je pose cette question !!! Tu as un moteur 3hm?
Moi je suis entrain de le remonter et j espère qu il va être bien pour bon Melody
Il va en remplacement de mon 3gmD

08 mai 2020
0

Allpa.nl, copies yanmar, design identique, shore identique, c'est du plug and play. Et comme le Hollandais radine, c'est pas cher!

08 mai 2020
0

Merci
J ai déjà envoyé un mail aujourd'hui !!

08 mai 2020
0

tu peux y aller c'est nickel, je crois que ça m'a coûté 260€ les 4 cet hiver

08 mai 2020
0

Mon moteur est un 2gm 20

08 mai 202016 juin 2020
0

Voici les 2 pages du catalogue Allpa concernant les supports moteur.

allpa-marine.com[...]ex.html

Mais les premiers sont pour des GM, pas HM. Le HM est un moteur plus lourd.
J'avais demandé les références du parts list mais l'intéressé n'a pas répondu.

19 juin 2020
0

Merci à tous ceux qui ont contribué à ce forum, grâce à vous j'ai pu comprendre beaucoup de choses pour remplacer les silentblocs de mon 2GM20.
Les 4 silentblocs yanmar coûtent plus de 1000€ et ce n'est pas parce qu'ils sont meilleurs (ils sont bons, ce sont des bridgestone, mais pas meilleurs que les autres), c'est parce qu'ils font une marge de folie! Je tiens cette info de sources assez sûres...
J'ai contacté allpa (par tél depuis le site des Pays Bas) qui m'a indiqué de prendre la référence 063160 pour avoir des copies exactes. Mais je ne sais pas pourquoi il ne m'a pas indiqué, comme dit dans le forum, les 063150/S pour l'arrière et 063160/S pour l'avant. Enfin le gars n'avait pas envie de parler plus longtemps alors je sais juste qu'il a conseillé les 063160.
Mais comme ils ne vendent pas aux particuliers il faut un revendeur, j'en ai contacté un mais j'attends toujours la réponse.
MAIS ensuite j'ai contacté AMC Mecanocaucho, et là j'ai pu bien discuté avec un technicien et même un gérant de la boîte... J'ai compris beaucoup de choses! En fait ce sont bien les constructeurs pour allpa et bien d'autres. Eux ne revendent pas direct en ligne car ce serait la concurrence avec allpa et les autres et ils perdraient leurs contrats avec eux. Mais si vous les contactez directement par téléphone (ils parlent français) ils vous diront quel modèle il faut et ceci pour un très très grand nombre de moteurs! Ils font de la vente aux particuliers au cas par cas, il faut les appeler.
Le prix est de 93€ par silentbloc (référence 148003 pour le 2GM20, même référence pour les 4). Ensuite 17€ de frais de port et 21% de TVA. Donc pour 470€ vous avez les 4 silentblocs livrés en 5jours chez vous. Et surtout vous êtes sûrs d'avoir ce qui correspond exactement à votre moteur!
Franchement ces mecs-là sont sympa et m'ont fait comprendre beaucoup de choses, je vous conseille fortement de passer par eux si vous ne voulez pas perdre de temps et être sûr de ce que vous achetez.
Je ne les ai pas encore montés sur mon moteur donc je vous tiendrai au courant des résultats.

19 juin 2020
0

En effet, très sympas, commande en ligne possible (faire la demande via le site web pour avoir un accès), en français ou en espagnol.

En revanche, cela ne peut pas etre la meme ref. pour un 2gm20, ou alors c'est un montage particulier.

Sur le mien, et sur la doc Yanmar, pour un 2GM20, c'est 75 et 100.
Pour le 3GM, il me semble que c'est 100 devant et derriere.

Ça fait une sacrée différence de tarif ...

19 juin 2020
0

en annonce j'en vendais 4 pour 40 euros .

19 juin 2020
0

Elle est ou ton annonce ?

19 juin 2020
0

je l'ai retirée il y a 3 jours ; ils sont toujours disponibles

19 juin 2020
0

tu m'intéresses, je te contacte en MP

19 juin 202020 juin 2020
0

A Louarn,
"...En revanche, cela ne peut pas etre la meme ref. pour un 2gm20, ou alors c'est un montage particulier.
Sur le mien, et sur la doc Yanmar, pour un 2GM20, c'est 75 et 100.
Pour le 3GM, il me semble que c'est 100 devant et derriere...."

Non l'explication c'est que avec un moteur 2GM20, et meme un 3GM30, ces moteurs peuvent être avec refroidissement direct, soit avec refroidissement indirect (échangeur), ce qui modifie la répartition des masses sur le moteur .
ainsi pour:
le 2GM20 refroidissement direct, pour les SB c'est IDMark 100 **partout.
le 2GM20 refroidissement indirect, pour les SB c'est IDMark
100** devant et 75 derriere (cote tourteau)

Le 3GM30 refroidissement direct, pur les SB c'est IDMark 100 partout
le 3GM30 refroidissement infirect , pour les SB, c'est IDMark 100 devant et 75 derriere (coté tourteau)
Pour avis, la Sociéte Espagnole Basque AMC Metalogaucho se trouve en Pays basque Espagnol a environ 10Km de San-Sébastien. Elle fabrique les copies Yanmar pour plein de Stés revendeuses comme Allppa et pleins d'autres marques...
Par expérience à mon avis, il existe un seul type de sb capable de remplacer les SB Yanmar en taille et surtout spécialisés pour les moteurs 2, et 3 cylindres: c'est les SB MITSEUN De chez VETUS.
Avec les MItSEUN, le moteur danse beaucoup moins et il y a moins de vibrations.
Mamita

22 juin 202022 juin 2020
0

Dans ma doc, j'ai

2GM20/ 2GM20 F: 100 devant, 75 derrière
2GM20 V / 2GM20 F V: 100 devant, 100 derrière

Je ne suis pas sur du sens:
Devant = coté alternateur
Derrière = coté inverseur
De mémoire, on considère que le devant du moteur, c'est du coté du volant, donc de l'inverseur ...

Quelqu'un pourrait confirmer ce point ?

2GM20: refroidissement direct, inverseur KM2P
2GM20F: refroidissement avec échangeur d'eau douce, inverseur KM2P (10,3 kg)
2GM20V: refroidissement direct, inverseur K32P
2GM20FV: refroidissement avec échangeur d'eau douce, inverseur KM3V (19,5 kg)

inverseur KM2P 10,3 kg
inverseur KM3V 19,5 kg

Il semblerait que ce soit l'inverseur qui fasse la différence, et non l'échangeur

Le souci avec Mitesun, c'est qu'il faut modifier les ancrages, je n'en ai pas trouvé qui soit adaptable.

22 juin 2020
0

Bonjour,

Avant et arrière selon doc yanmar; arrière: coté inverseur. copies du manuel ci dessous

et pour les versions: www.hisse-et-oh.com[...]r-2gm20

Yanmar 2GM20: Marine main engine (for export), seawater cooling, model codes: 128271 (S, N, G).

Yanmar 2GM20-B: Marine main engine (domestic use), seawater cooling, model codes: 128271 (A, B, C).

Yanmar 2GM20C: Saildrive engine, seawater cooling, model code: 128271 E.

Yanmar 2GM20F: Marine main engine (for export), freshwater cooling, model codes: 128291 (S, N, G) Pdf.

Yanmar 2GM20FC: Saildrive engine, freshwater cooling.

Yanmar 2GM20FV: Marine main engine, freshwater cooling, equipped with compact V-drive marine gear KM3V.Pdf

Yanmar 2GM20FVE


22 juin 2020
0

C'est génial, je n'ai pas les même valeurs dans la doc ...


22 juin 2020
0

Re Louarn
"...De mémoire, on considère que le devant du moteur, c'est du coté du volant, donc de l'inverseur ...
Quelqu'un pourrait confirmer ce point ?...3
OUI, Il suffit e regarder le document que j'ai joint sur ce filun peu plus haut, en date 01 jan. 2016 et 16 juin 2020; sur le dessin , on voit très bien le "devant" et "l'arriere" et la disposition des divers silentblocks...
Mamita

22 juin 2020
0

Ben oui, mais il me semble que en mécanique, le piston n°1 (donc celui qui est devant les autres, donc on peut dire du coté du devant) est celui coté volant moteur :/

22 juin 2020
0

www.marinedieseldirect.com[...]oup.php

je confirme que devant c'est coté alternateur, j'ai changé sur un 3GM30F l'été dernier,après avoir hésité entre les copies sans spécifications et pièces Yanmar d'origine, j'ai pris Yanmar chez Freinet Marine à Nanterre.

28 juin 202028 juin 2020
0

Solutions elastomeres

28 juin 2020
0

Bonjour
Je vois passer ce vieux fil mais oh combien important et je m'y mets.
Je suis en plein dans cette opération de changement de plots.
J'ai un evasion motorise avec un 2qm20 les plots d'origine yanmar viennent de lâcher.
Mon challenge c'est de trouver des plots équivalents mais pas en or massif.
J'ai chercher et trouver un fournisseur ( S V B )
Il fallait qu'ils ne dépassent pas 40 mm de haut pour passer et qu'ils supportent le poids de ce lourdeau (220kgs)en plus il ne fallait pas de tiges fixées mais démontables pour les glisser sous les pattes moteur.
En appliquant la formule fournie par vêtus j'ai conforté mon choix et je l'ai ai commande j'attends leur livraison.
Je ne manquerai pas de vous donner le retour après montage et lignage.
Ça peut toujours servir aux autres
A+

29 juin 2020
0

nautipieces.fr[...]15.html

Apparement piece yanmar, 4 silentbloc = 413 € => le tarif est intéressant

07 juil. 2020
0

Bonjour à tous, je poursuis ce fil que j'ai longuement épluché et fais part de mon avancée et de ma question:
deja merci pour toutes ces participations, ca aide énormément,

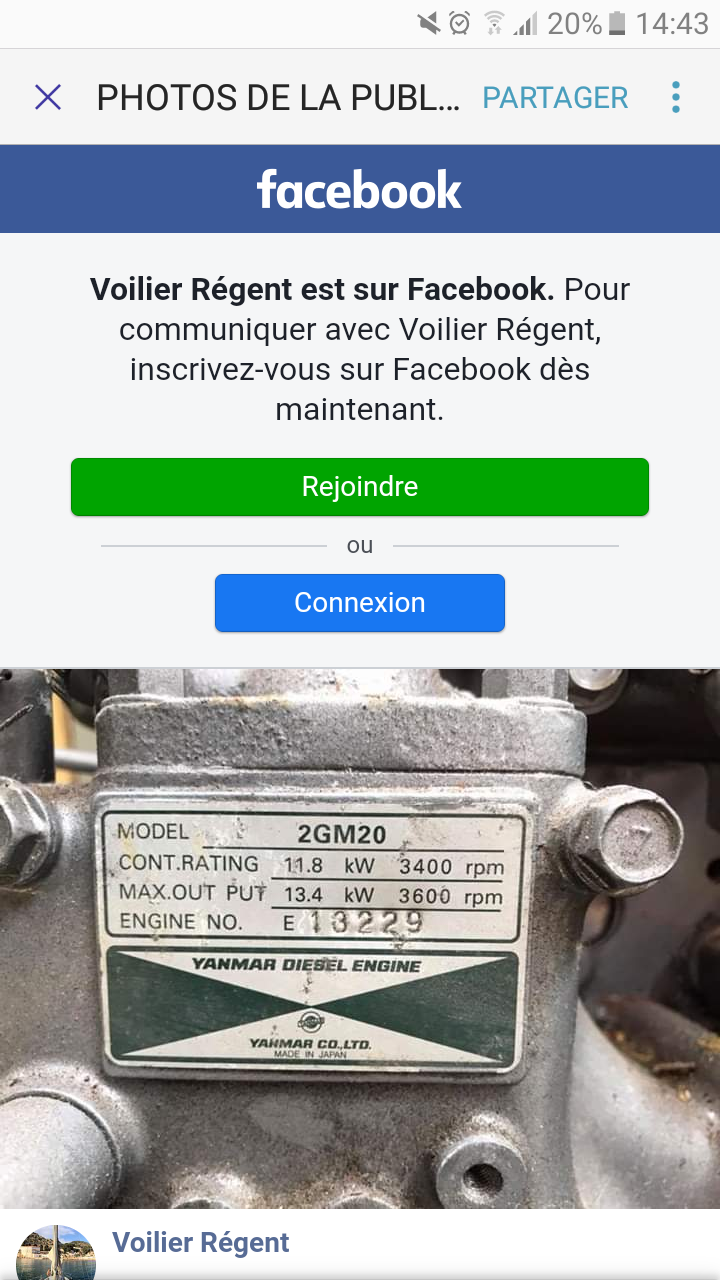

ensuite concernant le pb du 100 derrière et du 75 devant, je n'arrive pas à m'en sortir... mon moteur est un 2GM20 à refroidissement direct. voir plaque en PJ

J'ai fais la demande sur mecanocauchau, ils m'ont envoyer un lien de correspondance yanmar que je vous partage en pièce jointe. Il y est indiqué 4 x 100.

J'ai sollicité également nautipièce qui précise 2x75 et 2 x100, mais"appelez nous pour confirmer" écrivent ils sur le site:
nautipieces.fr[...]15.html
mais pas de réponses...

Avez vous un moyen de valider telle ou telle configuration en fonction de la plaque du moteur; ou ca va dépendre ...de l'age du capitaine??

merci pour vos lumières...


07 juil. 2020
0

le plus simple et fiable, c'est de regardé ce qui est inscrit sur les silent bloc en place.
D'apres ce que j'ai compris, les 2 montages "existeraient" (mais avec pas mal de guillemets)

07 juil. 2020
0

2 en 75
2 en 100
Si cela t intéresse j ai 3 silentbloc en 75 et 1 en 100

07 juil. 202007 juil. 2020
0

A gauchou,
Ton moteur est un 2GM20 a refroidissement DIRECT (c'est a dire sans échangeur),
Sur la doc Yanmar le code ID qui est propre à Yanmar est de 100 partout pour le 2GM20 direct...
Faire attention: comme le faisait justement remarquer "Micmaker" en debut de fil, ce code I.D est une référence Yanmar, et non la dureté réelle en shore qui est généralement utilisée sur tous les autres silenblocks; autrement dit, dans ton cas, "100" ne veut pas dire que c'est en réalité un sb de dureté 100 en shore !
Malheureusement, je ne connais pas la valeur en shore de ce sb I.D 100 de chez Yanmar !

Par contre toujours suivant cette doc, pour le "SB ID 100",la hauteur de réglage sur les tiges filetées doit etre comprise entre 100mm mini et 110mm maxi.
Mamita

08 juil. 2020
0

Bonjour
Pour terminer mon intervention précédente.les plots commandés en Allemagne sont arrivés très vite .4 plots type elbe130 en 60 shore long 120mmentraxe de 100mm hauteur 40mm tiges de m12 supportent 40kgs mini et 64kgs maxi par plot coûts avec le port de 185euros les4 .pour un yanmar 2qm20 a refroidissement direct.ce moteur était installé d'origine avec seulement 40mm de hauteur entre les pattes et le carlinguage il y avait des plots yanmar cylindriques .avec les mêmes cotes d'encombrements que ceux en place maintenant(le seul problème sur ce type de montage c'est le reglage du lignage se fait par cales entre pattes et silentblocs)
Lignage terminé essais termines
A+

09 sept. 202009 sept. 2020
0

A mamita:

Non, ca dépend de l'inverseur, cf mon post plus haut.

Suivant le poids de l'inverseur, on a 75 ou 100 coté tourteau

2GM20: refroidissement direct, inverseur KM2P
2GM20F: refroidissement avec échangeur d'eau douce, inverseur KM2P (10,3 kg)
2GM20V: refroidissement direct, inverseur K32P
2GM20FV: refroidissement avec échangeur d'eau douce, inverseur KM3V (19,5 kg)

09 juil. 2020
0

Merci à tous pour vos retours, un ami a pu aller se rendre sur le bateau et il c'est écrit dessus 75 et 100, je vais donc rester la dessus...Je vais les commander chez DAM MARINE, 90€ HT, leur site est je trouve bien fait car on trouve les pièces correspondantes en fonction des modèles de moteurs.
Retour sur le changement à suivre...

25 mai 2021
1

Après des doutes sur mes silent-blocs de 2GM20 , et après quelques recherches sur le net j'ai enfin trouvé :

www.ellebogen.com[...]tienda/

C'est commandé - c'est nickel. Il y a même des vidéos d'installation et des conseils de pros !!!

25 mai 2021
0

Bravo pour avoir trouvé le fournisseur; lors de mes recherches, je ne l'avais pas trouvé.

05 août 2021
0

Merci infiniment pour ces recherches et ce partage

25 mai 2021
0

J'ai payé 490 € avec le port pour des silent block Yanmar auprès de mon chantier.
A comparer ici, 330 €.

J'ai préféré rester sur du Yanmar, mais il est vrai que le tarif est intéressant.

05 août 2021
-1

J’ai monté sur mon 2GM des TRELLEBORG www.tyboat.com[...]at.html Je ne sais plus quel modèle j’ai mis devant et derrière j’avais étudié cela à l’époque. Pas de souci depuis 5 ans

06 août 2021
0

C'est un peu ça le coeur du sujet ; Quel shore utiliser pour tel silent-block Yanmar ?
;-)

Votre réponse

Merci de contribuer aux réponses sur HISSE ET OH !

Merci de vérifier de bien répondre au sujet. Fournisser des détails sur votre réponse et partager votre expérience et vos recherches !

Mais éviter de …

  • Demander de l'aide ou de répondre à une autre question (utiliser les commentaires dans ce cas).
  • Porter un jugement et manquer de respect dans votre réponse.
  • Pour plus d'information, consulter la FAQ et la Charte de HISSE ET OH !

Déposer un fichier ici ou Cliquer pour envoyer

"Le temps d'une pause" sur le Canal du Midi avec un SIR 530

Souvenir d'été

  • 4.5 (36)

"Le temps d'une pause" sur le Canal du Midi avec un SIR 530

novembre 2021
