shéma électrique moteur

Salut à tous, je doit refaire le cablage électrique de mon moteur. Un truc simple: pression d'huile , temp d'eau , compte tour avec horamétre, clef de contact vec préchauffage.....Enfin le truc basique pour un diesel indenor XAD90... Qqu'un pourrais t il me faire un shéma compréhensible pour un pas trés top en électricité (mais j'essais de comprendre et d'apprendre). En vous remerciant d'avance.

L'équipage
22 mar. 2006
22 mar. 200616 juin 2020
0

Celui de

votre bloc est très simple, il suffit de le suivre

pfffzzzz

22 mar. 2006
0

Je ne sais
si cela vous sera utile.

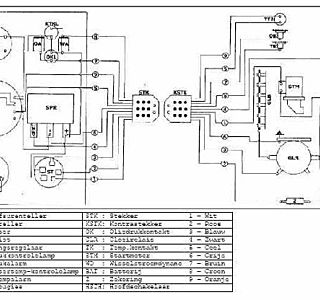

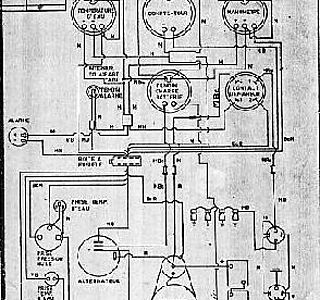

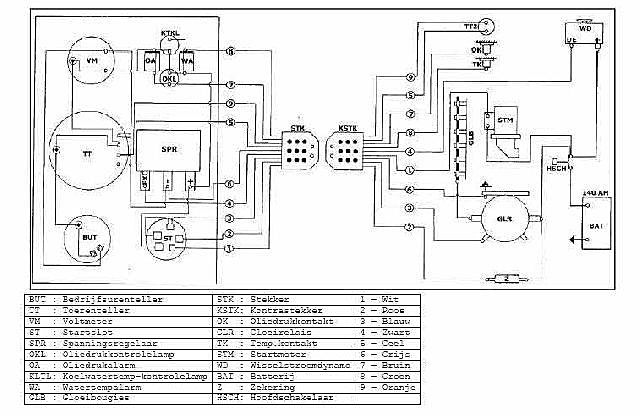

mon moteur étant comparable au vôtre je tente de vous donner son plan de cablâge .Je ne suis pas sûr de l'insertion de la photo... toutefois je pourrez vous l'adresser directement par mail si vous le voulez .

23 mar. 200616 juin 2020
0

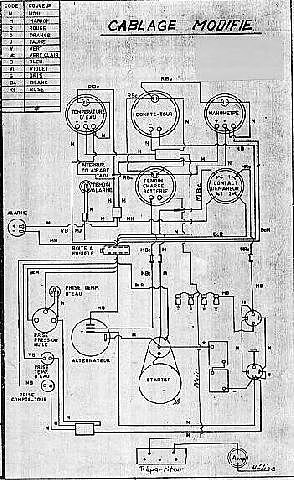

peut-être cette fois
je saurai mettre l'image dans le bon format..

24 mar. 2006
0

Merci
A vous deux, je vais enfin débuter dans l'electricité.....
