Serait-ce un vieux gonio?

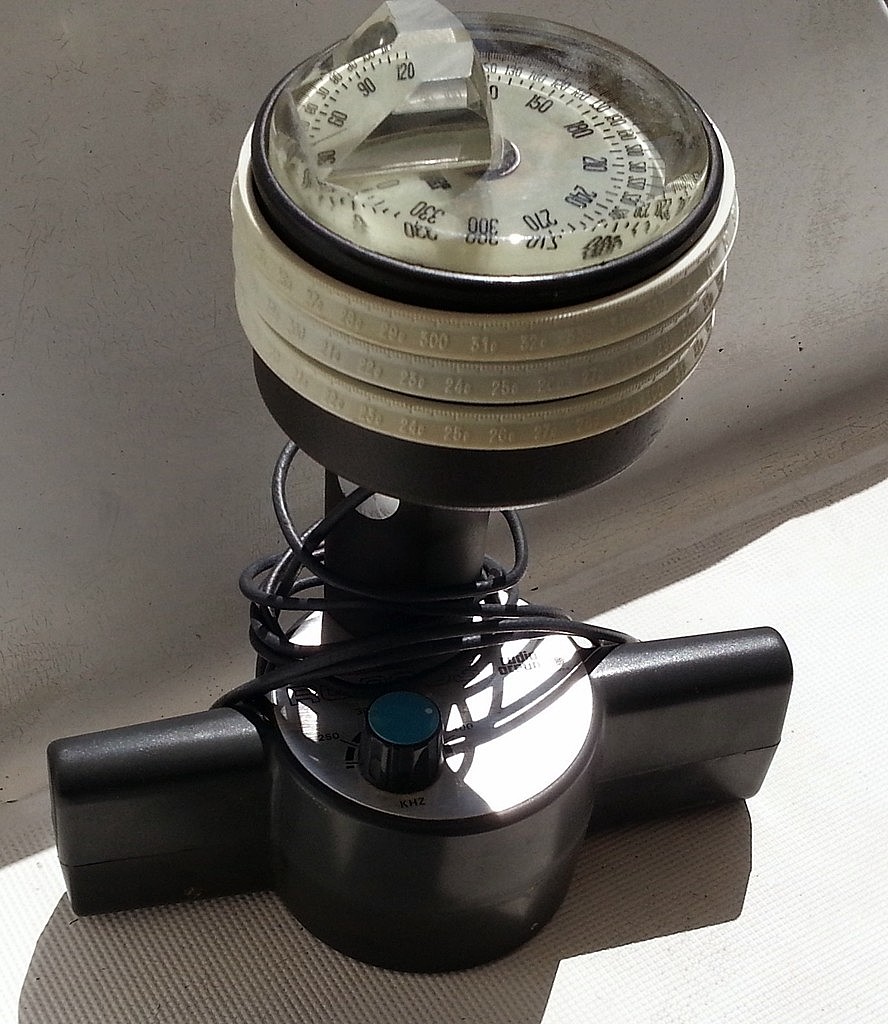

De toute évidence il manque le prisme de visée qui assure la lecture à l'endroit. il se positionne dans les 2 logements de la surface supérieure où il était collé !
La ferrite de réception gonio était optionnelle et se vissait à la base de la poignée.

C'est un compas de relèvement, les trois couronnes servent à mémoriser les relèvements.
C'était du Plastimo.
S'il y a un fil il pouvait se connecter à un poste gonio, mais celui-la semble être le compas de relèvement basique, on vise au travers d'un prisme qui permet de superposer l'amer et le chiffre de la rose.

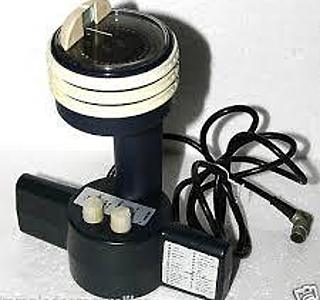

j'ai à peu près le même machin dans mon canot, mais avec un câble, c'est du plastimo, et au bout du câble, y'a la fiche qui colle pile comme il fat pour le brancher au vieux shark2, donc ça doit avoir un léger rapport avec la gonio oui

ça peut faire un compas de relèvement un peu encombrant ^^

C'est un compas de relèvement, qui permet de faire trois points de relèvemént
A chaque relèvement , tu note le cap à l'aide des bagues blanches que tu tournes jusqu'au repère sur le corps du compas, tu répètes l'opération trois fois et ensuite tu vas reporter les relèvements sur ta carte
C'est devenu une antiquité ????????
Il existe un compas un peu similaire avec une fiche coaxiale qui servait à faire les relèvements gonio celui-ci avait une antenne intégrée qui formait "deux oreilles " et on orientait celle-ci jusqu'à obtenir un battement zéro sur la fréquence pour avoir la position du gonio . Ce modèle était connecté à un récepteur radio qui pouvait recevoir les fréquences gonio

he ca va pas donne le moi , je paie le port

Dommage.......

Merci Albor

Ca c'est effectivement ce que j'attendais

---

A chaque relèvement , tu notes le cap à l'aide des bagues blanches que tu tournes jusqu'au repère sur le corps du compas, tu répètes l'opération trois fois et ensuite tu vas reporter les relèvements sur ta carte

---

Mais comme je le dis ce qui est étrange c'est que tout les chiffres sont à l'envers

Photos demain

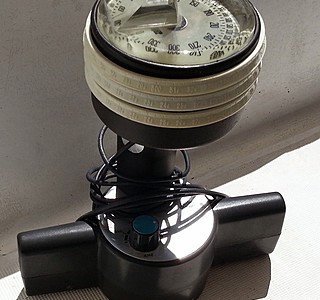

Ça pouvait s'utiliser comme compas de relèvement, mais en rajoutant la base (la férite), on pouvait relever les émetteurs en morse.
PQ pour Porquerolles, etc

j ai le meme avec la radio qui marche le probleme sur l utilisation en relevement seul...est la bulle caracteristique aux compas plastimo...
donc juste pour la nostalgie pour ma part dans ma collection pas dans mon bateau
:-(

C'est classé

Plus de pièces détachées chez Plastimo
Ce qui est normal après 33ans
Donc, poubelle

Merci pour vos aides

Je n'en doute pas
Pas j'ai tellement de bazar chez moi que je ne crois pas que Madame sera contente

Vu le cri du coeur de Motutunga je vais le garder et je me casserai la tête pour mes relèvements

Avec un peu de bol je trouverai un prisme à la brocante du Chatelain
