sens rotation pompe broyeuse ?

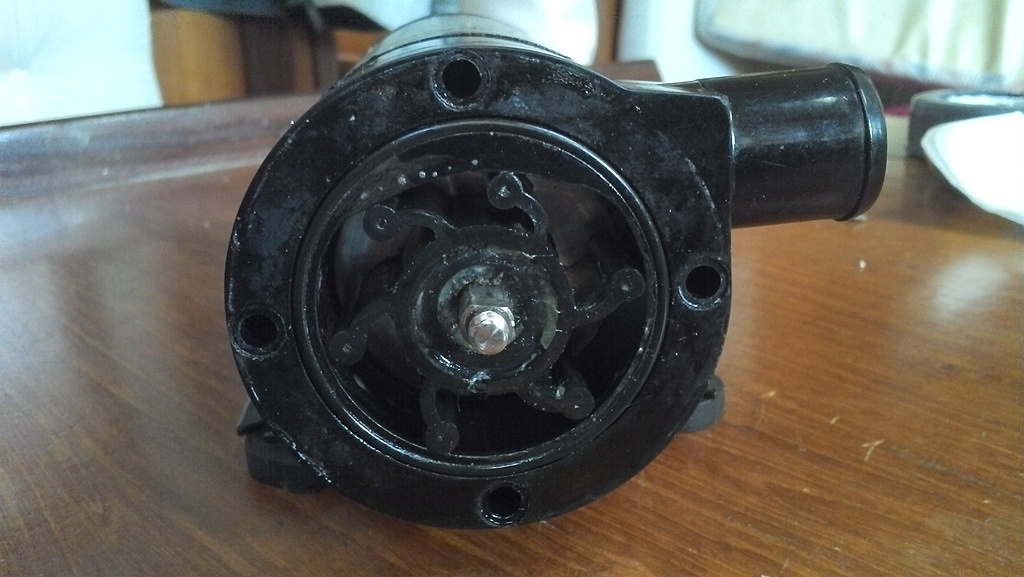

Photo:

la tu est dans le bon sens .
la plaque doit serrer le rotor pour l'étanchéité
mais il faudrait voir la position de l'orifice de la plaque
pour être sûr
alain

Peut-être mais comme tu ne nous dis toujours pas où se trouve l'entrée et la sortie sur cette pompe? Comment est la flasque?
Gégé

Bonjour,

oui le rouet s'oriente tout seul (sur la pompe à eau de mer d'un moteur inboard notamment) mais sur une pompe comme celle là, cela peut faire griller le fusible car le fait d'inverser le sens des pales oppose une résistance assez forte à la rotation.

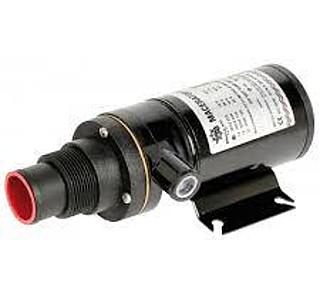

Voici une photo de la pompe pour comprendre:
L'entrée de la pompe est vissée sur le corps de la pompe. La plaque d'obturation est entre les deux. La sortie est sur la droite (12mm) sur ma première photo.

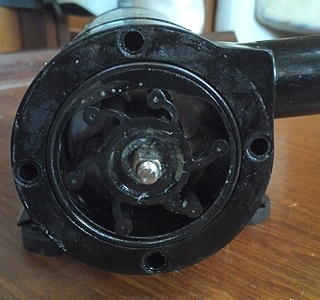

J'ai positionné l'orifice de la plaque sur la partie restreinte (ce qu'Alain appelle la came) en haut (voir photo du haut).
Exact pour la partie broyeuse qui se visse en sens contraire du sens de rotation (comme le pas de vis sur l'axe est conventionnel, l'axe tourne en sens inverse des aiguilles d'une montre).

Je dois redémonter la pompe pour resserrer la plaque. Je vous ferai une photo du montage correct.

Merci

Julien

Bonjour Alain,

quand tu dis que tu as eu le même problème de branchement tu évoques ma nécessité d'inversion de polarité suite à révision (parce que j'ai du inverser les charbons au remontage) ou autre chose ?
Oui le fusible saute quand je sers fort l'entrée de la pompe sur le corps (et donc la plaque sur le rouet). J'ai mis un fusible de 30 Ampères temporairement car je n'avais plus de 15 ampères (pas eu de souci pour le moment) alors que j'ai grillé un 10 ampères...
Tu as changé la pompe ou juste le charbon pour régler le problème ?

Merci

Julien
