Sens de rotation du Sole Diesel MINI 62 ? Pas à gauche ou Pas à droite ?

Bonjour à tous,

Je cherche à comprendre le sens de rotation de l'hélice, pour le moteur Sole Diesel.

Dans la documentation technique il est écrit : " Sens de rotation : dans le sens des aiguilles d’une montre en regardant le moteur du côté opposé à l’inverseur "

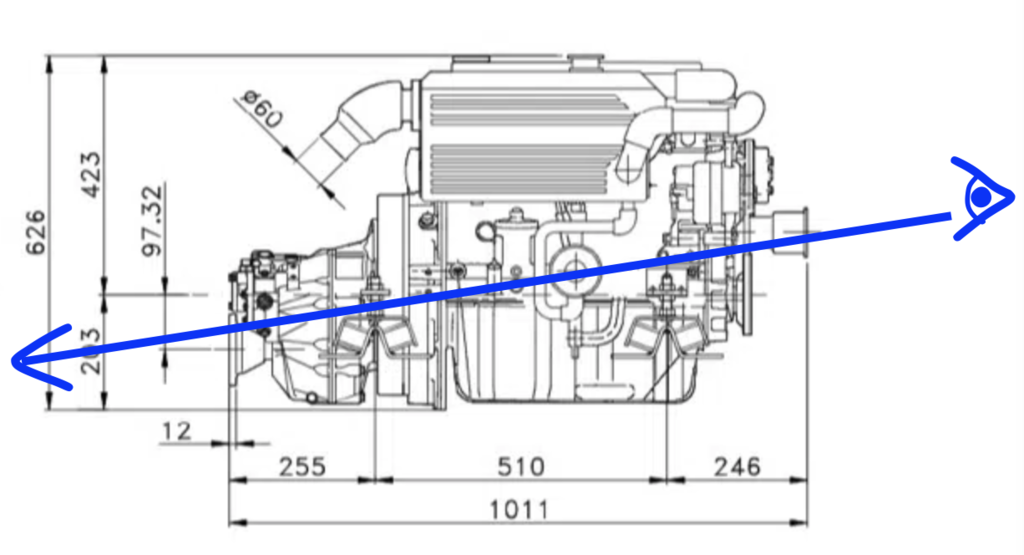

Je joins un dessin pour appliquer le text.

Merci de vos retours,

L'équipage
#moteur
tomtom
21 juil. 2022
Fabien83Fabien83
21 juil. 2022
0

Bonjour,
"dans la documentation" du moteur ou de l'inverseur ? Pas sûr que la marche avant soit dans le même sens que la rotation du moteur.

tom:La documentation du moteur ou est aussi décrit l'inverseur·le 21 juil. 2022 14:48
Fabien83:La phrase laisse penser qu'il s'agit du sens de rotation du moteur. Il faudrait comment est fichu l'inverseur ou avoir la doc propre à celui-ci pour savoir dans quel sens est la marche avant. ·le 21 juil. 2022 15:18
ISHRI:BonjourCe serait donc le même sens que mon Yanmar lequel a une hélice pas à droite.·le 21 juil. 2022 15:38
crescent76:Hélice pas à droite, car il t a inversion de sens dans l'inverseur de marche, pas parce qu'il s'appelle inverseur, mais de par sa conception. ·le 21 juil. 2022 18:30
ISHRI:Exactement ça ·le 21 juil. 2022 19:48
Ajouter un commentairePublier
Café noirCafé noir
21 juil. 2022
0

Sans oublier que pour parler du sens de rotation de l'hélice on se positionne dans l'autre sens... ( On la regarde de derrière et on regarde le sens du mouvement de la pale supérieure).

(Enfin, dans mes souvenirs.)

Calypso2:Exactement et chose extraordinaire toutes les pales tournent dans le même sens. ·le 21 juil. 2022 20:12
fritz the cat:es-ce que ça marche aussi avec la pale inférieure ,et si on tourne l'arbre laquelle choisir ?:-))·le 21 juil. 2022 20:41
Ajouter un commentairePublier
James James
21 juil. 2022
0

Pour être sûr mettre en marche avant et faire tourner le moteur d'un coup de démarreur ou à la main (avec une clef a cliquet) sur l'écrou du volant moteur côté pompe à eau...on voit dans quel sens l'arbre tourne ou bien je dis une connerie ?

fritz the cat:la sortie d'inverseur mécanique en marche avant tourne toujours dans le sens inverse du moteur .·le 21 juil. 2022 20:42
James :Ok compris !·le 22 juil. 2022 10:06
Ajouter un commentairePublier
SEGALENSEGALEN
21 juil. 2022
0

Bonjour,
quel inverseur avez-vous sur votre moteur ?

paque dessus..

tom:Inverseur : SMI-R3·le 21 juil. 2022 18:03
Ajouter un commentairePublier
tomtom
21 juil. 2022
0

Merci pour tous vos retours.

Au passage, j’ai lu une très bonne intervention sur un autre fil afin de comprendre si une hélice est Pas à Gauche ou à Droite : “il suffit de se l’imaginer comme une vis qui rentre dans le bois. Son on doit l’as tourner vers la droite => pas à droite”

fritz the catfritz the cat
22 juil. 2022
0

es-ce clair es-ce clave ?quand on est dyslexique c'est dur à admettre maître ....
alain

SEGALENSEGALEN
22 juil. 2022
2

Tout à fait de l'avis de fritz the cat:
SMI-R3

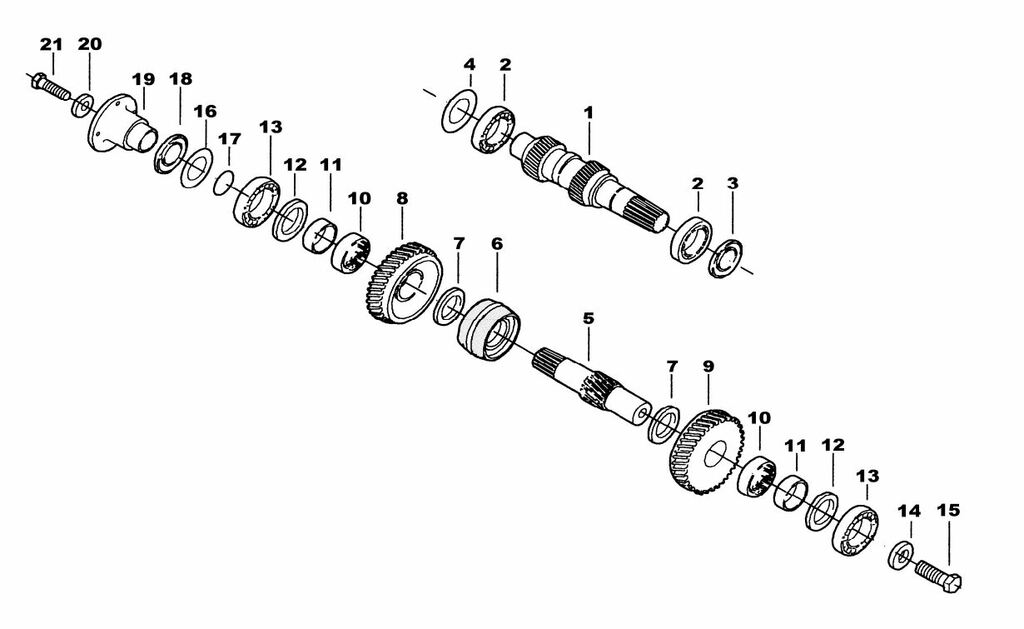

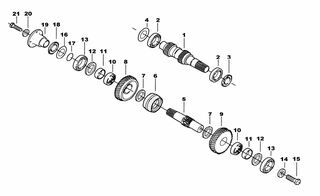

trouvé un éclaté de cet inverseur...en pièce jointe.
Il manque sur l'éclaté le pignon de renvoi de marche AR ( il aurait fallu éditer la page suivante).
C'est un inverseur mécanique basique avec embrayage à cône.
En marche avant on se sert de deux pignons seulement: inversion de sens.
Si la poulie du moteur tourne à droite (vue de l'avant du moteur)
la sortie inverseur et l'arbre tournent à gauche, (vue de l'avant du moteur)
Donc l'hélice vue de l'Arrière tourne à droite.
Hélice ----> pas à droite

fritz the catfritz the cat
22 juil. 2022
1

depuis les remotorisation on trouve sur le bon coin une quantité industrielle d'hélices pas à gauche
qui ,à part de la déco discutable ne peuvent servir à rien ,et ils en veulent des prix délirants
et en plus souvent les cônes ne sont pas iso ,
et on a beau les retourner ça ne change pas le sens :::::

SEGALEN:Plusieurs inverseurs montés sur moteurs Volvo tournaient dans l'autre sens . ·le 22 juil. 2022 11:39
fritz the cat:ce ne sont pas les inverseurs qui tournaient dans l'autre sens mais les moteurs .·le 22 juil. 2022 11:44
SEGALEN:Je pense à la série des 2001- 2002- 2003 , comme d'autres en refroidissement direct comme indirect étaient en rotation à droite pour les moteurs . Les inverseurs MS permettaient de passer en rotation d'hélice à gauche .·le 22 juil. 2022 12:25
Ajouter un commentairePublier
fritz the catfritz the cat
22 juil. 2022
0

toutes les series MD
