Section cable electrique

Bonjour
Je veux installer une commande du guindeau au poste de barre. Le cable irait donc de la roue au relai soit environ 10 m.
Je pense faire passer des fils de 1,5 mm2. Est ce que c'est suffisant ?
Merci

L'équipage
04 mai 2019
04 mai 2019
04 mai 2019
1

pour la commande oui
pour la puissance non

04 mai 201916 juin 2020
0

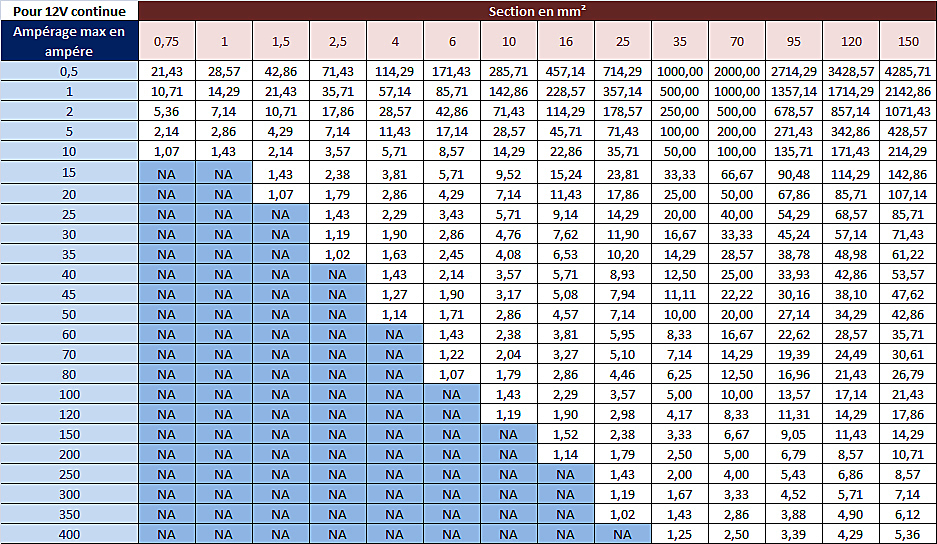

Ça peu aider !

05 mai 2019
0

Oui ca aide mais je ne connais pas la consommation nécessaire.

05 mai 2019
0

P=U x I ( Puissance égale Tension (U) multipliée par Intensité (I).
Par déduction l'intensité consommée est égale à la puissance de l'appareil installé divisée par la tension (.12 ou 24 volts ) demandée par l'appareil.
Par exemple :1000w sur 12 volts = 85 ampères soient 2 conducteurs en 16 mm2.
Après, c'est toi qui vois.....

05 mai 2019
0

Et surtout ne pas oublier la chute de tension en ligne.......
conseil.seatronic.fr[...]age.php

Ensuite pour la commande le courant d'appel du contacteur peut être déterminé par le fusible qui protège les fils
Sur les schémas c'est souvent du 5A alors en 6² tu as une chute de tension(pour 20m) de 0,3V soit 2,4%
En 2,5² la chute de tension est de 0,7 V soit 5,5% et là c'est trop.
Donc en 1,5 et 1,1V de chute de tension ,c'est 8,6% tu es hors "les clous".

05 mai 2019
0

Pour la commande, choisis plutôt du 2,5mm2 en HO5 ou en HO7 (câble souple multibrins)

05 mai 2019
2

Pourquoi du2.5 il aura a vu de nez 0.5 A a faire passer sur 10 m
je sais que dans la marine on dit trop fort n a jamais manqué mais il y a une mimite au raisonnement
Il peut meme descendre encore je resterai en 1.5 plutôt pour la résistance mecanique

05 mai 2019
0

C'est la puissance d'appel du contacteur qu'il faut faire passer, la puissance de maintien est de l'ordre 10 fois moindre.
D'après tes chiffres tu parles de puissance de maintien.

05 mai 2019
0

Bonjour,
Quel modèle de guindeau?
As-tu un schéma électrique de ce guindeau, sinon peux tu le trouver et le poster ici?
Ça ne va pas nuire... :-)

06 mai 2019
1

Je pense que la puissance du guindeau n'a rien à voir mais il fait 1000W. Ce qu'il faut commander c'est le relai qui active le guindeau. Donc il me faudrait la puissance du relai mais je ne la connais pas.

1

Tu prends ton multimètre et tu mesures la résistance de la bobine du relai, elle te permettra d'en déduire le courant consommé.

07 mai 2019
0

Quoi ? la résistance d'une bobine varie ? en courant continu ?
Non c'est pas sérieux.

07 mai 2019
0

non cela ne fonctionne pas comme cela:la bobine aura une resistance de 0.5 ohms, mais c'est une bobine donc la resistance va dépendre du courant induit.

06 mai 2019
1

Surtout pas du 1,5 mm2, c'est de la folie pure ! :non::lavache:

Ce diamètre irait pour du 220V. Pour du 12V, si ton guindeau tire 1200 W, cela veut dire 100A. (1200 W = 12V x 100 A)
Et 100A pour une longueur de 10 mètres, ça nécessite, selon le tableau de Stefad, un cable de 70 mm2 !!!

Sur mon bateau, qui est un peu plus grand, j'ai mis du 85 mm2.

06 mai 2019
1

Vous n’avez pas compris la question.

07 mai 2019
0

85mm² :lavache: :lavache:

07 mai 2019
0

tacum
si tu avais pris la peine de lire la question, tu ne dirais pas çà!!!!!! tu es complètement à côté de la plaque.....

06 mai 2019
0

Ah oui, pardon, j'ai lu un peu vite, je n'avais pas vu qu'il s'agissait de la commande uniquement...

06 mai 2019
1

Pour la commande c'est suffisant, même si du 2,5 c'est mieux. Tu utiliseras forcément ce câblage avec le moteur tournant et la chute de tension ne sera pas suffisante pour gêner le fonctionnement du relais.

07 mai 201907 mai 2019
0

Je viens de commander mon propre câble avec quelques tutoriels.[url]www.allicdata.com[...]st.html

07 mai 2019
0

C'est bien, et ?
