Secteur de pilote qui glisse

Bonjour,
Après de nombreuses années de bon et loyaux services le secteur du pilote s'est mis à glisser sur la mèche ďe safran pendant ma traversée Bretagne Açores.
Le secteur avait été desseré puis resseré il y a 2 ans dans le but d'une inspection de la mèche qui n'a pas pu être faite.
L'année dernière, je n'ai eu aucun souci avec parfois une mer formée.
J'aimerais avoir des conseils de remontage.
1) remonter comme c'était
2) insérer quelques choses pour tenter de serrer plus fort
3) essayer de mettre une vis en guise de clavette
4) une autre idée ?

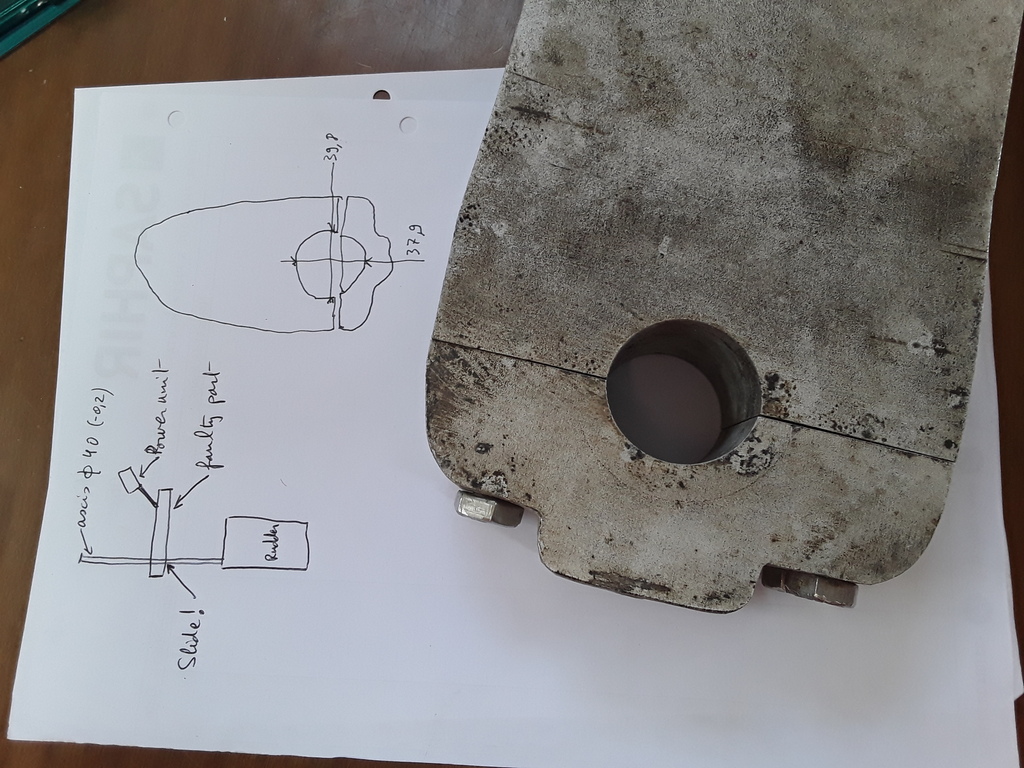

Au cas où mon dessin soit difficilement lisible, Voilà les côtes
Mèche diamètre 40(-0,2)
Secteur diamètre 39,8
Secteur, côte de serrage 37,9
Précision importante, la mèche n'est pas métallique, c'est une mèche en résine.
Deuxième précision, je suis à Ponta delgada... Je ne sais pas si je trouverai un atelier de mécanique.

L'équipage
16 juil. 2022
16 juil. 2022
-1

Peut être de la Loctite 27* (* selon le couple nécessaire : 270 à 278) entre mèche et secteur avant remontage ?


16 juil. 2022
0

A moins de vouloir pour une raison valable faire un montage limiteur de couple pour protéger la mécanique du vérin ou éviter une rupture de mêche, un PA ayant pour objet de maintenir de façon fiable un cap demandé, il parait logique de faire en sorte qu'il en soit ainsi.
Augmenter la friction par sur serrage, sur adhérence est une possibilité.
Au besoin faire en sorte que la partie collier ne puisse bloquer complètement sur les parties opposées de serrage.
Un verrouillage du glissement pourrait sans doute être envisagé: vis pointeau complémentaire et creux adapté côté mêche, comme l'accouplement de l'arbre d'hélice mais on peut aller plus loin.
en tenant compte du comportement possible de la mêche en composite pour ne pas l'éclater.
Quel que soit le choix penser impérativement à garder la possibilité de démontage.


16 juil. 2022
0

Autre idée: On peut aussi envisager une ébauche de crantage de la surface interne de contact du bras avec la mêche.


16 juil. 2022
0

Bonjour,
Tu peux poncer les plans de contact entre le secteur et la demi coquille pour gagner quelques dixièmes.


16 juil. 2022
0

insérer une bande de toile émeri et serrer dessus


Xavier2:Idée pertinente mais dans quelle sens ? Tissus côté secteur et côté abrasif côté mèche ?·le 16 juil. 2022 16:41
Café noir:Abrasif "biface" ?·le 16 juil. 2022 17:30
16 juil. 2022
0

quand on le met dans un étau c'est abrasif coté pièce .
