Schéma électrique pour Jouët 680

Bonjour,
Je voudrais refaire mon schéma électrique en installant un panneau solaire, que j'imagine souple pour le gain de poids et de place.
À bord il y aura un sondeur, un pilote de barre, lumière haut de mat, VHF et pouvoir charger portable.
Y a t-il déjà un fil de discussion dessus que je trouve pas ? Ou pouvez vous m'éclairer :)
Je trouve pas grand chose qui me convient sur mes recherches web...

L'équipage
12 déc. 2020
12 déc. 2020
0

Bonjour,

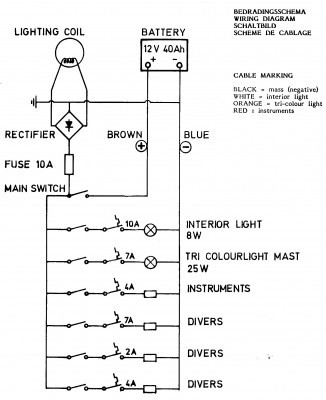

Je te joint le schéma électrique de l'Etap 22i de taille comparable. Sur des bateaux de cette taille c'est vraiment simple.
Tu peux raccorder le régulateur du panneau solaire sur la batterie et un prise allume cigare DE QUALITE sur un des divers pour mettre les chargeurs.

Olivier


13 déc. 2020
0

Parfait ! Merci beaucoup :)


20 déc. 2020
0

Bonjour,
Je souhaite aussi installer un circuit électrique sur un Jouet 680 avec à peu près les mêmes besoins. Je serais ravi d'échanger à ce sujet, surtout que je ne suis pas un spécialiste de l'électricité à bord.
Marc


20 déc. 2020
0

quelques liens sur le Jouët 680

association.jouet680.free.fr[...]dex.htm

www.fxbodin.com[...]-680-40

melvyn.heoblog.com[...]dex.php

Par ailleurs, ce type de tableau est efficace, pratique et pas cher : www.wish.com[...]369ca8a il en existe également à 6 et 8 interrupteurs. j'en ai installé un sur le kelt 620, en cours de rénovation : D'autre part, pour les éclairages de feu de mât, de feux de route et de mouillage, ne surtout pas perdre de vue l'ampoule TRICOMBO NAVIGATION BAY15D/ou BAY15S : www.hisse-et-oh.com[...]ation-4 cette solution paraît intéressante www.marineled.fr[...]5d.html Merci nous tenir informés des solutions que tu adopteras sur ton bateau, avec reportage photographique à la clé. Estey.


marc landry:Merci beaucoup Estey. je vais me pencher sur ces liens.·le 20 déc. 2020 13:09
