Schéma Electrique Panneaux solaires

Bonjour à tous,
je pense que c'est la énième fois que l'on traite ce sujet, mais je n'ai pas réussi à localiser la conversation qui traite de ma question.

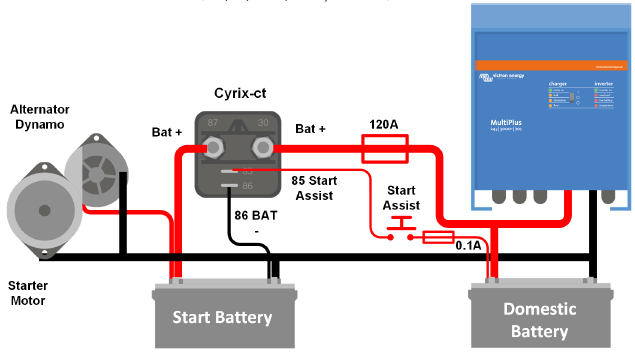

J'ai l'installation électrique ci-dessous : 2 batteries de servitude (2 x 140Ah), 1 batterie moteur (1 x 75Ah), un coupleur-séparateur, et un chargeur de quai. voir photo 1

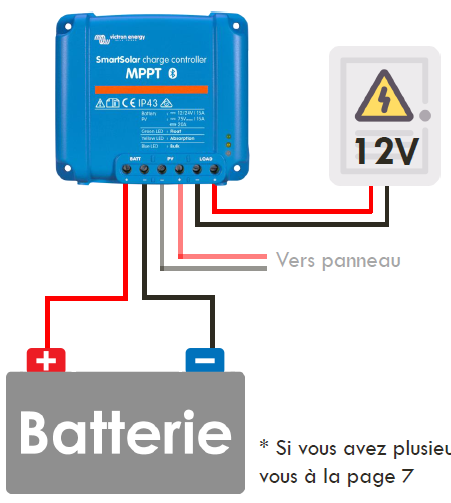

Je souhaite installé des panneaux solaires et sur le site www.myshop-solaire.com[...]/ il propose ce schéma électrique - photo 2.

NB pour faire simple, je ne rentre pas dans le détail des options possibles contrôleur de batteries, fusibles, convertisseur, battery protect...

Question 1 : Puis-je brancher le MPPT directement sur mes batteries dans cette configuration ?
Question 2 : Lorsque je suis à quai et en charge, n'y a t il pas un risque de "remontée de courant" dans le MPPT ?

Merci le partage de votre savoir, je débute carrément sur cette thématique.

L'équipage
17 avr. 2021
17 avr. 2021
-1

en principe il y a des diodes partout donc pas de problème


luc-joel:en principe... ;-)·le 17 avr. 11:50
17 avr. 2021
0

Bonjour,
sur le site de Victron (et également sur Myshopsolaire) tu as les notices de tous leurs appareils. Il suffit de faire le montage conformément à la notice.

Si le régulateur est au moins 1m au-dessus des batteries, pas de risque de remontée de courant.


COCOBELOEIL78:C'est le principe d'Archimede, il faut au moins 1m pour qu'il n'y ait pas de remontée de courant.....·le 17 avr. 12:28
Fabien83:Non, dans ce cas je dirais que c'est plutôt le principe d'hydrostatique de Blaise Pascal. 😁·le 17 avr. 12:42
17 avr. 2021
0

@Fabien83 : mes images, je l'ai tiré de www.myshop-solaire.com[...]/ mis je n'ai pas trouvé ma réponse sur leur site.

Quant aux risques de remontée de courant à moins de 1 mètre, je pesne que vous m'avez tous troller entre le principe d'Archimède et hydrostatique de Blaise.


Fabien83:Oui bien sûr tu peux le brancher directement sur la batterie. C'est fait pour ! Attention par contre de ne pas inverser plus et moins. Le régulateur solaire et le chargeur de quai pourront fonctionner ensemble sans problème. ·le 17 avr. 15:27
17 avr. 2021
0

à cette heure ça serait plutôt le reflux de la digestion...
pas de pb pour brancher ton mppt, s'il est à double sortie tu branches une sur moteur et l'autre sur servitude, à priori il y a 2 sorties différenciées
si tu as le régulateur comme sur la photo, il n'y a U'''une sortie il faut la brancher sur les batteries servitudes, le cyrix fera ne reste
pour plus de tranquillité, un fusible sur la sortie du mppt est le bienvenu
JL.C


Fabien83:+1 pour le fusible. Pour info sur le 100/30 de Victron le fusible interne est un 50A et est impossible à remplacer soi-même. Il est donc judicieux à mon avis de mettre un 40A (entre régulateur et batterie) . Voir cet article : forum.tousencar.com[...]3_1.htm ·le 17 avr. 15:26
luc-joel:Merci·le 17 avr. 17:26
17 avr. 2021
0

je pense que j'ai tout trouvé dans cette vidéo


pas trop compliqué en fait
