schéma électrique, branchement régulateur mppt

bonjour,

voici le schéma électrique (simplifié, il doit manquer quelques moins) du bateau dont je suis propriétaire depuis un peu plus d' un an.
j' ai 2 questions:
quand je mets le coupe batterie sur off, je n' ai rien , c' est normal. Dans les trois autres positions , j' ai toujours les batteries 1+2 en marche. J' ai vérifié les branchements du coupleur, je n' ai pas vu de shunt. Est ce que c"' est le répartiteur de charge argofet qui est responsable de cela?
j' ai mis 2 panneaux de 40 w, où est ce que je branche la sortie vers les batteries. J' aurai envie de brancher le + sur l' input du répartiteur.
merci pour vos réponses.

L'équipage

18 fév. 2024
18 fév. 2024

Oui si tu veux maintenir l'ensemble du parc ...mais la fonction mppt ne sera pas utilisee


18 fév. 202418 fév. 2024

Salut houlelala
Hum...Tu es "sur" de ton schéma ? Il y a pas mal d'incohérences...
a) Coté 12v, le chargeur de quai à 1 sortie est branché en permanence ?
b) 3 batteries dont 1 guindeau (110Ah) et les 2 autres (110Ah et 90Ah) a quoi servent-elles?
c) Y a t'il une liaison +B démarreur avec +B Alternateur ?
D) Le répartiteur de charge Victron est'il a diodes ou mofset ?
e) Ou sont situés les divers coupes-batteries ?
F) Quel est ton choix dans la repartition des capacités de tes batteries ?
etc...
Mamita


18 fév. 2024

le schéma n' est pas complet , il y a 1 cable rouge qui va du coupe circuit coupleur vers le moteur, je n' ai pas été jusqu' au bout.

a) non, le chargeur est rarement branché, le bateau est à terre 6 mois par an, sur une bouée le reste, donc durant la periode voile, je ne peux recharger qu' avec le moteur, d' ou l' installation des panneaux solaires pour recharger au mouillage.
b) la batterie de 90 Ah est pour le moteur, la 110 pour les servitudes, mais avec le coupleur, elles s' allument tout le temps ensemble, d' ou ma question par rapport au répartiteur de charge.
c)ça je n' ai pas regardé,
d) d' après la documentation de victron, ce sont des répartiteurs à FET (je ne sais pas ce que c' est)
e) il y a le classique coupeur coupleur d' origine pour la batterie moteur et la batterie servitude, pour la batterie guindeau , elle a son propre coupe circuit.
f) j' idée est de recharger les batteries pendant les périodes de non utilisation,


19 fév. 2024

Re,
1°) "...quand je mets le coupe batterie sur off, je n' ai rien , c' est normal. Dans les trois autres positions , j' ai toujours les batteries 1+2 en marche....".
Avec ton dessin *, quand tu es dans les 3 autres positions, les batteries 1+2 (moteur et services) services sont obligées d’être toujours sous tension...puisque elles sont *reliées ensembles *sur la seule sortie du chargeur de quai. *Mais comme tu as aussi une **liaison qui part de l'alternateur vers le coupleur , et qui va vers l’entrée du répartiteur , les batteries seront alimentée... Ce n'est pas le répartiteur de charge qui est fautif, c'est ton montage filaire qui n'est pas cohérent !

.2°) si tu veux mettre des PS en plus, il faudrait que le +12v arrive sur une deuxième borne entrée du répartiteur de charge *: La première borne servira pour l'alternateur et la 2e borne servira pour les PS. Dans l'idéal ,Il faudrait donc un répartiteur à *2 entrées et 3 sorties

D'après la documentation de victron, ce sont des répartiteurs à FET (je ne sais pas ce que c' est)/:
(R) Ce répartiteur à Fet a beaucoup moins de perte que celui a diodes (c'est le moins pire).

Si tu veux , je pourrai te proposer un schéma prochainement.
Mamita


19 fév. 2024

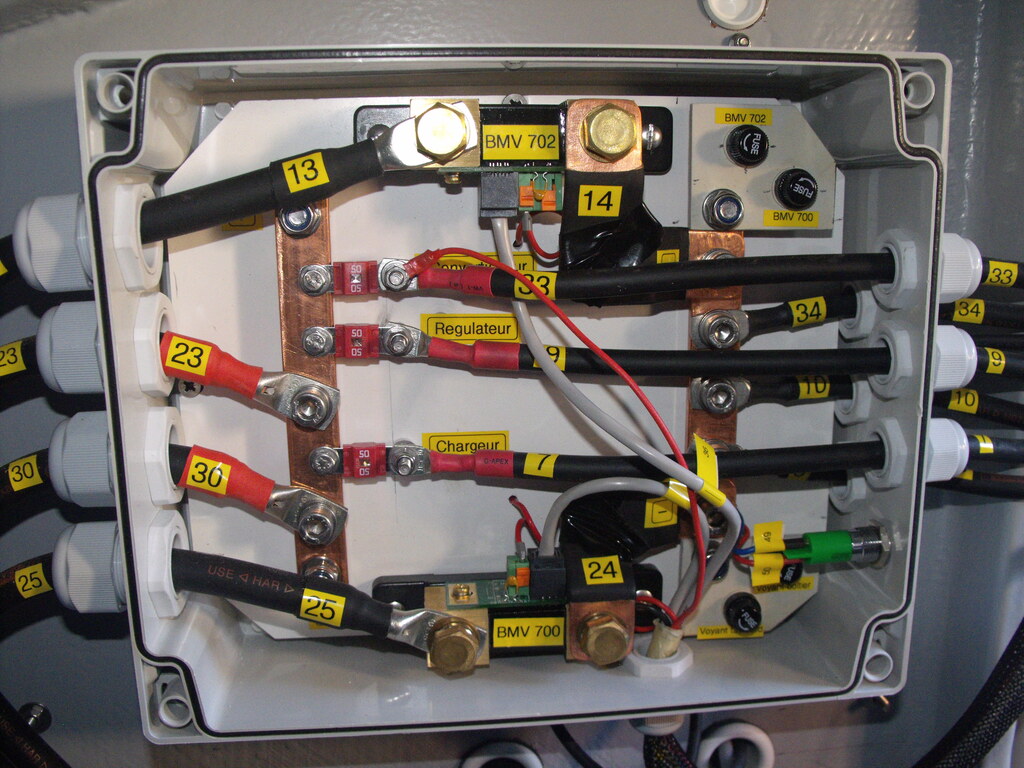

Si tu dois refaire un schéma, commence par créer une mini armoire électrique munie de 2 barres cuivre, une + et une - (bar bus) sur lesquelles tu viendra raccorder tous tes équipements (avec fusible sur les départs). Ceci en remplacement des raccordements directs sur les borniers des appareils .


Mamita:Salut PeeFI, Je t'ai envoyé un MP sur HeO.Mamita·le 19 fév. 11:44
19 fév. 2024

merci pour vos réponses, j' aurai du me rendre compte que le couplage des batteries venait du chargeur.
Je n' aurai pas le temps de refaire tout le circuit cette année.
ce dont je me rends compte, c' est que
- j' ai 2 batteries différentes qui sont reliées entre elles.
- la batterie du guindeau n' est rechargée que par l' alternateur. Donc, quand le bateau est à terre pendant plusieurs mois, elle ne se recharge pas.
ce que je peux faire dans l' immédiat, et qui me servira par la suite:
- remplacer le chargeur ac actuel par un chargeur avec 3 sorties, 1 par batterie.
- brancher le régulateur solaire sur la batterie de servitude

mamita, je veux bien un schéma.
merci


19 fév. 2024

Re,
"...mamita, je veux bien un schéma..."
Ca devrait te faire un bon sujet d'étude .
Mamita


21 fév. 2024

merci mamita ,
j' avais pris une photo de l' argofet, il y a une fiche male qui n' est branchée sur rien, et en regardant la doc victron, c 'est une entrée auxiliaire.
d ' après le schéma , je supprime aussi le coupleur, l' idée d' une solution de secours pour le moteur me plaisait pourtant.


Mamita:Re, Le schema est utilisé pour etre tout en automatique... Si tu tiens à mettre un coupleur "manuel" de secours entre le + batterie moteur et .le +batterie services, libre a toi...Mamita·le 21 fév. 22:05
