SCHEMA DEMARREUR VOLVO MD5

Bonjour à tous, j'ai récupéré un Volvo MD5B, mais étant nul en électricité, quelqu'un pourrait-il m'envoyer le câblage du démarreur, c'est à priori très facile selon toutes les personnes interrogées, mais personne n'a pu me fournir ce schéma, il y a deux grosses tiges filetées avec rondelles et écrou (+ ??)et deux petites cosses mâles ? Merci par avance à toutes les âmes charitables qui voudront bien m'aider. Jean Louis

L'équipage
paillottespaillottes
18 juin 2009
attracteurattracteur
18 juin 2009

Regarde là dedans
www.marinepartsexpress.com[...]fs.html

il y a tous les moteurs

Répondre
paillottespaillottes
18 juin 2009

SCHEMA DEMARREUR VOLVO MD5B
Merci pour votre réponse, j'ai bien trouvé le moteur, mais pas de schéma détaillé, simplement les gaines cela ne m'en dit pas plus, merci quand même.

Répondre
------
18 juin 2009

si tu as un dessin ou une photo
à communiquer en précisant l'endroit où se trouve ce que tu dis à savoir:
" il y a deux grosses tiges filetées avec rondelles et écrou (+ ??)et deux petites cosses mâles ? "
et il sera facile de te répondre ce qui se branche là...

amicalement

Répondre
------
19 juin 200916 juin 2020

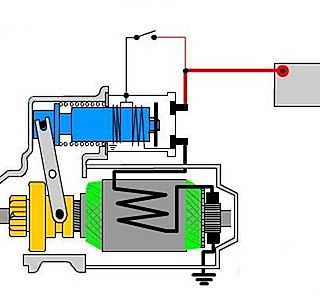

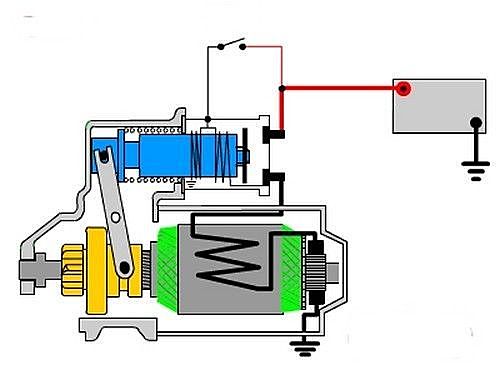

Schema
standard...

Des "deux grosses tiges filetées avec rondelles et écrou" il y en a une qui est déjà prise : c'est la sortie du solénoïde vers le moteur, celle qui est libre est le B+.

La faston mâle qui reste va à la position démarrage de la clé de contact.

_/)

Répondre
paillottespaillottes
24 juin 2009

Merci
oui c'est exactement ça !!! merci

Répondre
------
24 juin 2009

MERCI A TOUS
Merci à tous les contributeurs pour leurs réponses, j'ai trouvé mon bonheur (le schéma filaire complet) tout simplement sur le site VOLVO. Merci encore

Répondre
