schéma de câblage voilier

bonjour,

je suis à la recherche de schémas de câblages pour voiliers, , pour m'en inspirer et choisir celui qui me conviendra le mieux. marques et types indifférents.
Merci

L'équipage
10 oct. 2005
10 oct. 2005
0

câble électrique
12v et 220v

10 oct. 2005
0

sa va etre dur ça!!
puisque moi je dirais qu'il ny a pas deux bateaux amenagé les meme,mais bon tout est faisable ;-)

10 oct. 2005
0

regarde

dans les archives, l'article de Robert sur le 12v en particulier

:-)

10 oct. 2005
0

voir les schémas
dans les sites des construteurs tels que ETAP et HALLBERG RASSY. Dans chaque site il est possible de télécharger les manuels d'utilisation qui comportent les schémas électriques, c'est complet et détaillé. Bonne pêche.

10 oct. 2005
0

schémas...
merci Marc

10 oct. 200516 juin 2020
0

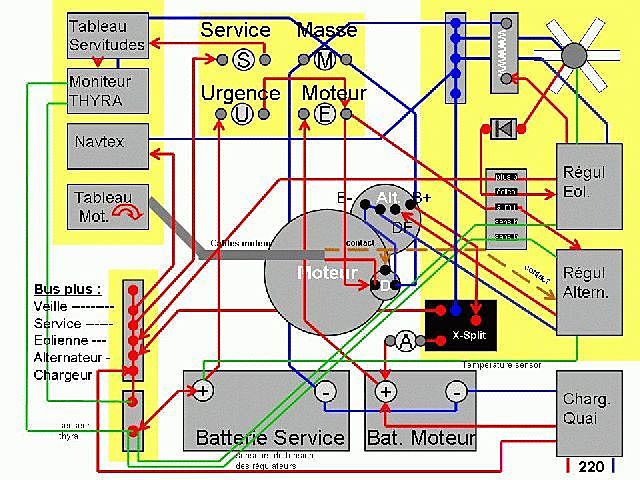

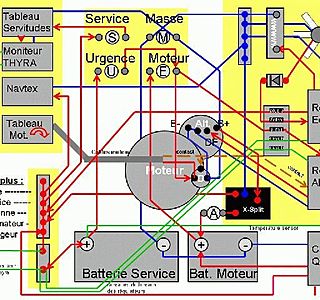

Mon cablage ...
qui me donne toute satisfaction pour la partie réalisée (tout sauf l'éolienne)...

Suis intéressé de savoir si tu y retrouveras tes petits !

Bon courage

Loïc

10 oct. 2005
0

intéressant
c'est net en effet...
j'avais juste une ou deux questions:
quel est le composant sous le bus "+" à gauche?
peux-tu donner quelques infos sur le composant "x-plit" ?

merci à tous pour votre contribution

10 oct. 2005
0

Composants
Sous le bus + : le shunt de l'ampèremètre Thyra qui lui permet de savoir en permananece la dif de potentiel et donc l'amérage tiré, cela dit je crois qu'il est plus orthodoxe de le mettre sur le - ?

Le X Split : un séparateur sans perte de charge
www.dg2k.co.uk[...]lit.htm

Dernier point : le régulateur est un Balmar MaxCharge
www.balmar.net[...]in.html

Et comme le dit Tilikum, les bus permettent à la fois de faire net et d'y voir clair.

Bonne soirée

Loïc

10 oct. 2005
0

Précision
Il y a un coupe circuit (A) qui sert à stopper l'alimentation de la batterie moteur et permet ainsi de tout récupérer pour la batterie service 90% du temps.

10 oct. 2005
0

Très propre, l'usage
des bus : cela évite l'habituel paquet de nouilles aux bornes des batteries ! ;-)

_/)

10 oct. 2005
0

Pour le shunt
cela dépend du fabricant, si c'est prévu pour être monté sur le moins, c'est là qu'il faut le monter, pareil si c'est prévu pour être monté sur le plus. C'est le schéma interne de l'appareil de mesure qui décide et ce n'est pas interchangable...

Il n'y a aucune difference de fonctionnement.

Perso, je préfère le montage sur le moins, car il y a toujours moins de fils que sur le plus ;-)

_/)

11 oct. 2005
0

schéma de câblage
j'ai maintenant plusieurs schémas, il ne me reste
qu'à plancher dessus.

merci à tous les contributeurs!

en vous souhaitant beaucoup de plaisir sur l'eau...
