Saidrive Yanmar SD20

Bonjour à tous,
je viens d'acquérir un saildrive SD20 pour équiper mon 2GM20, qui sera monté sur le voilier en construction.
L'engin est en pièce détachée. Le remontage ne me semble pas compliqué mais par mesure de sécurité, il me semble judicieux de m'appuyer sur le livre d'entretien réparation avec vues explosées etc...
L'un de vous aurait-il cela dans son grenier, ou un autre connaîtrait LE site magique où je pourrait télécharger mon bonheur?
Abuserai-je en demandant aux différents propriétaires d'un SD20 ce qu'il en pense, et ses avis en matière d'entretien?
Merci d'avance!
Le printemps arrive, c'est le scoop que je vous envoie en échange...

L'équipage
14 mar. 2012
14 mar. 2012
0

Le titre est bien sur: SaiLdrive Yanmar SD20...

14 mar. 2012
0

Sur le site Yanmar tu devrais trouver ton bonheur :
www.yanmarmarine.com[...]ystems/

15 mar. 2012
0

Merci Teles, mais il n'y a pas grand chose sur ce site, disons qu'il ne s'y trouve que la pub et le mode d'emploi. Je cherche plutôt un éclaté, ou un bouquin d'atelier tu vois. Il y avait ça sur un site mais cela concernait les moteurs je crois. Bien pratique d'ailleurs!
Par contre, j'ai vu le prix de certaines pièces comme les joints flotants ou le cache déflecteurs qui se fixe sous la coque. Au poids, c'est le prix du diamant!!!!

15 mar. 2012
0

Tu as quelques trucs, ici. La référence du catalogue de pièces Yanmar pour le SD20 est Y00F4021. Mes recherches sur le net sont restées vaines. Si quelqu'un est plus malin que moi en recherches (c'est pas dur, hein)

www.marinedieseldirect.com[...]log.php

15 mar. 2012
0

Merci Chtit Luma, le catalogue est complet mais hélas aucune vue qui permette de s'orienter dans les choix des pièces. Je suis toujours en recherche donc. Je vais lancer une recherche en anglais....

15 mar. 2012
0

le manuel d'utilisation ici:
www.marathondiesel.com[...]ual.pdf

15 mar. 2012
0

Bonsoir,
j'ai une même demande: un manuel d'atelier pour remonter un sail drive volvo 120s.
Au cas ou....
merci, david.

16 mar. 2012
0

Enfin, un lien d'un magasin en ligne pour acheter le manuel, le vrai je pense.
www.shipstore.com[...]21.html

16 mar. 2012
0

Flûte, je pense qu'ils n'envoient pas en Europe. C'est aux US.

16 mar. 2012
0

Merci pour vos contributions. J'ai envoyé un mail aux USA, j'attends la réponse. Mais j'ai l'impression qu'il s'agit aussi du mode d'emploi que m'a été fourni avec le saildrive. J'essaie de retrouver le site où on trouve tous les manuels techniques des moteurs marins, p'têt que ça s'y trouve?

16 mar. 2012
0

voici le lien qui normalement doit te donner accès à ce que tu recherches pour une embase sd20. Bonne soirée l-36.com[...]pdf.php '

16 mar. 2012
0

Suuuuuuuuper!!!!! Merci matelot@19292!!!!
Exactement ce qu'il faut!
Merci à tous d'ailleurs. C'est l'entraide et la collaboration!
Je m'y plonge!

17 mar. 2012
0

Donc, si l'un de vous a besoin du manuel technique du SD20, me faire signe et je mail.

17 mar. 2012
0

Pour matelot@19292

Merci beaucoup pour le lien. Jusqu'à présent, je n'avais trouvé que de bric et de broc. Par contre, je n'ai as compris comment on fait pour télécharger. Un tuyau?

17 mar. 2012
0

pour chtit luma: normalement ce document est protégé tu ne peux que l'imprimer mais si tu le souhaites je peux te l'envoyer en mp tu pourras l'enregistrer .

17 mar. 2012
0

@ Matelot

Oui, je veux bien, merci.

17 mar. 2012
0

Pour chtitLuma je peux te l'envoyer en pièce jointe mais donne-moi une adresse mail.

17 mar. 2012
0

En fait, si tu tentes de l'imprimer, Windows 7 te l'enregistre automatiquement en format "xps". Tu l'enregistres alors où tu veux sur ton ordi et te le visionne quand tu le souhaites, tu peux aussi l’imprimer. Attention, ce manuel est en anglais, mais bon, il y a les images...

18 mar. 2012
0

@ Matelot: MP envoyé

@ Meretvent: j'ai XP. J'ai essayé de l'imprimer en tant que fichier, mais ça a l'air protégé contre ça aussi. Pour l'anglais, pas de problème.

18 mar. 201216 juin 2020
0

Ah là là ! Ces marins informaticiens.
Voici le manuel en fichier pdf,(mais en anglais)
je pense que ça devrait passer.
Bonne lecture.

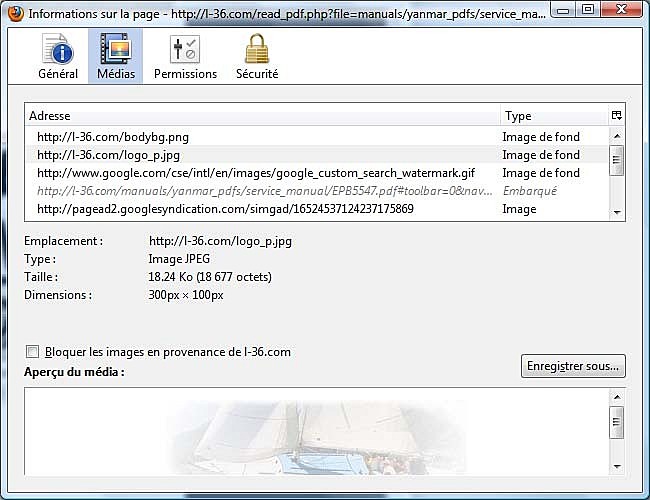

Astuce: Si un fichier de ce genre n'est pas directement enregistrable ou imprimable et si vous avez Firefox, une fois ce document affiché à l'écran, cliquer sur la barre de menus, "Outils" puis "Informations sur la page", un cadre s'ouvre et cliquer sur l'icone "Médias" et cherchez la ligne dans Adresse et Type "embarqué" (en principe écrit en grisé). Sélectionner cette ligne et l'enregistrer sous... (le nom et dans le dossier que vous voulez)
(une image vaut mieux qu'un long discours) la voici.
ça marche fréquemment aussi pour les fichiers swf (flash).
C'est nettement moins évident et pratique à faire par internet explorer et le "embarqué" n'est pas toujours visible.

ça ne fonctionne pas à tous les coups mais souvent quand même.
j'espère que ça vous rendra service.


19 mar. 2012
0

Pour ceux en Windows et IE, toutes versions, démarrez le chargement du fichier qui vous intéresse, puis dans le PDF affiché à l’écran faite un clic droit, sélectionnez Afficher les boutons du navigateur, une barre s’ouvre a droite, clic droit sur cette barre, sélectionnez Masquer les boutons du navigateur, la barre s’efface, et en dirigeant le curseur de la souris vers le haut et le milieu du document vous verrez apparaître le menu d’enregistrement et d’impression de fichier et de zoom…
@+
Alain

28 avr. 2012
0

Bonjour à toutes et tous,

Je "squate" ce topic car récent, et sur le même sujet de façon à "centraliser".

ayant de la mayonnaise dans mon embase sd20, j'ai fais de multiple recherche documentaire afin d'essayer de résoudre le problème.
J'ai trouvé la vidéo de démo d'un cata échoué sur banc de sable (et regardé).
J'ai trouve les manuels ateliers et d'utilisateur en anglais, ou les méthodologies sont bien expliquées, les couples de serrage aussi etc ...

Mais rien concernant les références des pièces à changer ...
Ex dans le manuel atelier, dans la rubrique changement des joints de bas d'embase, on trouve les couples de serrage, les outils spéciaux (qui ne semblent pourtant pas nécessaire dans la vidéo sus mentionné), mais aucune référence de ces joints :'(

Si l'un d'entre vous avait ces références, ou un lien pour les trouver, j'avoue que celà m'enlèverais une épine du pied ...

D'avance merci.

Cordialement,

Shamane

29 avr. 201216 juin 2020
0

A force de chercher, on finit par trouver ...
Vue le peu de réponse, l'information peut servir à d'autres ...

Alors, en 1er il faut savoir que fenwick à le monopole de la distribution des pièces yanmar (grossiste), ce qui explique à priori en grande partie le prix des pièces en france ...
Ils ont LEUR référence de pièce bien a eu, pas forcément le même qu'à l'internationnal ...
Les références qui suivent doivent être les ref internationnale utilisable pour commander directement sur la majorité des sites étranger, pour commander en france ou chez fenwick, leur indiquer cette ref internationnale en spécifiant bien qu'il ne s'agit pas de celle pour la france pour qu'il corrige grace a leur table de correspondance.

Cordialement,

Shamane

29 avr. 201229 avr. 2012
0

Une question à tout hasard ...

Dans la vidéo linké sur quelque msg, on voit entre les 2 joints 2 circlips ...


En parlant avec un copain féru de mécanique on trouvait plus "logique" de mettre une entretoise entre ces 2 joints ...

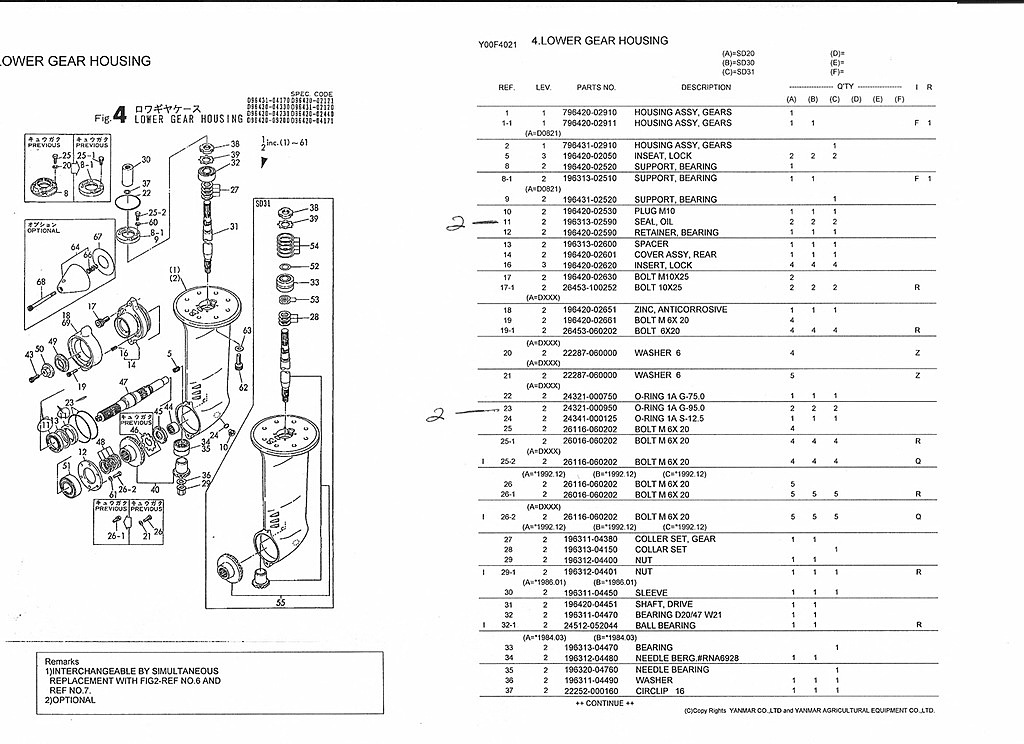

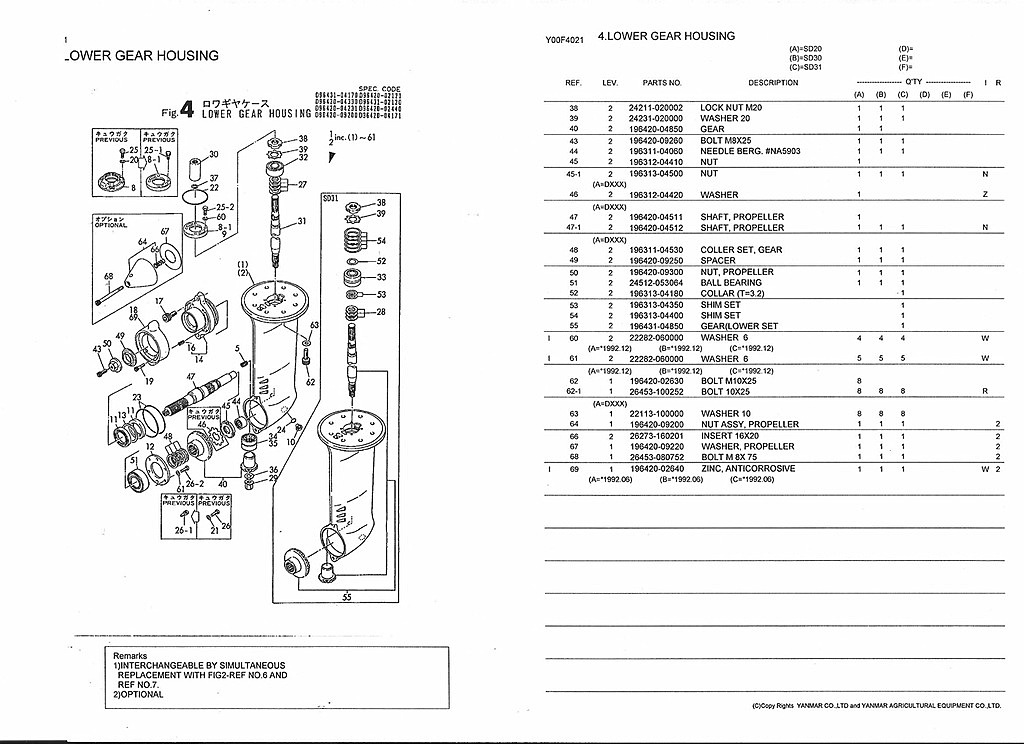

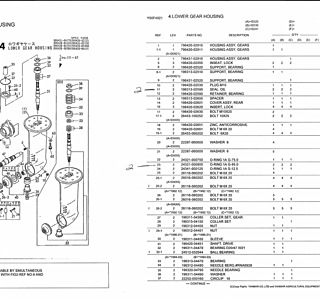

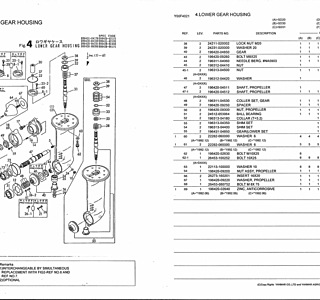

Or sur les doc en pj la pièce N°13 est un "spacer" soit une entretoise ...
Pour ceux qui auraient fait cet entretien .... Entretoise ou 2 circlips ?

D'avance un grand merci, comptant faire cette manip posé sur le sable le temps d'une marée il faut impérativement que j'ai toutes les pièces à bord ...

Cordialement,

Shamane

Les 1eres ref semblent etre les anciennes, celles après les // semblent les nouvelles :

o-ring 1a s-12.5 24341-000125 // 196313-02591 joint torique bouchon de vidange
o-ring 1a g-95.0 24321-000950
sea, oil 196313-02590 // 196313-02591
spacer 196313-02600 // 196315-02880

29 avr. 201216 juin 2020
0

A tout hasard encore ...

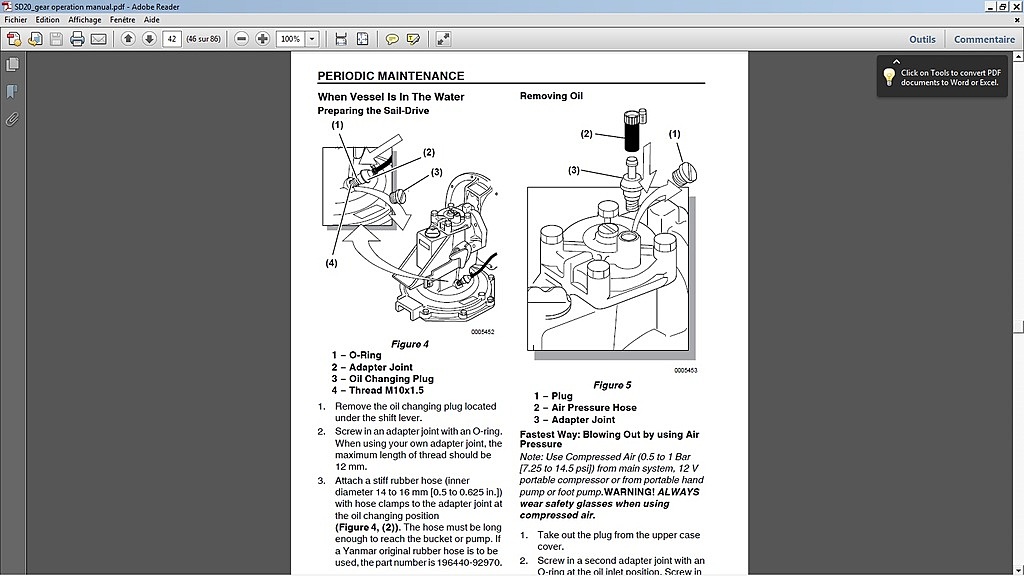

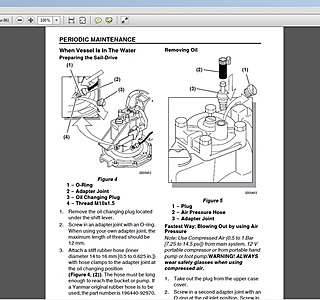

Dans le manuel d'utilisation de l'embase sd20 (voir screen) cela ne correspond pas du tout à "ma" version d'embase ...

Sur la photo de droite 005453, sur la "tête" de mk2, je n'ai que 4 vis et non pas 6 comme indiqué ...
D'autre parts sur la photo de gauche il ne me semble pas avoir cette vis a enlever pour vidanger à flot ...
J'en conclu (à tord ?) que sur le modele qui équipe mon bateau la vidange se fait forcément par la vis de purge par le pied d'embase donc hors d'eau ...

Merci d'avance si vous avez des informations ;)

Cordialement,

Shamane

30 avr. 2012
0

Up ;)

26 mai 2014
0

Tout ça est bien intéressant , y aurait il eu plusieurs modèles de saildrive sd 20 , et comment faire la différence entre les différents modèles?

27 mai 2014
0

d'après le manuel yanmar , le modèle prèsentè sur la PJ de Shamane serait le SD50 ou SD50-4T , qui eux peuvent étre vidangès par pression d'air, bateau à l'eau.
le SD20 se vidange et se remplit par gravitè , bateau au sec.

22 août 201416 juin 2020
0

Pour ceux qui ont besoin voici le catalogue entier des pièces de rechange pour sail drive sd 20, sd 30, ou sd 31.
www.lsm-diesel.dk[...]-31.pdf
