safran Folie Douce

Bonjour,

Mardi j'ai cassé mon safran. Acheté depuis peu, je ramenais mon bateau depuis st Malo jusqu'à la Roche Bernard. Et a 20 mille de Lorient, on commença à trouver un jeu a la barre qui deviendra en arrivant un peu trop important...3 jours plus tard, après l'avoir mis dans un chantier, le verdict tombe. Il est mort.
Du coup aujourd'hui j'ai quelques options, mas au final pas beaucoup de choix.
-Au grand des hasards, quelqu'un aurait il un safran en bon état d'un folie douce? (ca coute rien de demander...)
-Je laisse faire le chantier. (Mais on attendant le devis qui tarde, je sais déjà que ca risque d'être hors budget)
-Je le fais moi même, avec l'aide d'un amis ébéniste, et d'un autre métallurgiste.
Pour le dernier cas de figure, y'a un petit soucis. Le safran d'origine avait déjà été bricolé. La fixation du safran sur la coque était réalisé par deux cornières fait maison. Ca ma parait solide, et simple à réaliser, mais tant qu'à en refaire un, autant bien faire les choses.
Du coup quelqu'un aurait t-il les plants, et ou des photos?
Evidement tous les conseils sont bien venu.
Merci

L'équipage
#Lorient#safran
BonsoirBonsoir
03 mai 2014
longjohn5776longjohn5776
03 mai 2014

Demande les plans chez jeanneau ils les ont forcement
Dans voiles magazine je crois il y a la remise en etat d'un safran ,ça peut t'aider
En revanche ce que tu dis de la fixation du safran à la coque est beaucoup plus inquiétant
Normalement la mèche de gouvernail traverse le coffre ar dans un tube de jaumière avec deux bagues de teflon pour réduire les frottements
L'ensemble meche/safran étant suspendu par la pièce de serrage juste sous la barre. Il ne doit pas y avoir de jeu car c'est le safran qui prend tous les efforts de mer
Je ne vois pas ou tes cornières entrent en jeu.
Des photos aideraient

Répondre
BonsoirBonsoir
03 mai 201416 juin 2020

Merci pour les infos. Lundi j'appelle Jeanneau.

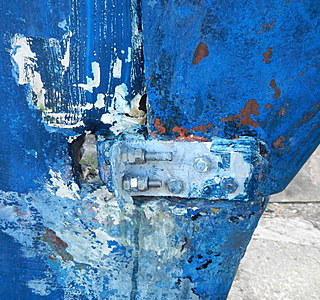

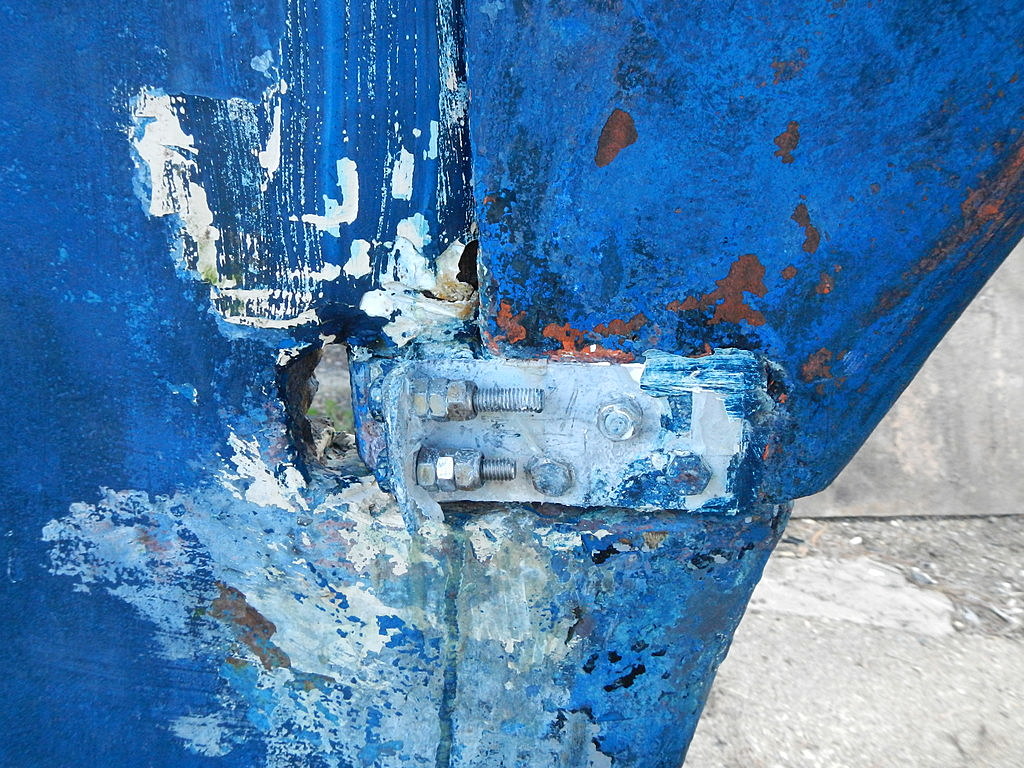

J'ai mis une photo des "cornières". Il y avait du mastic qui protégeait tout ca. D'après le chantier, c'est du bricolage, mais ca restait solide.

Répondre
minas anorminas anor
03 mai 201416 juin 2020

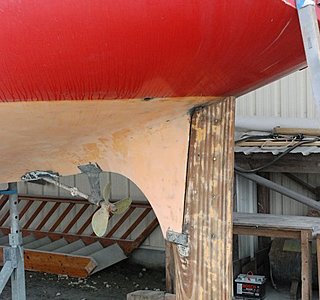

Voici une photo de mon safran pendant le grattage de la carène.

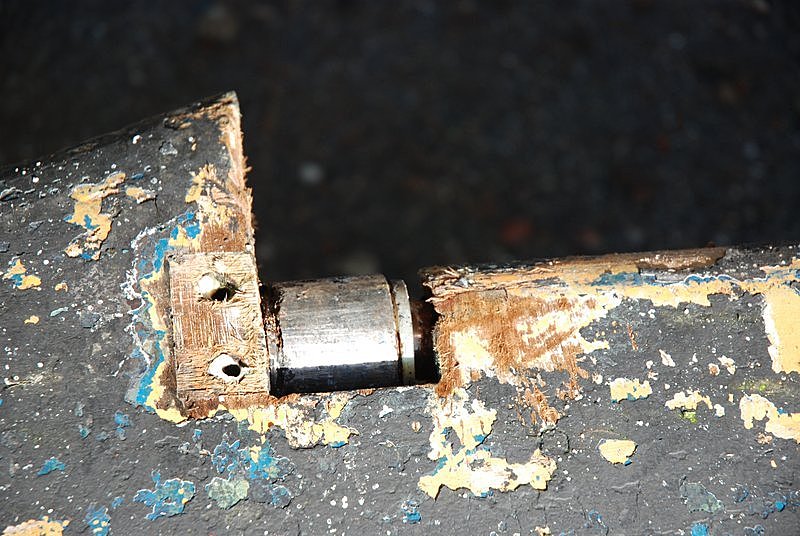

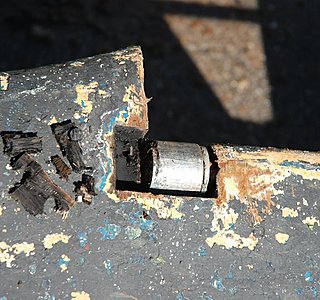

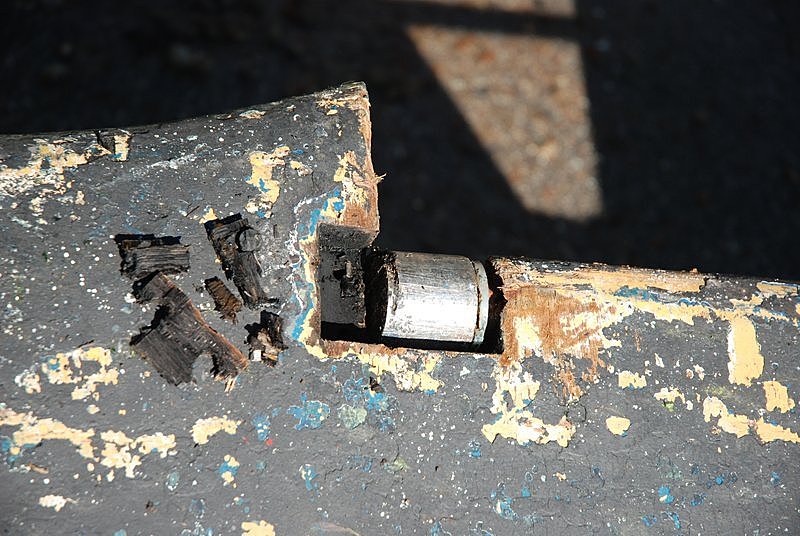

Les 2 autres c'est pour montrer le système de fixation en bas, avec le cube de bois qu'il faut faire sauter pour déposer le safran.

Je n'ai pas encore caréné cette année, je peux prendre des mesures / photos si tu as besoin.

Répondre
longjohn5776longjohn5776
03 mai 2014

Correction
Ton safran n'est pas suspendu mais fixé en bas par la ferrure de femelot
Est ce cela qui est remplacé par les cornières?

Répondre
BonsoirBonsoir
03 mai 2014

Oui. En faite c'est même plus une ferrure de femelot "maison" que des cornières.

Répondre
BonsoirBonsoir
03 mai 2014

Oui. En faite c'est même plus une ferrure de femelot "maison" que des cornières.

Répondre
longjohn5776longjohn5776
03 mai 2014

Ok j'ai retrouvé les articles . En fait c'est dans voiles et voilier n° 481,482 et 483

"Refaire son safran, une réparation épicée"

Tu peux les commander sur le site VV je crois

Bon courage

Répondre
BonsoirBonsoir
05 mai 2014

Merci pour les infos.

Répondre
Mathieu Enfant SauvageMathieu Enfant Sauvage
16 mai 2023

Bonjour,
Je relance ce fil. Je suis à la recherche des plans/dimensions d'un safran de brin de folie ou folie douce. Si quelqu'un en connait un sur terre-plein, est-il possible de prendre une photo / un dessein et le mesurer dans ses différentes dimensions?
Merci

Répondre
mab22mab22
04 juil. 2023

Bonjour, je vends un safran de folie douce, refait à neuf en 2006 par un charpentier de marine. Il est hors de l'eau depuis 2021, antifouling décapé jusqu'au primaire epoxy. Mon voilier part en déconstruction suite à un sinistre dans un chantier à Hennebont. Le safran n'a rien eu.

Répondre
Elpeyo, le poisson rougeElpeyo, le poisson rouge
19 mai 2023

Bonjour Mathieu,

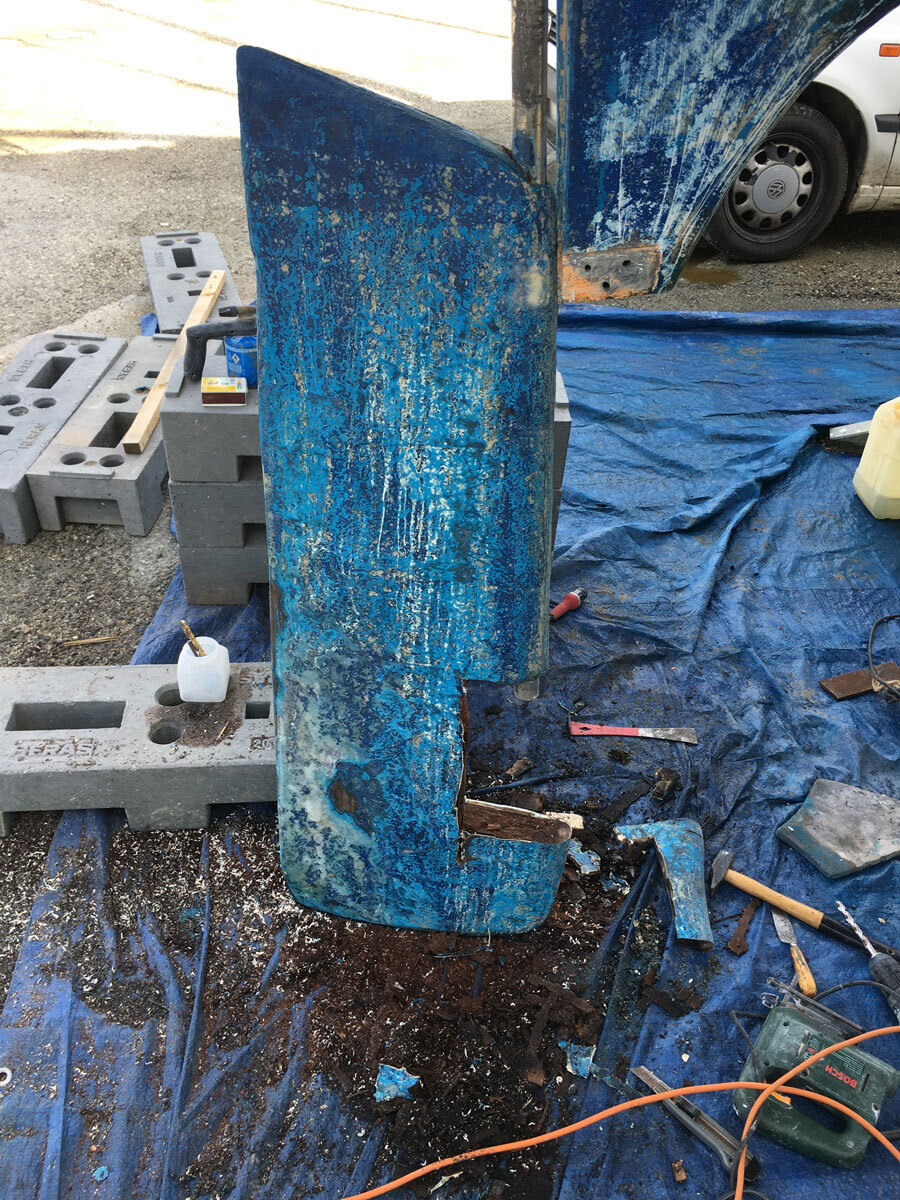

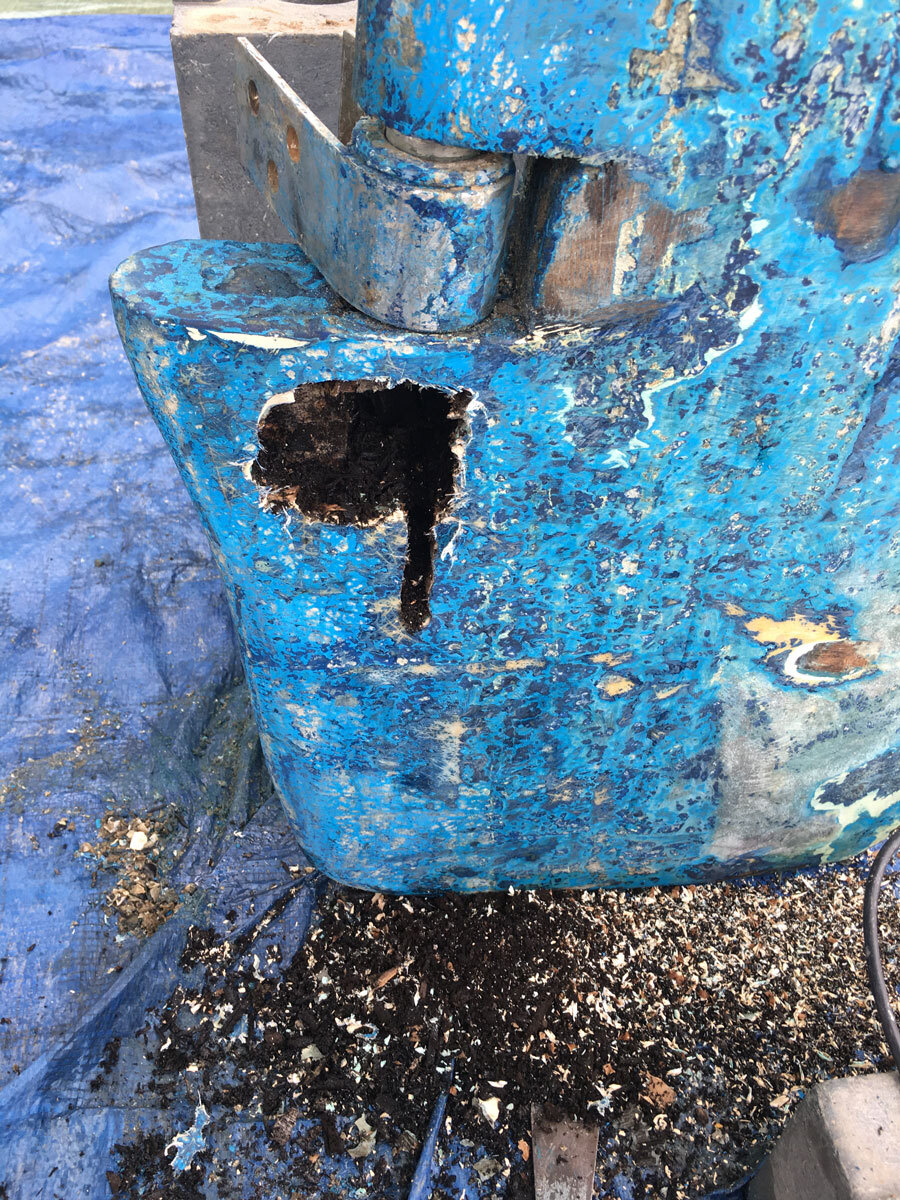

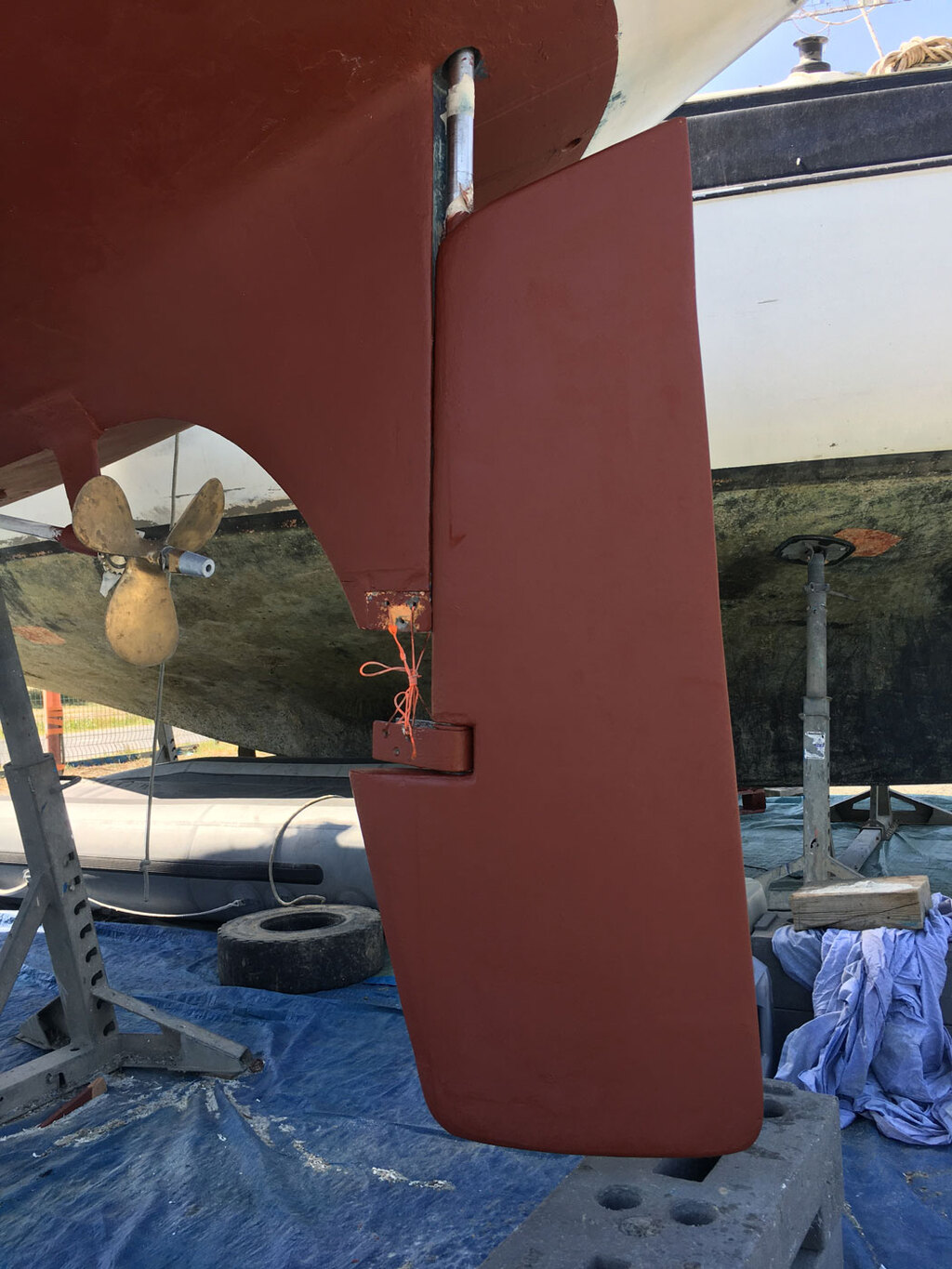

J'ai renforcé une partie pourrie sur le safran de notre Folie Douce, je recherche les photos sur mon disque de sauvegarde et je te ferai passer. Ici une vue générale avant remontage, la seule photo présente sur cet ordi.

Répondre
Elpeyo, le poisson rougeElpeyo, le poisson rouge
19 mai 202319 mai 2023

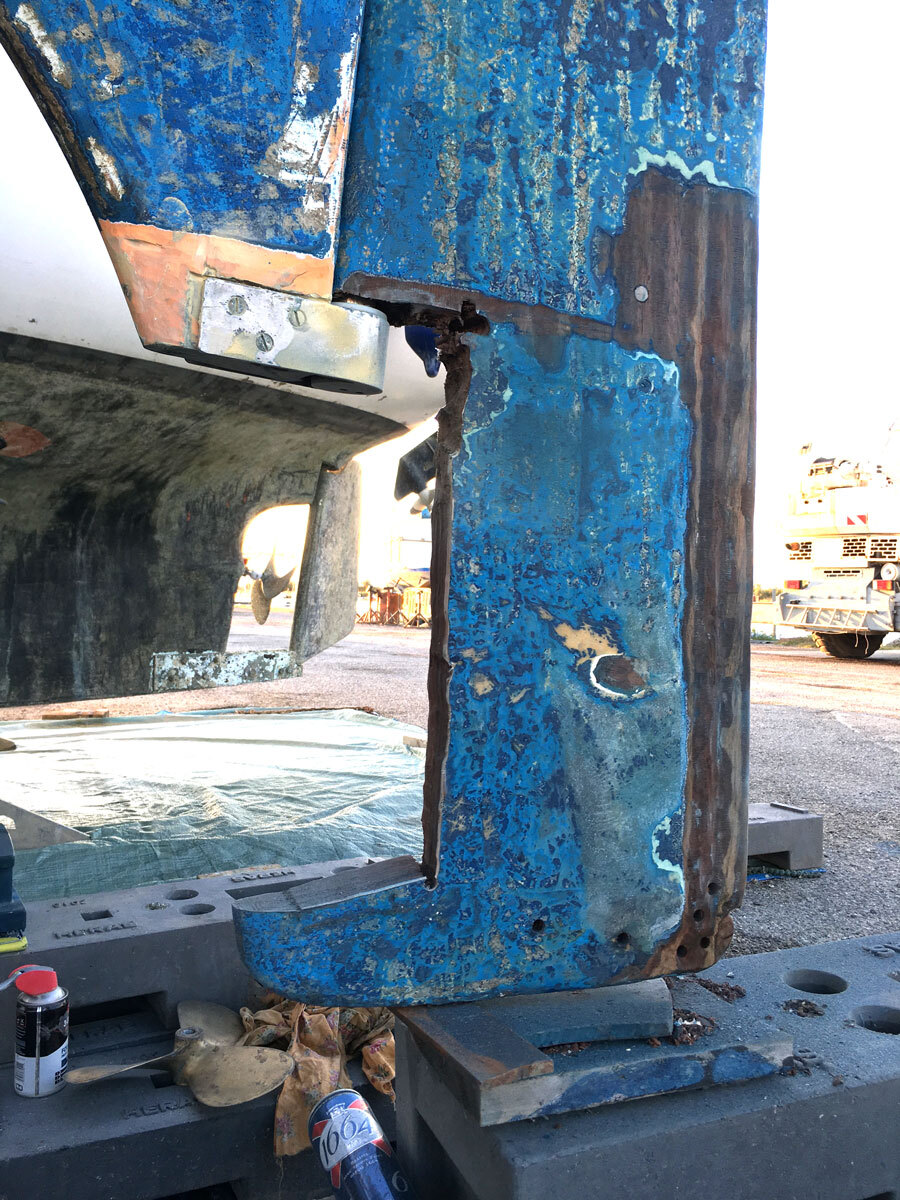

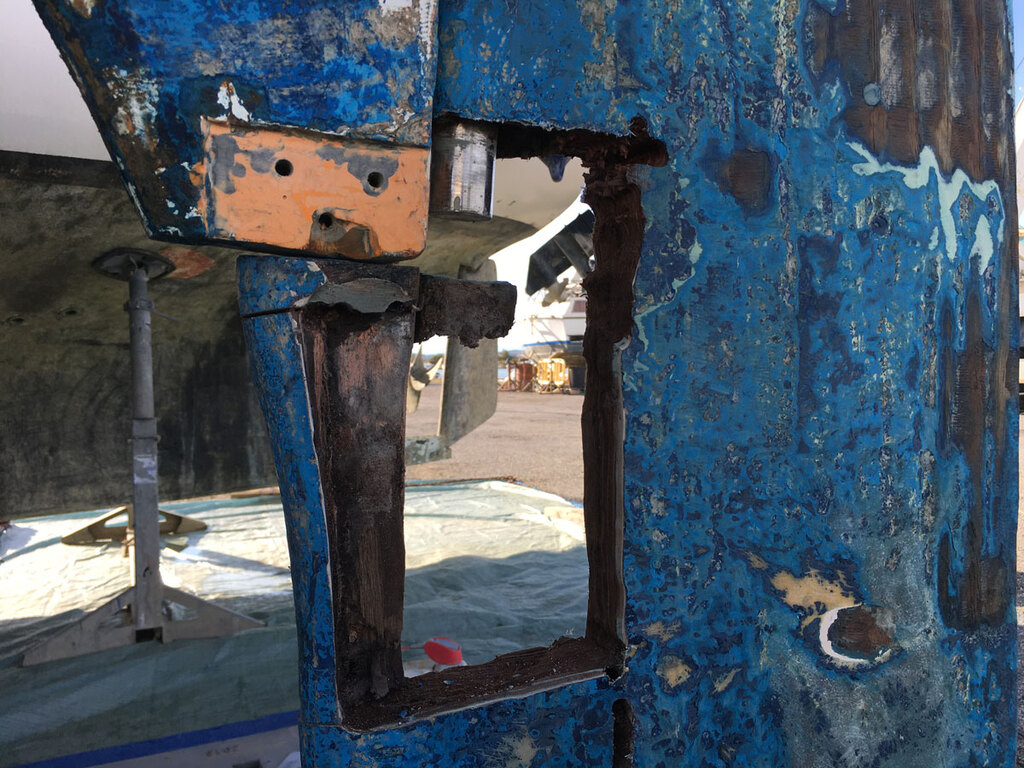

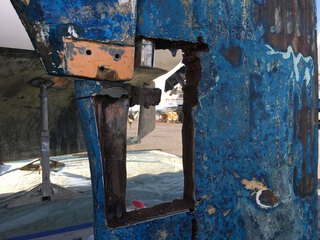

Retrouvées, mais je crois qu'elles n'apporteront rien à ta recherche...
Je pourrai prendre les mesures d'ici quinze jours, mais il est à flots, ce sera "à peu de choses près".
J'espère que quelqu'un répondra plus précisément à ta demande, bateau au sec.
Pierre

Répondre
Mathieu Enfant SauvageMathieu Enfant Sauvage
19 mai 2023

Merci beaucoup Elpeyo.
Ces photos seront bien utiles.
Jeanneau m'a également envoyé un scan des plans, sans les cotes mais avec tout le système de bague, à dispo en MP.
Je ne suis pas sur place, mais à priori safran cassé sur le dernier tiers, au niveau de la crapaudine. La liaison aileron/coque sera également à vérifier.
Encore merci à toi, et à Jeanneau qui n'a pas grand chose à gagner mais apporte encore le support de ses archives.

Répondre
