Safran Aloa 25 (plan ou piste de recherche)

Bonjour, j'ai cassé mon safran en mer donc toute la partie immergée (le plus gros) est tombé au fond de la mer méditerranée sur la pointe sud Est de la Corse. Avez vous des pistes de recherches pour retrouver le plan détaillé du safran d'origine afin d'en refaire un.
Merci d'avance pour votre aide.

Cordialement,
Charles Balloffet

L'équipage
11 juil. 2022
12 juil. 2022
0

Ah! Il m’est arrivé pareil au large de Trebeurden. A croire que les safrans d’Aloa 25 ont du mal à dépasser la 40taine!

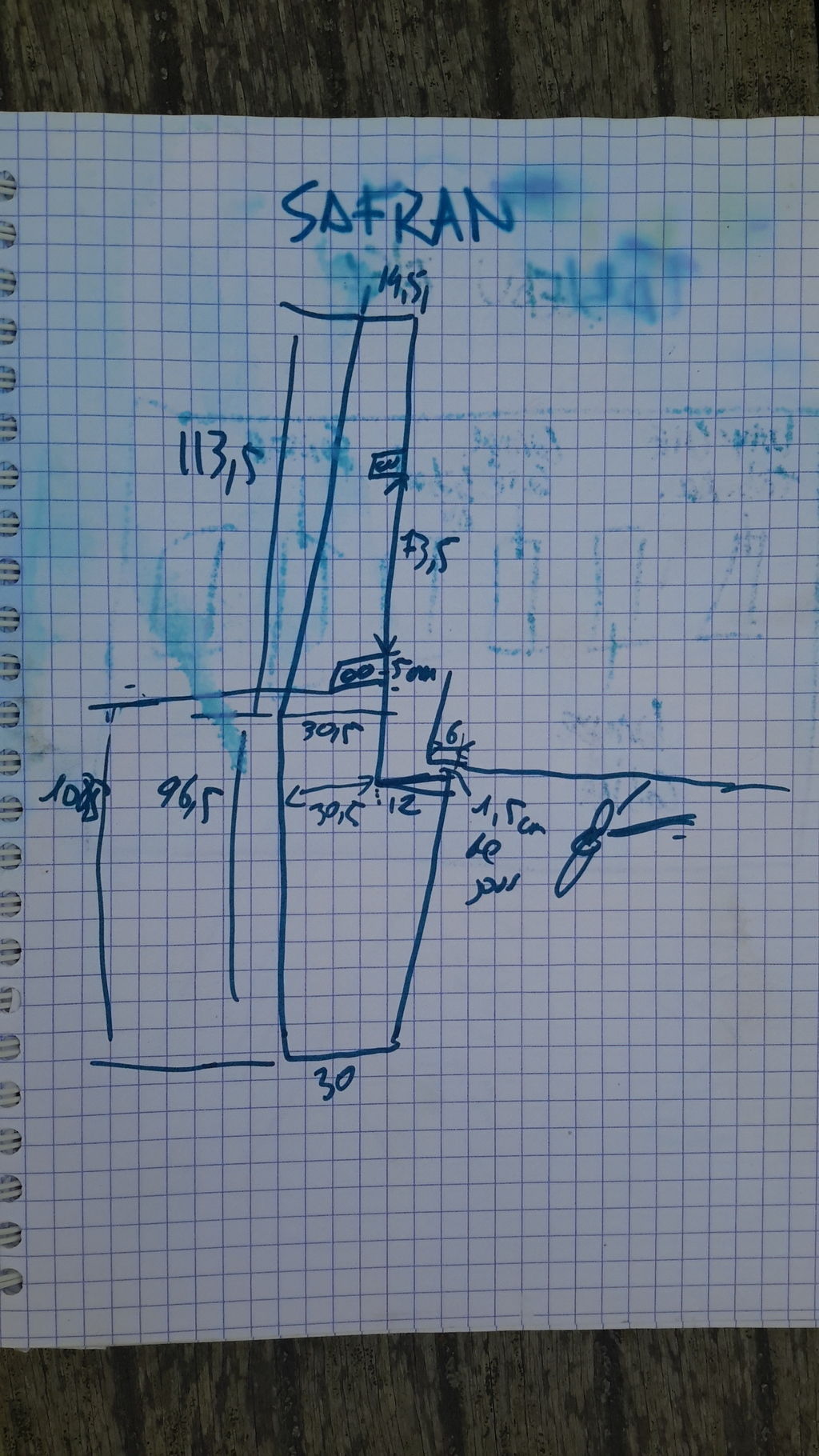

Mais j’ai eu de la chance, le sinistre est arrivé le jeudi, l’excellent chantier du Toeno a récupéré la partie haute plus mon plan (ci joint) le vendredi, et j’ai eu un safran tout neuf en sapelli le lundi pour moins de 500 €, que l’assurance a fini par prendre en charge au bout de quelques aller-retour argumentaires néanmoins.

J’ai une partie du safran dans mon jardin (j’avais commencé à le retailler pour mon canote actuel), si tu as besoin d’autres mesures n’hesites pas.

Fj


13 juil. 2022
-1

Merci funky junky pour ton plan, les côte on l'air de correspondre à ce que je pensais. De quelle épaisseur est le bord d'attaque et le bord de fuite ?
Je suis dans la ferronnerie donc j'ai peut-être la possibilité de le faire en aluminium, est ce une bonne idée sur un bateau en polyester ?


14 juil. 2022
0

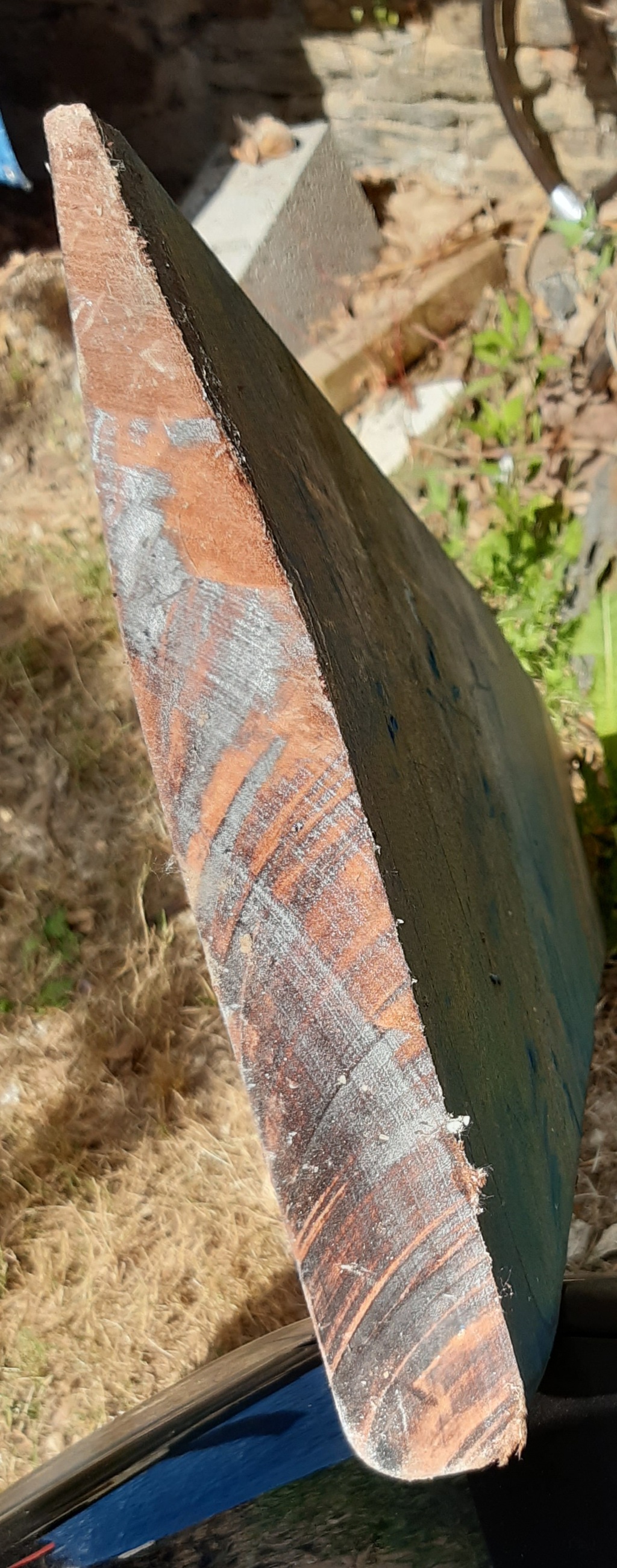

Le bord d'attaque est un bout rond (demi-cercle) qui fait 44 mm de diamètre et le bord de fuite est un méplat chanfreiné qui fait 14 mm.
Voir photo


Funky Junky:Je ne sais pas si tu gagneras en aluminium, car la taille est importante et les efforts semblent conséquents (il s'agit d'un safran non compensé) donc peut-être pourrat-il se déformer...Bon je dis ça mais je ne suis pas du tout ingénieur et je n'y connais rien en echantillonnage ni résistance des matériaux !·le 14 juil. 2022 11:48
18 juil. 2022
0

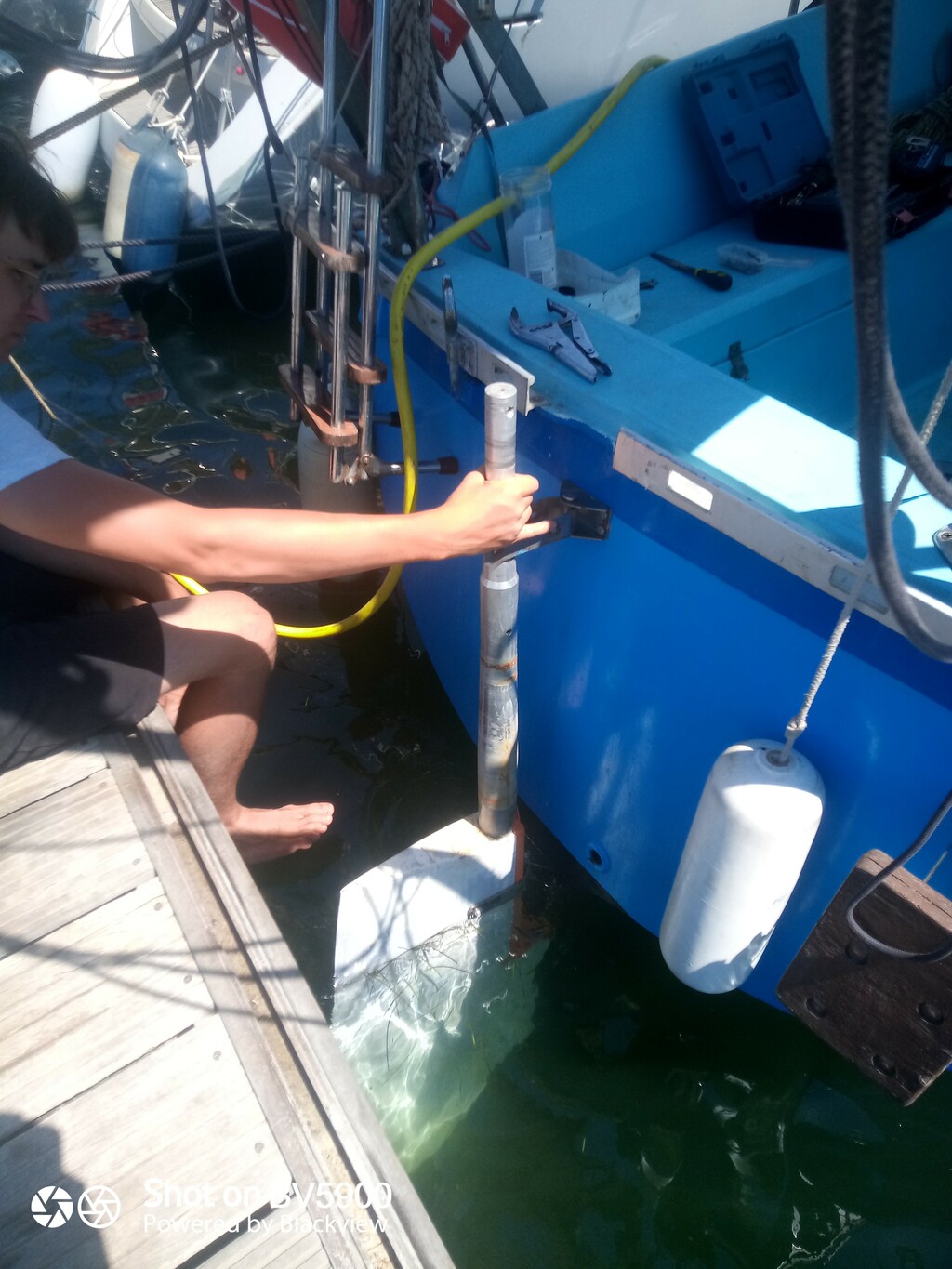

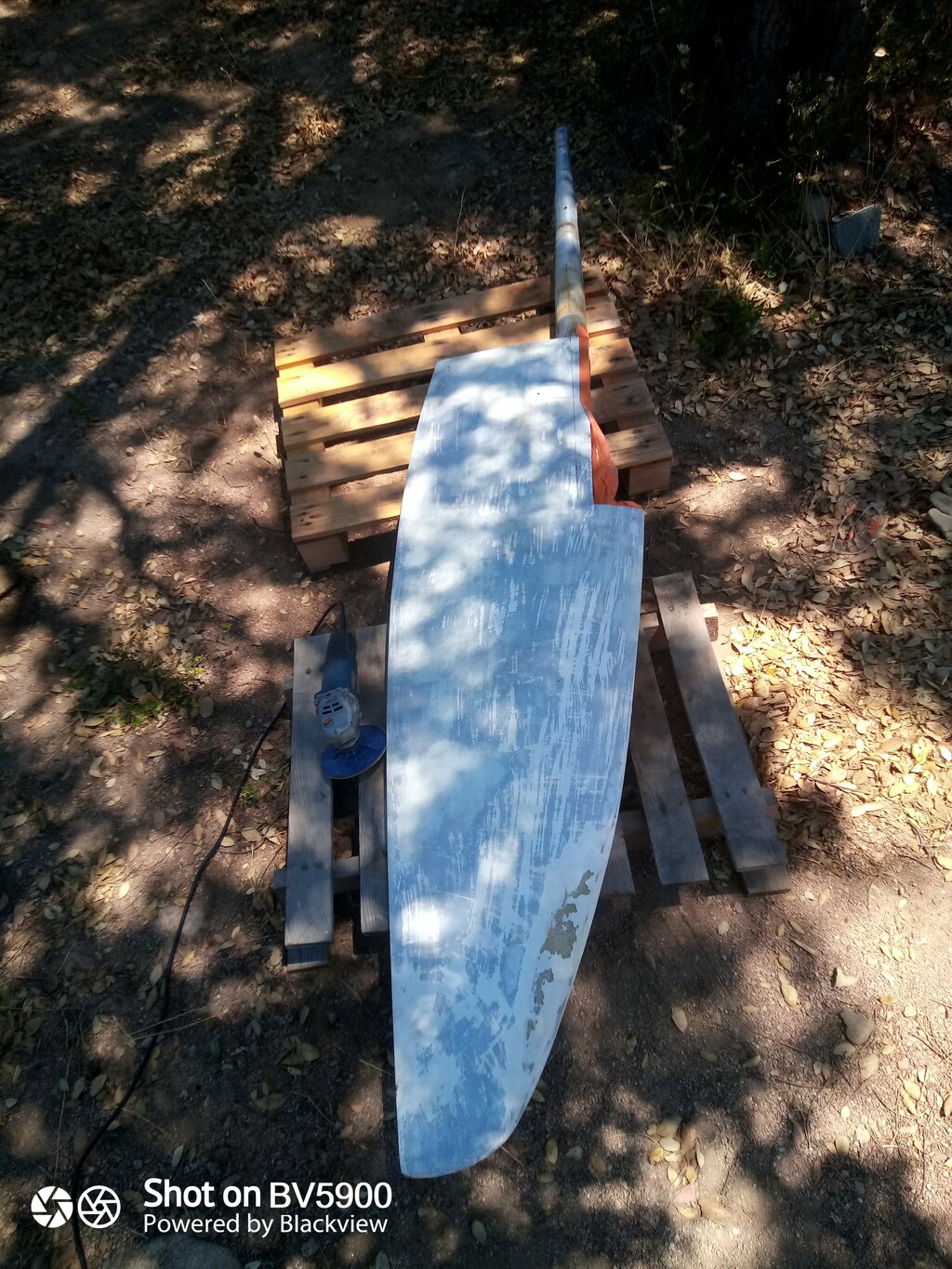

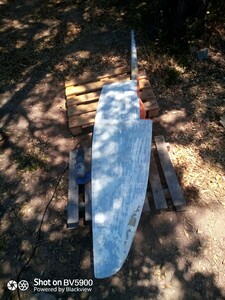

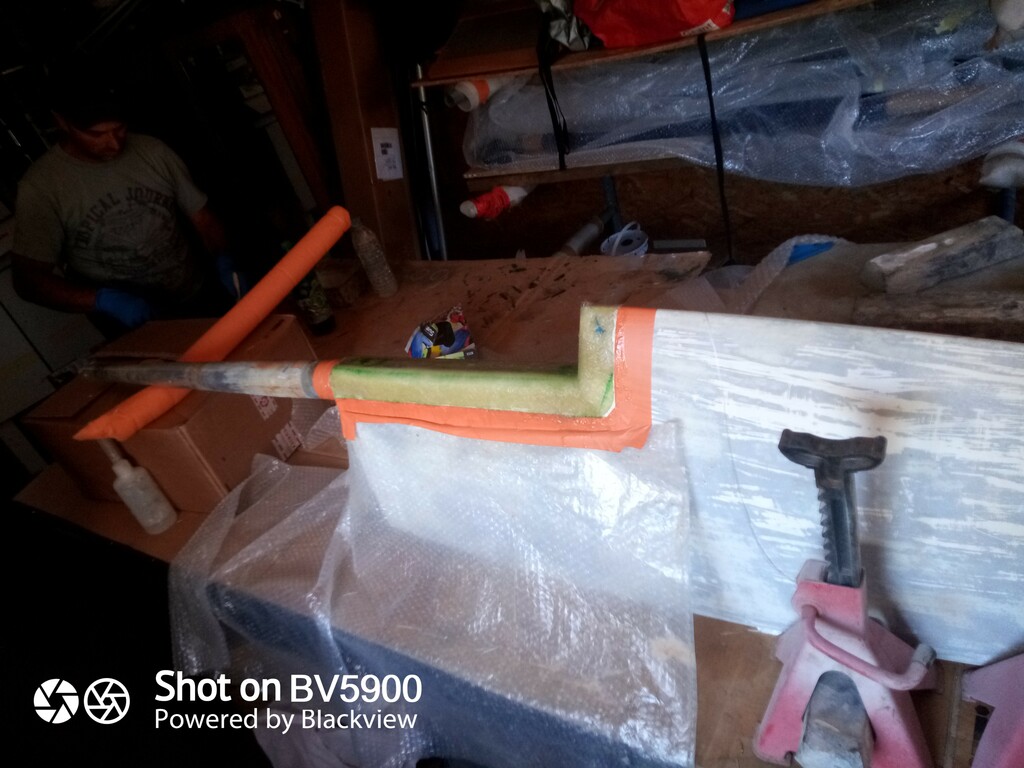

J'ai choisi la solution que j'ai trouvé : un safran suspendu d'un bateau de 9m adapté sur l'aloa 25 ça fait Prototype, on verra bien ce que ça donne


19 juil. 2022
0

Belle pièce. Il a l'air vraiment plus grand que l'original, l'équilibre sous voile sera peut-être modifié.
