s8ndeur st40 . est que ca marche a travers la coque

Bonsoir
c est le tour du sondeur
pas trop envie de faire un trou dans la coque car c est mal placé
est ce ca pourrait marcher au travers de mes 3cm de coque
merci

L'équipage
01 fév. 2015
01 fév. 2015
0

sur mon bateau en monolithique, sans probléme (sonde noyée dans du mastic silicone

bien prendre soin qu'il n'y ai pas de bulle d'air entre la sonde et la coque

ensuite, éventuellement vérifier les sondes avec un plomb de sonde à différentes profondeurs pour voir s'il y a une atténuation du signal

sur le mien , c'est négligeable (moins de 1m d'ecart à 20 m de profondeur) et juste entre 0 et 5 m

02 fév. 2015
0

Bonjour Ca d'Oro

As tu aussi un ST40?

Pour le moment je suis au sec car Ta'I Miti est en travaux de rénovation

Donc j'ai installé le bidata (tout est OK - lumière et loch fonctionne ) et branché les fils de la sonde

La sonde pendouille le long de la coque à +/- 3m du sol en béton

Selon ses humeurs le cadran indique


0.00

Je voudrais bien entendu que ce soit en ordre avant la mise à l'eau fin mars car faire un trou dans la coque sur l'eau risque de na pas être une bonne idée :-)

Bonne semaine

Camille

02 fév. 2015
0

j'ai deux sondeurs dont les sondes sont posées dans le fond du bateau à côté du support moteur où j'ai mis un peu d'eau. Ils fonctionnent parfaitement mais ne descendent pas à plus de 160m. Je n'en vois pas l'intérêt.

02 fév. 2015
0

Malheureusement le test d'emplacement ne pourra se faire qu'une fois le bateau dans l'eau. Il est normal que le sondeur indique n'importe quoi s'il pendouille dans l'air. Pour quelle raison ne veux tu pas faire un trou pour la sonde ? Forme de coque ? Il y a des milliers de bateaux avec sondes traversantes sans que cela pose des problèmes.
Cdt
Eric

02 fév. 2015
0

Oui, ça fonctionne très bien.
Il y a même des fabricants de sondeurs "pêche" qui indiquent comment coller en fond de coque une sonde censée être faite pour tableau arrière.
J'ai collé à la choucroute.
La seule malchance pourrait être qu'une bulle de fabrication ou délaminage se trouve sur le trajet des ultrasons.
Ça peut être testé préalablement en mettant de l'eau (ou un gel eau/farine) entre la sonde et la coque. Ceci, bien sûr, lorsque le bateau est à l'eau, comme l'a souligné Éric1789.

Salut,
Daniel

02 fév. 2015
0

En fait la proue est tres pointue donc tres angulee
Et le seul endroit pour le placer hors d un risque de casse est précisément sur cettepointe

Donc le plat du passe coque va franchement dépasser de chaque côté de cette pointe

raison pour laquelle je desire savoir si ca fonctionne à travers la coque

mais si évidemment je dois etre sur l eau pour tester a travers je vais devoir faire ce trou

02 fév. 2015
0

Chacun fait ce qu'il veut, mais dans le cas décrit je ne ferais pas de trou inutile.
La probabilité que la sonde fonctionne au travers de la coque est quasi 100%. J'ai décrit le seul cas de non fonctionnement possible. Et même dans cet improbable cas, il suffit de déplacer légèrement l'emplacement. Ta coque n'est pas farcie de grosses bulles j'espère.

Je n'aime pas utiliser les arguments d'autorité, mais sache que toute ma carrière a été consacrée au sondage par ultrasons.

Enfin, aucun des amis que j'ai incités à coller leurs sondes ne m'a mollesté.

Alors, bon trou... ou pas !

05 fév. 2015
0

Bonsoir

merci Gwenael

je ne vais pas faire de trou

j ai aussi eu une réponse de raymarine France

perte de 15pct

comme c est paramétrable

c'est parfait

05 fév. 2015
0

La légère perte de signal n'est pas gênante pour le plaisancier lambda, ça l'est plus pour les mordus de la pêche. Si la coque est bien angulée, faire attention à bien positionner la sonde verticalement lors du collage.
Cdt
Eric

05 fév. 2015
0

En effet, une erreur de 15cm par mètre ne me, perturbe pas

05 fév. 2015
0

Le passage à travers la coque ne fera que diminuer un peu la portée (cf Eric1789), mais en aucun cas ne changera l'étalonnage.
Daniel

05 fév. 2015
0

Sur mon précédent bateau l'ancien propriétaire avait collé le tour d'une bouteille d'eau sur le fond de la coque en pente de telle sorte que la bouteille soit verticale. la jonction était bien étanche. La sonde était plongée dans de l'eau présente dans la bouteille, calée verticalement, et ça marchait plutôt bien. Quand le sondeur déraillait, il suffisait de remettre deux verres d'eau et c'était reparti pour un bon mois..

05 fév. 2015
0

Dans quel but?

06 fév. 201506 fév. 2015
0

Ça parait "a priori" une complication bien inutile, mais "a posteriori" ça peut se justifier si (et seulement si) la pente de la coque est forte.
Si l'on colle la sonde, le faisceau subit une seule réfraction d'interface solide/liquide, ce qui modifie sa direction.
Dans la solution "bouteille d'eau", la coque se comporte comme une lame à faces parallèles entre deux liquides équivalents, et le faisceau ne change pas de direction.

Voir croquis :
minilien.fr[...]/a0nzfr

Par contre, cela crée deux interfaces supplémentaires (solide/ liquide et liquide/solide) par rapport au collage direct.Or, à chaque interface solide liquide il y a davantage d'énergie réfléchie que d'énergie transmise. Ceci augmente sensiblement l'atténuation du signal et diminue donc la portée. Mais ça restera sans doute suffisant pour savoir s'il y a un mètre ou quatre sous la quille ; par contre le poisson à 30 mètres échappera sans doute.

Dans le croquis je n'ai représenté que l'axe du faisceau, alors qu'il est très divergent.

De plus, ceci n'est qu'un croquis de principe comportant des approximations (raisonnables). Pour calculer la déviation il faudrait connaître la pente de la coque et la célérité du son dans la coque.

Enfin, la déviation du faisceau dans le cas "collé" n'est notable que si la pente de la coque est forte. J'estime qu'en dessous de 15°, voire 20°, l'effet peut être négligé.
Salut,

Daniel

Q : quelles caractéristiques doit respecter un fichier image afin de pouvoir être téléchargé et joint au message ?

06 fév. 201516 juin 2020
0

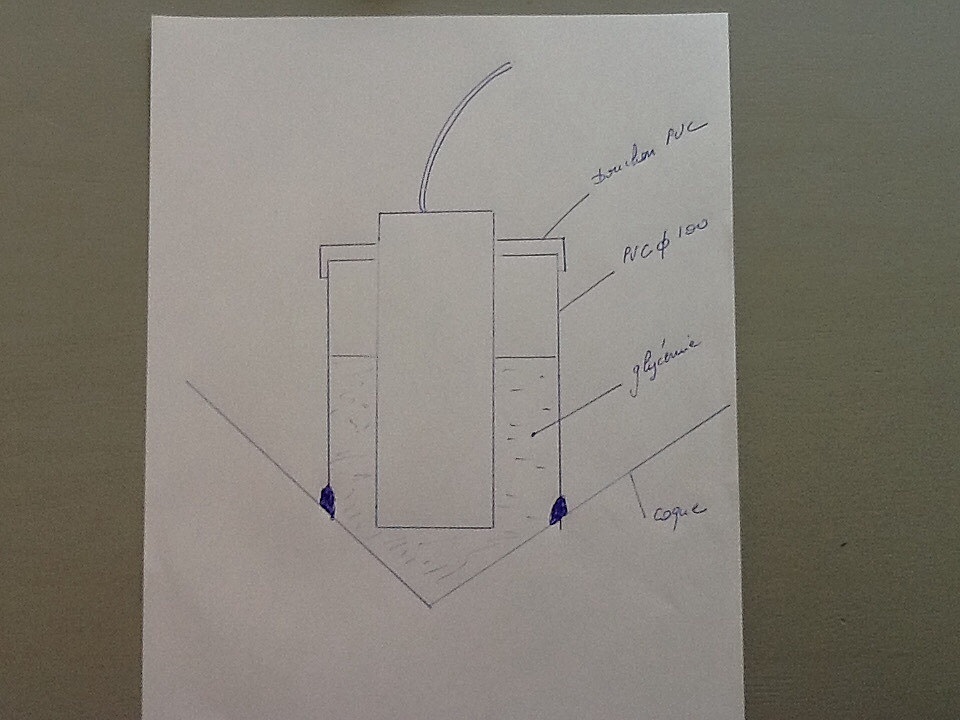

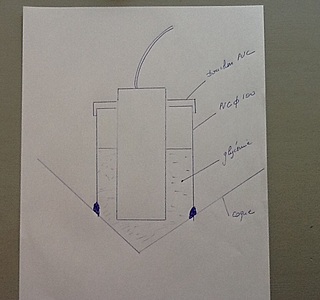

Pour compenser l'angulation de la coque , et permettre le démontage de la sonde j'ai fais le montage suivant :
Un tube Pvc coupé suivant la pente de la coque et collé au sika
Un bouchon Pvc sur lequel j'ai fixé la sonde
J'ai rempli le tube de glycérine ( l'inertie de celle ci évite toute bulle d'air )

06 fév. 2015
0

OK

J'ai compris

A l'endroit où je vais pose la sonde, c'est tout plat

En fait c'est un endroit avec un tube creux plein de vide prévu pour

06 fév. 2015
0

Nous avons un sondeur + loch Clipper Nasa dont la sonde est collée au sika à l'intérieur de la coque. Le sondeur est juste mais il décroche souvent (affichage "out").
Je pense que le signal est atténué par l'épaisseur de la coque, ceci n'est pas si gênant que ça.
