rs422 et rs232

Bonjour a tous, l'antenne de mon geonav 6 sunshine etant morte, j'en ai commandé une soi disant compatible sur le net... probleme je viens de la recevoir et elle est en rs232 alors que la sortie du gps est en rs422... existe t il un moyen de brancher tt de même cette antaenne???
sur l'antenne je n'ai que nmea in et out
sur le gps nmea in + et - et idem pour nmea out..
merci d'avance
erik

L'équipage
22 fév. 2009
22 fév. 2009
0

oui ...
ça se fait couramment pour brancher un GPS (NMEA) sur un PC (RS232) et comme beaucoup d'autres je l'ai fait pour mon MLR Valsat (RS422) et le PC (RS232).

Mais faut tâtonner pour trouver quel fil prendre en commun pour le signal d'entrée et le sigal de sortie, vu que le RS422 a 4 fils et le RS232 seulement 3 fils.

Donc pour ton cas Géonav, je ne sais pas.

22 fév. 2009
0

Comme le dit Robert...
... le RS422 ou 485 est une liaison par boucle de courant alors que le RS 232 est une liaison en variation de tension.

Il te faudra une résistance de charge sur la fin de ligne entre 1K et 50 Ohm. Et peut être 2 pour reconstituer une masse fictive que tu reliera au "0" de ton entrée RS (Cas du RS485 vers l'entrée RS232) l'un des cotés de la boucle de courant sera à relier à ton entrée RS232 en réception

Va voir le "datasheet du RS485" qui te donnera une idée de la liaison :
www.datasheetcatalog.com[...]5.shtml

Autrement en frappant RS485 RS422 RS232 tu trouvera plein d'explications su le net.

23 fév. 2009
0

vrai alien
Je retire le terme boucle de courant.

Et en milieu perturbé, on charge la ligne par une résistance ce qui impose un courant de boucle.

22 fév. 2009
0

Heureusement ...
la plupart du temps ça marche sans rien faire du tout, juste trouver quel fil on met sur le commun du RS232, et quel fil du RS422 on n'utilise pas.

Sur mon Valsat, de mémoire, on se servait du "-" sortie RS422 comme "0V" de RS323 (broche 5) et des broches 2 et 3 du RS232 pour y connecter les sorties "+" et entrée "+" du RS422.

Le "-" entrée du Valsat restait inutilisé.

Mais ça peut varier d'un instrument à l'autre.

22 fév. 2009
0

rs 422
c'est pas une boucle de courant .
C'est différentiel et en tension .
Une petite résistance de pull up ne fera pas de mal mais si on diminue trop la valeur, le signal va s'écrouler .
A peu de choses près, c'est du rs 232 symmétrique .

22 fév. 2009
0

je tatonne depuis ce matin...
Merci pour vos reponses,
je tatonne depuis ce matin mais impossible pour l'alim ca va (c'est pareil)
mais le reste ne donne rien.

logiquement je dois relier sur nmea in du gps le nmea out de l'antenne, le pb c'est que j'ai deux fils pour le côté gps ( nmea in + et nmea in -) et un seul côté antenne nmea out...

donc si je comprend bien je dois relier le nmea in + du gps au nmea out de l'antenne, mais qu'est ce que je fais du nmea in - du gps?

merci
erik

23 fév. 200916 juin 2020
0

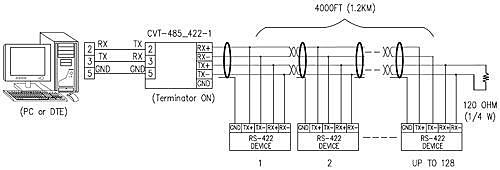

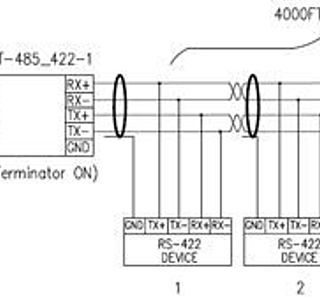

un schema qui fonctionne..
je te joins un schéma que j'ai utilisé pour connecter un capteur. ne pas oublier la résistance de charge (120ohms)
bonnes soudures...
Henri

23 fév. 2009
0

ignare je suis...

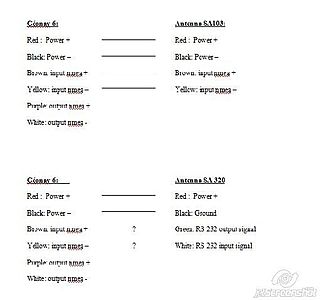

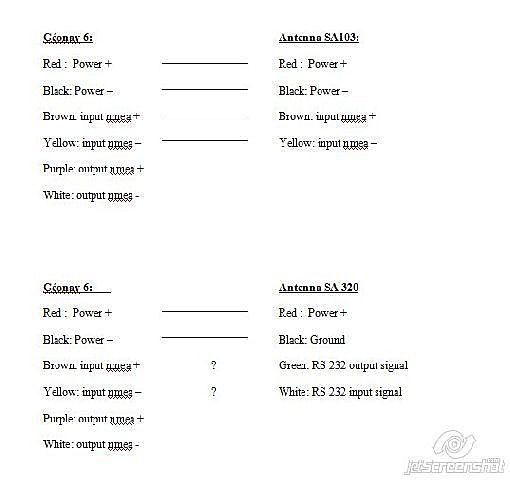

D'abord merci pour toutes ces reponses... le souci c'est que je n'y entends rien en electricité... j'ai fait un petit document pour vous montrer ce que j'ai, si quelqu'un peut m'expliquer qui je dois brancher et a quoi ce serait vraiment sympa en plus j'ai la petoche de griller le gps, là suis à la maison et je branche l'ensemble sur une alimentation de pc, le bateau est a 150 kms....
merci d'avance
erik

23 fév. 200916 juin 2020
0

shema
et hop

23 fév. 2009
0

pas de risque
Les certitudes

Geonav 6 --- SA 320
Brown sur Green
Red sur Red
Black sur Black

Reste a valider uniquement la masse Nmea
tu peux essayer sans risque

Yellow sur Yellow
si pas bon
Yellow sur Black (Ground Antenne).

l'un des deux doit marcher.

23 fév. 2009
0

ayééééé!!
Un grand merci à tous.... ça marche, il fallait mettre le nmea- avec le - de l'alimentation et de l'antenne....
Vraiment merci encore

ah au fait ma position: 44° 03.396'N
et 5°07.777' E

Oui je sais pas trop d'eau, c'est pas loin du Mont Ventoux....

Erik

23 fév. 2009
0

pas possible
tous ça sans résistances, montage complexe, truc en boucle etc .. :mdr:

incroyable la tronic c'est simple en fait ;-)

:ptdr:
