RS232 &lt------&gt NMEA

Bonjour,

Grâce notamment à une indication d'un usager du forum, j'ai réalisé que le boitier SmartPilot de mon boat ne sert pas seulement à asservir le pilote automatique mais est également une interface Seatalk / Nmea.

Dans ce boitier, il y a deux connections Nmea possibles, et chacune est montante et descendante (en + et en -).

Mon interrogation porte sur le branchement du 0v/ground sur la prise RS232 au pin 5.
Peut-il être commun aux deux nmea ?

Plus clairement.

Pour le nmea descendant (qui va au PC): le + va sur le pin 2, le - va sur le pin 5 du rs232.

Pour le nmea montant(qui sort du PC) : le + se raccorde au pin 3 et le - va sur le pin 5.

Soit j'installe 2 prises RS232, possible avec le multiplexeur, mais cela ne me semble pas opportun et je suis tenté de n'installer qu'une prise RS232 avec le pin 5 commun aux deux nmea.

Est-ce possible, ou vaut-il mieux dédoubler ce branchement ?

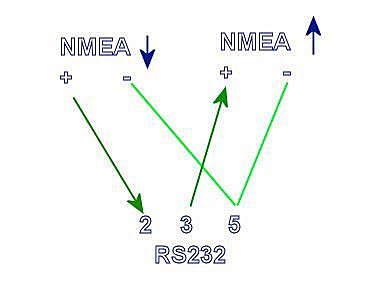

(voir croquis joint)

L'équipage
14 nov. 2009
14 nov. 200916 juin 2020
0

Croquis inexact...
Pfff,

Pour une fois que je me fends d'un dessin pour mes explications, faut que je me plante ! C'est tout moi, ça !

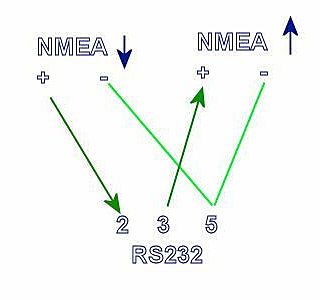

En pièce jointe le bon croquis.

[b]Si un membre de l'équipage pouvait supprimer le 1er croquis, on ne sait jamais, un c/c est si vite fait.[/b]
Désolé et merci.

14 nov. 2009
0

Oui
Oui la pin 5 est commune. Par contre le schéma n'est pas bon ;)

Et non les deux borniers NMEA0183 ne sont pas des entrées sortie. Ca n'existe pas en NMEA0183 (en 2000 oui).
Il y a une entrée, et une sortie.

++

14 nov. 200916 juin 2020
0

Nmea entrant et sortant
" [i]Et non les deux borniers NMEA0183 ne sont pas des entrées sortie. Ca n'existe pas en NMEA0183 (en 2000 oui).
Il y a une entrée, et une sortie.[/i]"

Bonjour,

Sur la photo jointe, comme décrit dans le croquis corrigé, on voit le nmea (+,-) descendant et le nmea (+,-) montant. Il y a bien une entrée et une sortie sur cette borne, non ???

14 nov. 2009
0

ah oui
Pardon effectivement j'ai la mémoire courte, sur les SPX il n'y a plus qu'une entrée et une sortie.

Là tu as bien un NMEA1 avec une entrée et une sortie, et une NMEA2 avec une entrée et une sortie. :)

14 nov. 2009
0

incompréhension
ce que te dis Benoit, c'est que un port NMea (2 bornes) est soit une sortie, soit une entrée.

ce que tu montres est une entrée et une sortie (4 bornes)

14 nov. 2009
0

NMEA sur PC
Bonjour,
Normalement (au sens normalisation!)
la NMEA est une connexion flotante par rapport au 0V!
C'est à dire que ni le +NMEA, ni le - NMEA n'est connectées au 0V.
(ceci pour éviter les fuites à la masse du navire!)

Vous devriez avoir:
Sortie NMEA +
Sortie NMEA -
Entrée NMEA +
Entrée NMEA +

Si vous désirez connecter votre centrale de nav sur un PC à bord, qui est bien souvent portable, et donc, votre PC à sa propre alimentation isolée du 12V du bord (de même manière que votre alimentation 220V pour la maison).

Donc:
En premier, vous utilisez un port com entrée/ sortie RS232 pour PC isolée "galvaniquement".
C'est rare et cher! mais très sécurit!

Heureusement, il y a tolérance!

Dans ce cas!
Pour une prise 9 points tel un port com série standard:
Vous reliez le + sortie NMEA vers la 2
Vous reliez le + entrée NMEA vers la 3
Et le 0V commun vers la 5
(Optionnellement relier la 6 et la 7 du port com ensemble)

Le cas échéant relier le - entrée NMEA vers la 5.

Ne jamais relier un - sortie NMEA à la broche 5 d'un port com!

Sinon, Vous risquez une fuite à la masse...pauvre anode!!!! (quelque fois c'est le PC qui fume....Hihihi)

Cordialement
Christophe

14 nov. 2009
0

Ah si le monde était parfait :)
Malheureusement bon nombre de constructeurs n'utilisent pas de NMEA- mais uniquement un 0V (Garmin par exemple).
Mais dans le cas de Raymarine il y a bien le NMEA+/-

14 nov. 2009
0

Mais c'est là toute la question....
Bonjour,

[i]Le cas échéant relier le - entrée NMEA vers la 5.
Ne jamais relier un - sortie NMEA à la broche 5 d'un port com! [/i]

La photo que j'ai postée indique bien un NMEA - sortant et un NMEA entrant en -.

Ma question initiale (voir croquis du msg 2) est bien de savoir si je peux connecter ensemble ces deux NMEA négatifs... (le sortant ET l'entrant).
BenoitDM me dit que oui...

Si cela n'est pas possible (risque de fuite à la masse), à quoi dois-je relier le NMEA sortant négatif ????

14 nov. 2009
0

Sortie NMEA
Bonsoir!
Le sortie NMEA - est une sortie avec du signal NMEA (d'ou le nom de NMEA - !...)
Si vous la connectez au 0V, vous la mettez en court-circuit!
En théorie, c'est interdit!!!
En pratique, Ce n'est pas très grave à la condition que le PC n'ai pas d'autre connection référencée au 0V.....sinon ça peut fumer! au choix: coté PC ou Interface NMEA!....

Un autre aspect, si vous connectez la NMEA- sur la 5 du PC directement, l'alimentation du PC n'est plus "flottante". Elle devient connecté au NMEA-.
L'aspect négatif, vous pouvez sentir une sensation désagrable en touchant le PAD et ces touches associées.

L'aspect possitif, vous sentez si la NMEA est transmise ou pas !! Hihihi

Cordialement
Christophe_LCJ

14 nov. 2009
0

Sauf que....
effectivement avec les Anémomètres à Ultrason LjC
ils sortent en NMEA, j'en ai branché un sur mon portable en entrant sur une prise USB, par contre avec les calculateurs 300 en Seatalk, la seul chose que l'on récupère c'est les données GPS, mais en aucun cas les données de l'Anémomètre, il faut pour cela le convertisseur Seatalk vers Nmea
