roulement a billes ou a rouleaux ?

Bonsoir,, je viens d’acheter une éolienne Air-X d’occasion, malheureusement le roulement de pivot a du jeu
Je démonte,, et je trouve un (roulement a billes 6007)
ma question est sur le roulement d’origine,, il et a billes ou a rouleaux pour supprimer le jeu axial

L'équipage
26 jan. 2007
27 jan. 2007
0

6007
Le 6007 = Rlt simple rigides à billes
Dim 35 x 62 x 14
le 7007 = Rlt à billes à contact oblique
Même dimensions mais travail mieux en charge axial
A faire comfirmer
Bon courage

27 jan. 2007
0

ref,, exacte??
merci Lojesan pour tes explications,, et bon courage pour ta construction
j'aurai bien aimer la référence exacte du roulement d’origine

27 jan. 2007
0

les roulements
Bonjour,

le 6007 supporte tres bien les charges radiales, et aussi les charges axiales mais un peu moins d'apres ce que souligne logeban que le 7007.

Ce qui a detruit ton roulement, ce n'est pas la charge, mais l'eau, le sel, regarde si tu peux rajouter un joint a levre c'est ce qui donnera une longevité plus grande a ton roulement. sinon vu le prix dérisoire d'un roulement de cette taille, le changer regulierement a titre de prévéntif. prendre dans tous les cas un etanche avec flasque en plastique un zz je crois de mémoire, mais c'est vieux tout ca et ma mémoire flanche.

cordial.

seb.

27 jan. 2007
0

le bon roulement...
Oui,, j’ai effectivement remonté un 6007 neuf, et je retrouve du jeu!!
Le pivot de l’éolienne a un seul roulement, et le jeu que je trouve (jeu axial) et celui du roulement
Ces pour cela que je soupçonne un roulement spécial monté a l’origine
Merci,, Seb

28 jan. 2007
0

Ou alors le montage qui n'est pas bon
bonjour,

peut etre qu'il manque un circlip, et ou une rondelle elastique, ou alors ton axe et ou l'alesage ont pris du jeu.

la bague inter du roulement doit etre montée serrée sur l'arbre, et ne pas pouvoir bouger du tout en latéral. On peut utiliser du scelle roulement une sorte de colle, si l'arbre a pris du jeu. tu peux coller avec de la loctite aussi si ca reste assez facile a démonter pour plus tard.

la cage ext doit venir en butée sur un coté et on laisse un leger jeu de l'autre coté, car elle doit pouvoir bouger un peu, jeu que l'on limite avec un circlips souvent.

La cage ext doit etre libre, mais elle nage pas quand meme dans son logement, ceux sont les billes qui assurent la rotation, pas la cage ext qui tourne dans son alésage. y a du produit pour remettre de la matiere et refaire cette portée qui existe, mais je n'ai plus le nom.

cordial.

seb

28 jan. 2007
0

montage vérifié
oui,, merci Seb, pour toutes ces explications détailler
voila, j’ai bien vérifié tous les points que tu me précises, et le jeu que je retrouve et bien celui du roulement 6007
je suppose un roulement a deux rangées de billes ou a rouleaux monter a l’origine
je voudrai,, si une personne a déja démonté ce type d’éolienne la référence exacte du roulement d’origine,, merci

28 jan. 200716 juin 2020
0

j'ai trouvé ca
www.windenergy.com[...]ION.pdf

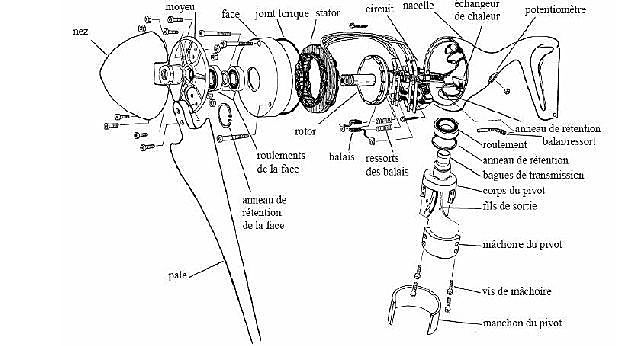

Page 31, y a la vue eclatée , on peut voir dessus qu'il y a deux bagues de rétention. Par contre il ne donne pas les ref de leurs pieces. Je viens de regarder sur mes roulements, a billes y a pas ils n'ont pas de jeux lateral, ni axial.

Un roulement a rouleaux supporte un effort radial plus important, en axial, rien du tout.

Bonnes recherhes.

seb

29 jan. 2007
0

référence introuvable...
merci pour le lien bien utile Seb,
malheureusement personne a la référence du roulement d’origine
