Rotule pour fixation de panneau solaire sur un tube

Bonsoir à tous,

Je compte installer un petit panneau solaire de 10 watts sur un tube inox (en fait il s'agit du tube de la hampe de pavillon).

Je souhaiterais que ce panneau solaire soit orientable pur maximiser le rendement. Il y a bien sur l'option de mettre un diabolo de planche à voile et 4 bouts comme sur les mini mais ces bouts vont encombrer mon tableau arriere (difficultés pour remonter le hors bord et manoeuvrer avec ce dernier).

Je cherche donc une rotule (réglable) a venir fixer au bout de ce tube. Je ne trouve rien du tout sur internet

Quelqu'un aurait-il une idée ? Une adresse de site internet ?

Merci et bonne soirée,
Bertrand

L'équipage
06 avr. 2008
07 avr. 2008
0

rotule a boule
c'est un accessoire pour pied photo.
Voir un exemple ici:
www.missnumerique.com[...]21.html

07 avr. 200816 juin 2020
0

Une solution simple

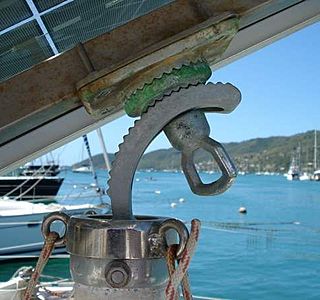

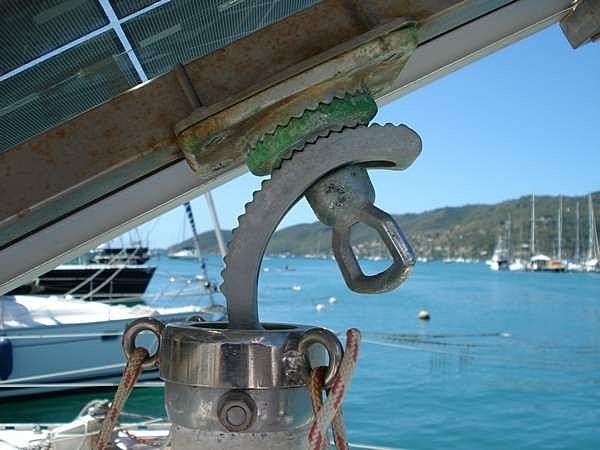

vue sur le bateau d'un copain : un support de canne à pêche monté à l'envers ! Très solide et peu onéreux...

_/)

07 avr. 2008
0

Merci...
a tous les deux pour vos idée. je vais regarder également si je ne peux pas bricoler quelque chose avec un support d'antenne VHF.
bonne soirée

07 avr. 2008
0

Support d'antenne :
ne peut fonctionner qu'en 2D, avant/arrière ou gauche/droite...

[color=blue]_/)[/color]

07 avr. 2008
0

Orientation des panneaux
Un peu beaucoup hors sujet, mais je me suis amusé à faire un rapide sondage auprès des utilisateurs de panneaux dans mon port actuel .....

Aucune valeur puisque trop limité, mais 100% des sondés ayant des panneaux orientables reconnaissaient .... que c'est ch... de les tourner toute la journée, et qu'en fait c'était très rare qu'ils les bougent, surtout qu'au mouillage le bateau tourne tout le temps ! En fait ils suggéraient d'augmenter la capacité en panneaux plutôt que de s'emm.... à les bouger toute la journée .....

C'est vrai qu'on peut escompter sur 20% de production supplémentaire avec des panneaux orientables. Mais si on augmente la capacité de 20% ...... on n'a plus qu'à penser à mettre un coup de chiffon de temps en temps pour qu'ils soient propres et basta !

OK, fainéant je suis, mais j'assume ..... :tesur:

Pour un panneau de 10W, on en met un de 25W, si ça se trouve la différence de prix est moins chere qu'un diabolo ...........

Juste une autre façon de voir les choses ....

08 avr. 2008
0

Pas du tout hors sujet !
Amha, ceux qui disent qu'ils n'orientent pas leurs panneaux alors qu'ils en ont la possibilité ont assez d'énergie pour ne pas le faire.. sinon ils le feraient, non ? ;-)

D'ailleurs il ne s'agit pas de les orienter "toute la journée", une orientation le matin, le midi puis l'après-midi suffit bien à récupérer ces fameux 20%, sauf bien sûr si le bateau tourne dans tous les sens.

Une autre manière de gagner 20% est d'utiliser un régulateur MPPT, je n'y croyais pas mais ça marche vraiment !

Dans mon cas j'ai les deux : le régulateur et l'orientation... ça devient vraiment rentable ! :-)

[color=blue]_/)[/color]

08 avr. 2008
0

ma modeste contribution
Pour le moment, mon panneau 30 W est bloqué à l'horizontal sur le panneau de descente (pour une fois que quéq'chose tombe pile poil !), cependant j'envisage une installation sur le balcon arrière, proche de ces exemples:
www.mste-solar.de[...]oat.php .
J'ai, après de nombreuses lectures et grattages de tête, fait le choix d'un régulateur MPPT (acheté à l'adresse du lien précédent) en me disant qu'il valait mieux optimiser le circuit, le prix d'un régulateur étant peu significatif par rapport au prix des panneaux. Tilikum avait encore des doutes à l'époque, ravi alors que ce choix ait été le bon !
Sur ce fil, des solutions intéressantes aussi:
www.hisse-et-oh.com[...]dex.php

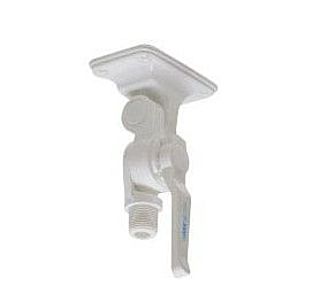

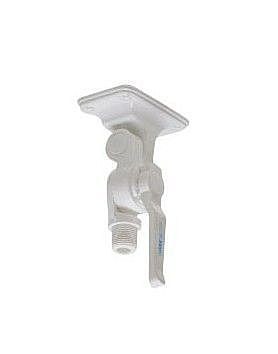

Le support Glomex de VHF semble suffisamment costaud pour soutenir un petit panneau, même si, comme l'indique Tilikum, l'orientation ne soit pas optimale. Si le bateau est amarré avec une orientation fixe, cela peut être suffisant.
Voilou.

08 avr. 2008
0

Pourquoi les panneaux sont-ils plats ?
Ne pourrait-t-on pas imaginer un "panneau" hémisphérique, il devrait certes être plus grand pour une même puissance moyenne, qui "prendrait" le soleil où qu'il se trouve ?

08 avr. 2008
0

pour un grand panneau
tu peut employer un verrin electrique qui eux fonctionne en 12volts d'antene satellite,en plus elle travaille en elipse ;-)

08 avr. 200816 juin 2020
0

Support...
pour un panneau 21w j'ai utilisé un support d'antenne VHF monté à l'envers au bout d'un tube inox fixé au balcon AR.
Jusqu'à présent cela tiens...

08 avr. 2008
0

Comme mon portique
est un peu loin, j'oriente mes panneaux depuis la table à cartes avec un vieux moteur de pilote recyclé... ;-)

[color=blue]_/)[/color]

08 avr. 2008
0

MPPT
Où peut-on trouver des régulateurs MPPT de faible puissance (quelques ampères) ?
Tous ceux que j'ai vu font au moins 25 A.
Merci d'avance :-)

08 avr. 2008
0

C'est quoi un régulateur MPPT ?
J'ai un peu cherché (pas beaucoup c'est vrai), mais pas vraiment trouvé d'explication

C'est quoi l'avantage ?

Pour le panneau orientable avec un moteur de pilote, je propose d'utiliser la technologie de l'armée qui cale un missile sur une source de chaleur, en l'occurence le réacteur d'un avion de chasse ..... (je plaisante bien sur ! Quoique ......)

09 avr. 2008
0

Maximum Power Point Tracking
www.blueskyenergyinc.com[...]/ c'est là où je me fournis... ;-)

[color=blue]_/)[/color]

09 avr. 2008
09 avr. 2008
0

Merci à vous deux
Chez Bluesky je n'ai pas trouvé de MPPT à moins de 25 A.
Chez MSTE mon problème c'est que c'est tout en allemand ... et que j'aime bien savoir ce que j'achète !
Bon je vais creuser ... merci encore !

09 avr. 2008
0

l'allemand, ça n'est plus un problème !
Tout d’abord, avec des outils comme :
www.google.com[...]slate_t
www.wordreference.com[...]escence
et surtout : addons.mozilla.org[...]on/1941 , chacun devient un peu polyglotte (cela reste de la traduction automatique, avec ses limites, mais comme on a un cerveau…), mon allemand étant plus qu’ approximatif.
Concernant les explications de la technologie MPPT, elles sont nombreuses en toutes langues :
forum.apper-solaire.org[...]rch.php
www.vrcamping.com[...]es.html

www.solarconverters.com[...]ex.html
www.solar-electric.com[...]ppt.htm
www.solarseller.com[...]ing.htm
Enfin, certains ne semblent pas adaptés à nos conditions humides, il faut choisir un régulateur –relativement-protégé (on dit tropicalisé maintenant si je me souviens bien -voir les LEDS de feux de mât recouverts de vernis « tropicalisé », dixit un vendeur chez un Ship’).
Pour ma part, j’ai choisi le premier : www.mste-solar.de[...]hop.php , bien suffisant pour un panneau 30W qui délivre 1 ,7 A max (celui-ci permet jusqu’à 9A ).
Il est avare en information (juste une LED qui confirme la charge depuis le panneau –que j’ai changée afin de la déporter) mais consomme peu.
Il a l’air costaud (je précise que j’apprends l’électricité -12V- malheureusement par l’erreur (un multimètre explosé !)). Prix livré : 121 €.
Il est conseillé, si vous branchez plusieurs panneaux solaires, de les choisir identiques, afin que le régulateur fasse au mieux son boulot.
Bon courage.
tof

09 avr. 2008
0

pour les bricoleurs
voici un MPPT à construire soi-même :
www.freewebs.com[...]pt.html
