rhino pour dessiner une annexe

j'ai acces au logiciel rhino avec lequel j'espere dessiner une annexe en 3D .
Un truc m'ennuie : je ne sais pas exporter pour aller sur compatible auto cad 2D ??
help et merci d'avance .

L'équipage
14 juil. 2009
14 juil. 2009
0

voir
avec batelier qui me semble connait très bien rhino et devrait connaitre la réponse ;-)

14 juil. 2009
0

Utilise Delfship tu gagneras ton temps
Il te fait tout les calculs nécessaire à une annexe, et te sort, les plans en 2D

www.delftship.net[...]/

Il est gratuit

14 juil. 200916 juin 2020
0

simple

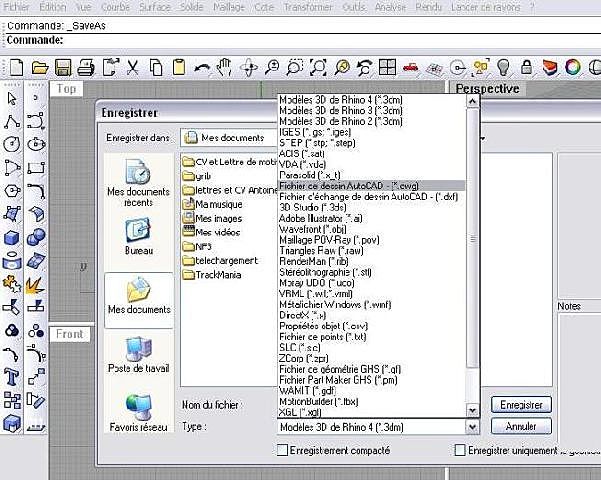

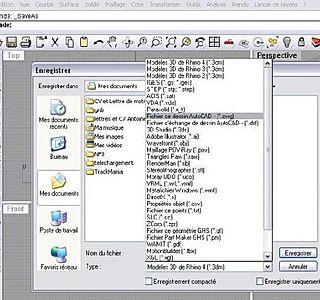

commande "fichier" -&gt "enregistrer sous" et dans la boite de dialogue au lieu de fichier 3dm, choisir DWG ou DXF

attention sous autocad Lt, il faut parfois aller voir soit dans la vue de droite ou de face (menu "afficher" ) pour voir le dessin

16 juil. 2009
0

reussi batelier !!!
merci , j'ai pu envoyer un fichier .
Par contre, pour démarrer un dessin comment fais-t-on ?? ce sont mes premier pas

14 juil. 2009
0

Pour Rhino
tout dépend des modules installés sur ton rhino… à priori tu peux exporter du .obj .3dm… je ne me souviens plus si tu peux exporter du .dxf qui serait transversal…

à regarder là :
www.rhino3d.com[...]ult.asp

14 juil. 2009
0

Mais il me semble me souvenir
que l'on pouvait éditer les plans 2d en interne ?? Es-tu obligé de passer par autocad ?? ou bien c'était un module supplémentaire à celui que j'utilisais… (il y a 4-5 ans)… à voir quand même… ce serait plus simple pour toi !

15 juil. 2009
0

y a t-il besoin de s'encombrer
de Rhino et Autocad pour dessiner une annexe ?
Le temps de la dessiner elle sera fabriquée !
A moins d'avoir du temps à perdre .
Quelques plans prêts à faire :
alienboats.free.fr[...]hes.pdf
alienboats.free.fr[...]nsA.pdf
...

15 juil. 2009
0

Moi3D et alii
Il y a d'autres softs plus conviviaux que Rhino, notamment Moi3D qui a été conçu par un "ancien" de Rhino...
Concernant Moi3D.com, il y a entre autres, un forum francophone très riche et ce soft supporte la plupart des exports.

Sinon, tu as FreeShip et de nombreux exemples, téléchargeables sur mon site.

15 juil. 2009
0

195$
oups

15 juil. 2009
0

Bizarre
Quand j'ai découvert ce soft "Moi3D", il était en version test "free" puis est devenu payant, de l'ordre d'une trentaine de roros, autant que je m'en souvienne.
Comme j'ai arrêté depuis près d'un an à m'amuser avec la 3D, je n'ai pas suivi ses évolutions, notamment tarifaires.
Bon, on peut toujours trouver une solution à dos d'âne, car ce soft est vraiment simple, intuitif et pourtant puissant (par rapport à Rhino que l'on trouve aussi en tdc).

15 juil. 2009
0

En tous cas
je vous remercie tous pour vos infos . c'est sympa d'avoir de l'aide ; au lieu de pateauger...

15 juil. 2009
0

c'est pas une mince affaire

de ce construire une annexe car si l'on veut se la fabriquer autant qu'elle soit adapté à nos besoins personnel :je m'explique.

-perso voici les problemes qui était à resoudre.

-transportable dans mon "Express" dont dejà des dimensions à respecter.
-les dimensions à rentrer dans les feuilles cp standard.
-pour sa stabilité tenir compte du poids des personnes habituellement suceptible de monté à bord (nbre 3) ,en ajoutant un hb et des bagages.ainsi j'ai peut avoir quelques chose qui en assiette n'est pas mal ,car souvent on voit des annexes tres enfoncé de l'arriere ,une petite vague et hop ça chavire.
- et eviter qu'elle ne derive comme un savonnette ,dont recherche d'une forme en V ,V optimisé en stabilité .
-ensuite le transport sur la cale ..
-et la couleur pour faire joli et rappeller les couleurs de Calypso

c'est pas une mince affaire :-D

ou alors on ne s'em.. pas et on achete un "tabur"

josé

15 juil. 2009
0

a j'ai oublé

faire un devis de poids precis avec position du CDG .Il est bien utile de connaitre le poids.

Dessin de l'ensemble sur ME10 (2D) puis traçage des formes sur Circe (3D) puis transport des couples et developpement bordé en fond sur ME10 pour definition des pieces (membreures,quille,bancs....)

15 juil. 2009
0

pas de réponse au message d'Alien ?
pourtant, juré, craché, ça vaut le coup de s'y pencher.

Et même de la réaliser, par là-même.

François

Et pour ceux-ce qui auraient des interrogations, voir mon www

15 juil. 2009
0

c'est sympa

de ce faire son annexe mais ne pas se faire d'illusion c'est aussi voir plus cher que d'en acheter une.

15 juil. 2009
0

pour ma part
la question n'était pas de construire une annexe ou d'en acheter une. C'était de construire un bateau et celui-là je l'ai trouvé sympa. Je l'ai construite, j'ai eu raison. Et j'ai été (et suis toujours d'ailleurs) entouré de gens sympas.

Si on regarde le prix, il faut acheter, évidemment.

Mais quand Ollie se pose la question de dessiner une annexe, je pense qu'il va se la construire. Alors pourquoi ne pas profiter des plans proposés sachant qu'ils sont hyper complets.

Si on reste dans le cadre strict de la question d'Ollie, mes contributions n'ont aucun intéret.

François

15 juil. 2009
0

Voir aussi
le blog de Jean-Claude : jean-claude1618.heoblog.com[...]dex.php où il nous a mis à disposition de jolis plans...

_/)

15 juil. 2009
0

merci tilikum pour le lien
cette annexe est bien belle et les plans sont bien fournis.

merci donc à jeanclaude pour sa mise à dispo.

François

16 juil. 2009
0

La Perruche
c'est vrai que cette "Perruche" est très belle. Ces documents nous montrent aussi le boulot et les compétences qu'il faut pour sortir une annexe qui ne soit ni un sabot ni un cube. Alors Rhino, c'est bien, c'est un super modeleur, mais avant de dessiner et de nomenclaturer tout ce que Jean-Claude nous montre, il faudra un peu de temps...

17 juil. 2009
0

premier pas.........
je suis completement neophite en DAO .
Aussi sur rhino , quels sont les premier pas pour tracer les lignes et surtout les repport des dimensions .
Pour l'ensemble , c'est pour apprendre à utilisr ce logiciel.
Pour calypso , si tu veux , je peux te donner les dimensions d'une super annexe de 2.40 m CP époxy qui te donnera le plaisir de ramer et amener tes copains sans chavirer .
c'est sûr , ça prend un peu de temps mais le résultat est léger , durable et facilement réparable .
Un petit chantier d'hiver et le plaisir au printemps !

17 juil. 2009
0

oui, je veux bien voir
les plans de cette annexe.

François

17 juil. 2009
0

à ollie

si tu as un plan de formes et les poids et l'emplacement des personnes à transporter je veux bien de faire un petit calcul de stab (assiette notement) ainsi tu sa te validera ou non ton plan des formes.

On imagine bien qu'une annexe transportant sur l'arriere une personne de 90Kg et sur l'avant une autre de 40kg n'aura pas les m^me formes que l'inverse (40kg à l'arriere et 90 à l'avant)
