Résistance Chauffe eau

Bonjour aux électriciens et à tous,
Est-ce qu’un technicien qui sait pourrait me dire si il y a moyen de vérifier que c’est bien la résistance qui fait sauter le disjoncteur général et la borne du quai ?
Avec un multimètre par exemple, quelle serait la manip ?
Vu le bazar à démonter je voudrais être sûr de ne pas me lancer pour rien, bien que je soit sûr à 90% de la cause.
Un autre fautif pourrait être l’interrupteur/disjoncteur au tableau.
Mon chauffe eau à 4 ans et je m’en sert très peu, d’où mon interrogation..

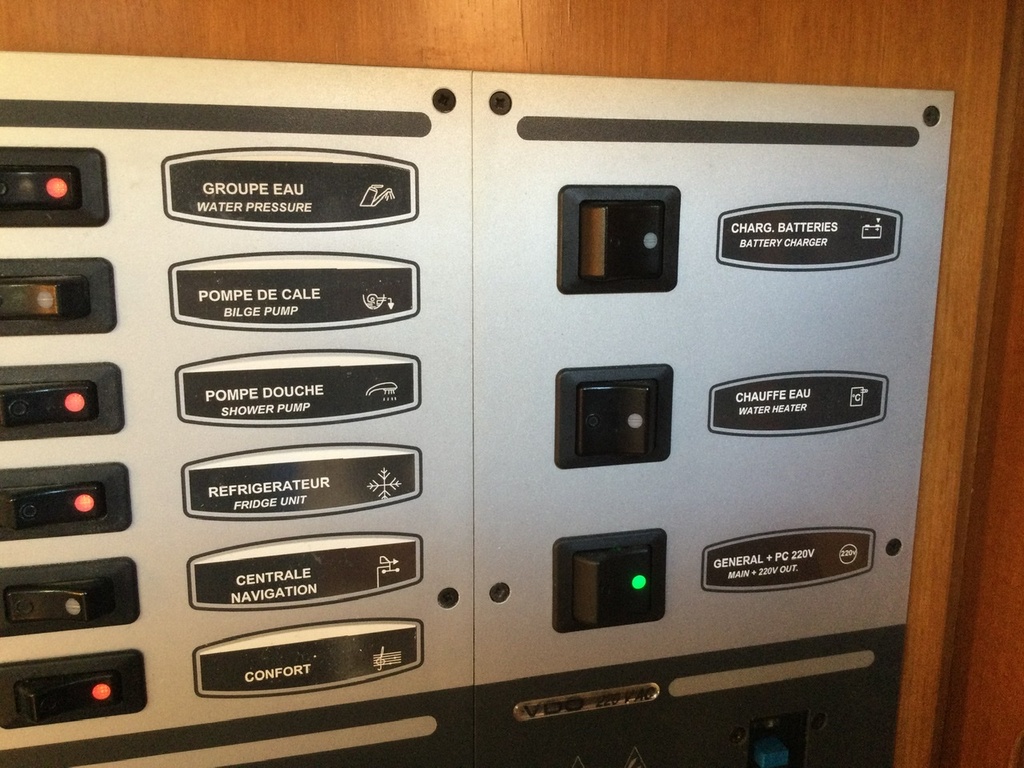

Photos des suspects :

L'équipage
20 nov. 2021
20 nov. 2021
0

Je vérifierai en premier toutes les connections en 220V, boites de raccordement et tableau pour voir si il n'y a pas un court circuit quelque par.


Solent:Oui c’est fait, mais ma question c’est comment différencier une résistance HS d’une qui fonctionne. ( j’en ai une neuve dans son emballage). C’est quand j’actionne l’interrupteur dédié au tableau que ça saute.·le 20 nov. 11:33
Solent:Cet interrupteur n’est pas démontable, il est possible qu’il y ait un court circuit interne ?·le 20 nov. 11:35
crescent76:L'interrupteur n'est pas démontable mais vous pouvez surement débrancher les fils, non? J'ai évoqué un problème de court-circuit mais une masse peut aussi faire sauter le différentielUn court circuit "interne" peut-être aussi au niveau de la bride du chauffe-eau sous le capot de protection. La résistance en elle même est toujours en court circuit·le 20 nov. 11:42
outremer:Une résistance a par définition une résistance d'une valeur donnée mesurable avec un ohmmètre.Exemple en continu U=RI et P=UI pour 690W sur du 230V on aurait I= 3A et R= 230/3 = 80 ohmEt entre la masse et la résistance on devra impérativement trouver une valeur ohmique très élevée ou non mesurable avec la fonction ohmmètre d'un multimètre habituel (une résistance d'isolement est largement supérieur au megohm). le court circuit de la résistance se traduirait alors par une résistance quasi nulle et une rupture par une résistance infinie·le 20 nov. 12:04
Solent:👍 Je mesure 97 Ohms sur la résistance neuve, plus qu’à atteindre l’autre..·le 20 nov. 15:53
20 nov. 2021
0

Bonjour Solent

Si ton inter est bipolaire et que effectivement il est en court circuit forte chance qu il serait
"satelisé". Il y a de forte chance que cela vient de ta résistance qui n' est plus isolé par rapport à la terre c 'est la panne la plus classique pour tout les appareils de chauffe surtout quand en plus elle trempe dans l'eau.

Le Moko


crescent76:Oui, facile à vérifier si la phase/le neutre est en court circuit avec la masse chauffe eau avec votre multimètre·le 20 nov. 12:07
20 nov. 2021
0

Je vais investiguer tout ça. Effectivement l’interrupteur aurait plutôt tendance à ne plus assurer le contact en cas de panne.
J’ai déjà changé celui du dessous pour le Général 220v pour cette raison.
Ces interrupteurs font également disjoncteur.


20 nov. 2021
0

C'est une panne classique. Pour le vérifier encore plus simplement : débrancher les conducteurs qui arrivent au chauffe-eau. Si ça ne disjoncte plus, c'est bien la résistance.


Solent:Encore plus simple 😉·le 20 nov. 15:55
20 nov. 2021
1

salut,

retour d'expérience:
c'est une panne récurrente pour tous les chauffe eau, particulièrement ceux dont la résistance n'est pas à la base du chauffe eau, c'est à dire que si le chauffe eau n'est pas plein lorsqu'on mets sous tension l'ensemble de la résistance n'est pas recouverte d'eau, elle crame et la résistance fait court circuit avec la masse et fait sauter le disjoncteur du quai.
donc pour tous ballons s'assurer que le chauffe eau est bien rempli avant de le mettre sous tension ! à la maison on a pas ce problème puisque le remplissage est auto mais sur un bateau ... si la cuve d'alimentation est vide et surtout sur les chauffe eau avec résistance au sommet (quand on tire de l'eau chauffe eau sous tension le niveau baisse légèrement le temps que la pompe compense cette perte de niveau et cela suffit pour que la résistance soit découverte de 1 à 2cm et elle finit par cramer)
un montage qui évite ce genre de problème : relais qui coupe l'alimentation 220V lorsqu'on tire de l'eau chaude. (testé/validé)
et pour racheter une résistance pas la peine de se ruiner chez un ship, les résistances avec thermostat sont standard et se trouvent à environ 15/20€ chez n'importe quel grossiste en plomberie et ce dans tous les pays.


Solent:Oui c’est possible qu’au moment d’un changement de cuve le niveau ait baissé et que, pas de chance, on était sur le 220v. Mais vu le peu d’utilisations ça m’étonne, je fais attention à ce pb de niveau et en général je lance la chauffe uniquement quand j’en ai besoin pour ne pas la laisser en marche inutilement. La résistance est au milieu donc c’est possible.Je penche plutôt pour une usure, vu que ça a commencé depuis que je suis revenu à quai par disjoncter au bout de quelques heures, puis minutes et maintenant ça fait tout sauter jusqu’au quai.Je démonte demain et je vous dis..·le 20 nov. 19:40
MALWINE:Tout à fait vrai ·le 29 nov. 14:07
21 nov. 2021
0

Voilà, c’était pas la peine de se faire des noeuds au cerveau, c’était bien la résistance complètement HS qui faisait sauter la borne.
En principe il faudrait vérifier l’anode tous les ans, ça se confirme, il n’en reste rien.
Merci pour vos conseils et avis.


Chalouwan62:Il vaut mieux vérifier l’anode car le chauffe eau s’il est percé, par l’electrolyse coûte plus de 400€·le 26 nov. 19:24
25 nov. 2021
0

Bonsoir.
Couper l'alimentation du chaffe-eau
Il faudrait démonter le cache bleu, repérer les 2 bornes de la résistance du chauffe-eau, détacher un des 2 fils d'alimentation de la résistance.
Avec un multimetre positionner en fonction ohmmètre, vérifier si la résistance est coupée ou si il y a continuité.
Si l'ohmmetre indique 0, la résistance est coupée.
Si il indique quelques ohms , il y a continuité.
Il est beau ce chauffe-eau. vous pouvez m'en donner la marque s'il vous plaît?
Merci, bonne soirée.


Chalouwan62:C’est un Quick à première vue. Sur le mien le démontage a nécessité une douille de 55mm, car la résistance est dans un puit, impossible de la dévisser.Fuite d’eau côté connexion à la jonction platine laiton, résistance donc mise à la masse par l’eau et disjonction.www.jeremplace.com[...]au.html ·le 26 nov. 19:16
j-y.guitton:£Si l'ohmetre indique 0, la résistance est coupée. Ah bon les lois de l'électricité auraient donc changé...·le 28 nov. 20:15
F5OUL:Bonjour. Avec un ohmmètre digital, il affiche 0 quand il est sous tension et si on teste une résistance coupée il reste à 0.·le 29 nov. 12:45
25 nov. 2021
0

Attention de bien couper l'alimentation du ballon avant toute intervention.


25 nov. 2021
0

Bonsoir,
Il m'est arrivé le même problème. C'était la prise de quai (côté bateau) qui était défectueuse.


0

Bonjour,
J'ai eu le même problème sur mon Bavaria 30 de 2007 à Port Camargue.
J'ai d'abord vérifié mes prises sur le fil branché au ponton mais tout était ok. Puis sur mon tableau électrique j'ai un disjoncteur dédié au chauffeau, je l'ai coupé puis rebranché au ponton et là cela ne disjonctait plus. Déduction vérifier la résistance, elle faisait masse ! donc je suis allé sur Hisse et Ho et quelqu'un donnait l'adresse d'un site où on trouvait cette résistance (environ 40€).
Je l'ai changée et plus rien ne disjonctait !
Voilà, bon bricolage, par contre je n'avais pas vidé le chauffeau et je me suis retrouvé avec un peu d'eau dans les fonds !......
Jean de Ti'Punch


0

vérifier l'isolement de la résistance par rapport à la cuve ou à la terre si elle est connectée dessus
la résistance grille quand on laisse le 220v dessus et que l'on coupe le groupe d'eau sous pression ,si on ouvre le robinet la pression dans la cuve pousse l'eau kdès que la résistance est à l'air elle grille .
donc mettre un inter double commun pour les deux tensions
alain
