Réseau Electrique Mojito

Bonsoir BZH74,

J'ai pas les connaissances pour commenter ton schéma, par contre a tu moyen de me dire de quelle manière tu a fait ce schéma, logiciel ou Apps ?

Merci Thierry.

Bonjour,
je ne suis pas un spécialiste, mais dans ce cas, tu "t'interdis" de charger ta batterie moteur avec tes sources panneau+eolienne ...
j'aurai mis un commutateur entre les 2 parcs.
F

Salut Alain,

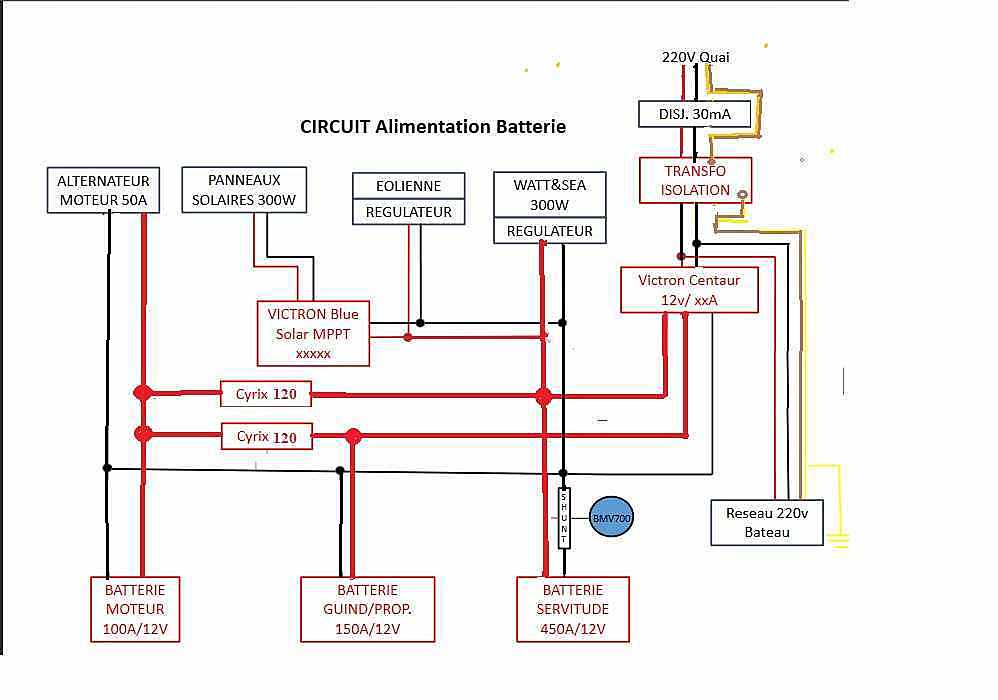

Mamita a repéré aussi cette incohérence dans mon schéma. il a proposé de mettre 2 Cyrix. Je pense aussi qu'un répartiteur 3 voies peut faire l'affaire (à confirmer) .... après avantages/inconvénents
Bye Xavier

Bonjour Mamita,
- Pour le shunt c'est une erreur de manip de ma part en manipulant mon PPT. Oui le shunt sur le (- Service)
- Pour le 30mA, j'ai vu des schémas avec le 30mA avant et après ou les 2 ...
- Les relais Cyrix sont ils bidirectionnels ? La question sous jacente est dans le cas ou je suis connecté au quai donc chargeur 12V actif, le chargeur charge le parc Service et le parc Guindeau mais est ce que le parc Moteur est également chargé ? Ou la solution est peut-être de mettre un régulateur de charge 3 sorties alimenté par l'alternateur.

• J'ai prévu de faire un couplage Parc Service / Parc Moteur en cas de souci de batterie Moteur

disjoncteur-dif après le transfo d'isolement.
avant tu peut mettre en fusible ou un disjoncteur (si ton transfo n'est pas équipée).
