reprise installation électrique schéma de principe

Bonjour
je désire refaire petit à petit mon installation électrique sur un 10m

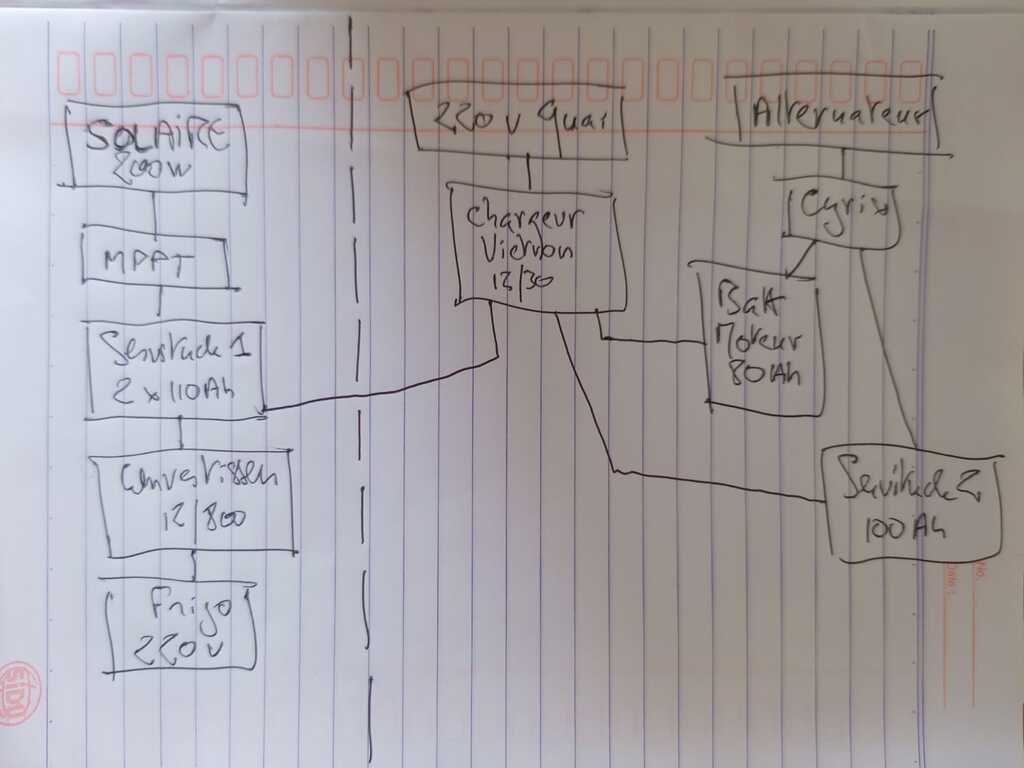

ci joint schéma de l'installation existante assez hallucinante, avec 3 parcs, et un frigo en 220V sur un parc de 220Ah rechargé par panneau solaire 200W + MPPT 75/15, mais bon ça marche...

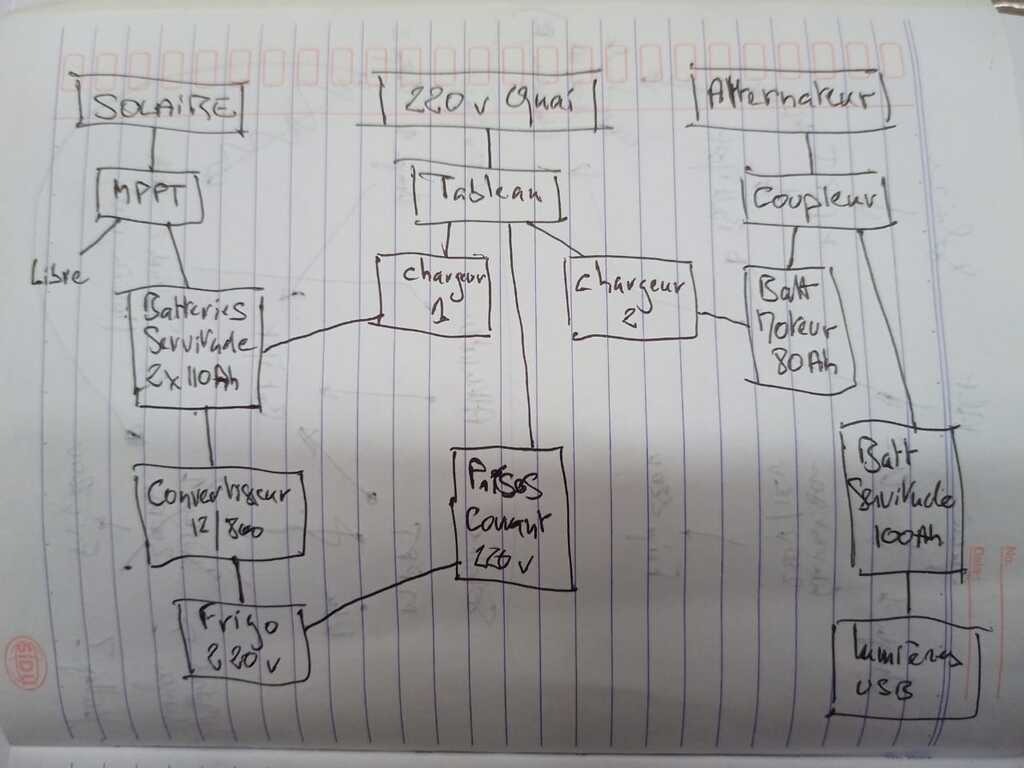

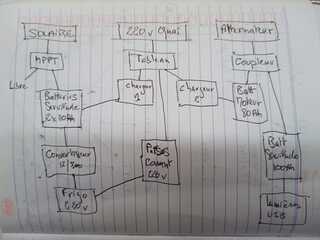

et un schéma de mon projet
je vais laisser le frigo 220v, son parc et son panneau, comme dit ça marche, et le temps de trouver par quoi remplacer ce frigo et cette partie d'installation
dans l'immédiat je voudrais commencer par mettre un chargeur de quai victron 3 sorties pour alimenter les 3 parcs, même si à terme je pense réduire à 2 alimentés via un cyrix (moteur et servitude) avec en joker un groupe électrogène
pensez vous que je prends le problème du bon bout ? que c'est cohérent ?
et je voudrais ensuite garder le solaire. comment venir le rajouter (sur le cyrix) ?
merci à vous

L'équipage
#installation#electrique
puccavegapuccavega
07 mars 2024
PeeFlPeeFl
07 mars 2024

Sur le premier schéma, le frigo est alimenté à partir de 2 sources 220v, ces deux alimentations doivent pouvoir être séparées à coup sûr.
Sur le schéma 2, plutôt qu'un chargeur 3 sorties, j'utiliserai plutôt 2 chargeurs, ce qui permettra de les régler pour des batteries de technologie différentes.
Avec un frigo 220v, il est dommage de se priver d'une alimentation directe depuis le quai. Avec tout l'attirail pour inverser à coup sûr l'alimentation du frigo et ne pas renvoyer du 220 déphasé sur le réseau.
Une troisième petite batterie pour la VHF et un minimum d'éclairage en cas de pépin majeur ?

MamitaMamita
07 mars 2024

Salut,
A puccavega,
Sur ton projet (schema de droite), il semble que toutes tes batteries soient de la meme technologie (plomb) ?
Dans l'emploi du cyrix , il y a une condition technique de base :
nombre de cyrix = nombre de parcs -1
Si tu veux relier tous tes parcs, il te faudra donc (3-1=) 2 cyrix.
Le chargeur de quai n'aura besoin que d'une sortie en 30A.

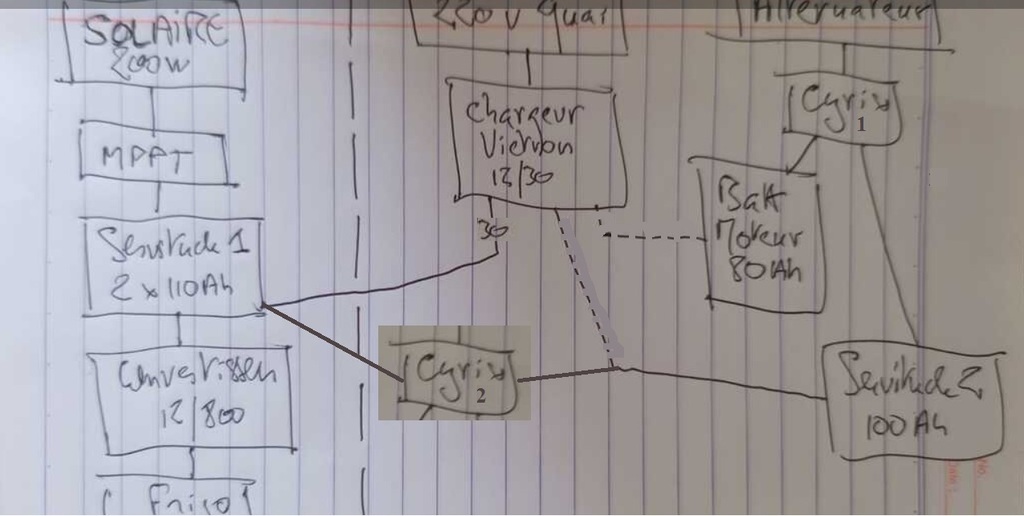

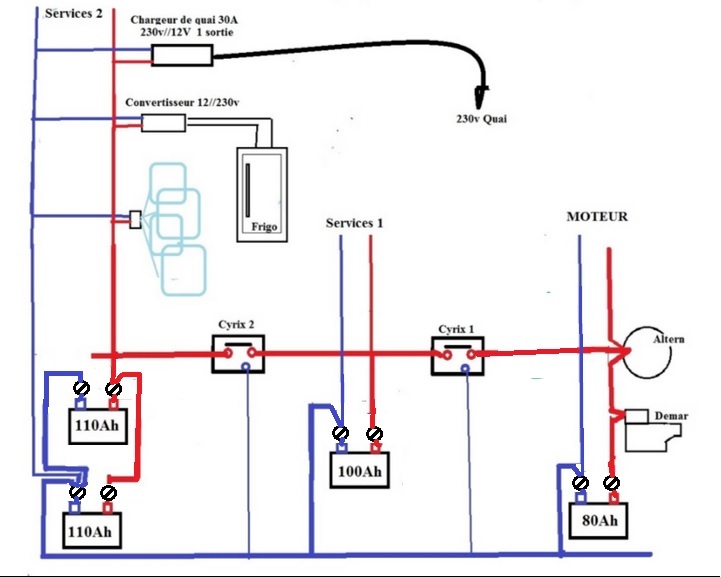

Exemple de ton schema , proposition simpliste ci joint...
Mamita

MamitaMamita
08 mars 2024

Re puccavega,

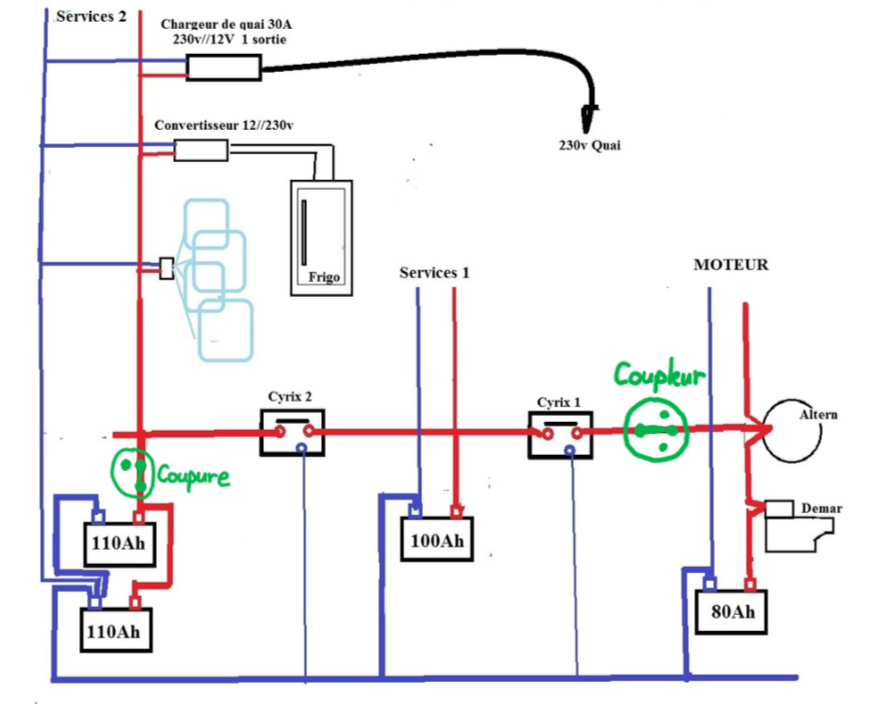

Un peu plus élaboré...

puccavega:merci pour ton temps Mamita - le frigo en 220v n'est que provisoire, je ne conserverai que 2 parcs - je décompose : - A - est ce que les cyrix fonctionnent dans les 2 sens. sur ton schéma je comprends que oui : chargeur à une extrémité, alternateur à l'autre. est ce correct ? - B - je ne suis pas sur que les parc soient de technologie identique. si oui (même 2 sur 3) : cyrix ok (entre les 2 identiques). si non il faudra un chargeur 2 (voire 3) sorties qui gère des parcs différents, et l'alternateur sera dédié à la batt moteur (voire + avec cyrix, si identique). est ce correct ? - C - où viendrait se rajouter le solaire sur ton schéma (MPPT 75/15) - Merci à toi·le 08 mars 09:19
Ajouter un commentairePublier
MamitaMamita
08 mars 2024

Re,
"...le frigo en 220v n'est que provisoire, je ne conserverai que 2 parcs...".
Dans ce cas, avec 2 parcs, 1 seul cyrix suffira.
Autremant,
-** A - est ce que les cyrix fonctionnent dans les 2 sens. sur ton schéma je comprends que oui :
Oui je confirme: le cyrix est **bi-directionnel; cad qu'il se ferme dés qu'une tension de 13v (donc une tension de charge) apparait d'un coté du cyrix; ca peut venir du coté alternateur si le moteur est tournant, OU du cote chargeur de quai et/ou des panneaux solaires meme si le moteur est non tournant.

B - je ne suis pas sur que les parc soient de technologie identique. si oui (même 2 sur 3)
.on parle bien de technologie identique et pas de capacités identiques. en clair , il ne s'agit pas de batteries lithium en batteries de services avec batterie plomb en batterie moteur.

*C - où viendrait se rajouter le solaire sur ton schéma (MPPT 75/15) *-
Il devrait s'installer entre les PS et le circuit 12v services (c'est le petit rectangle noir sur le schema).
Mamita

puccavega:pour te répondre : - A - est ce que ça ne pose pas de problème si j'allume le moteur prise de quai branchée ? - B - oui on parle bien de technologie. dans le cas où elles seraient différentes, je pense qu'un chargeur plusieurs sorties donne cette possibilité de charger plusieurs parcs de techno différentes (quitte à conserver l'installation cyrix entre même techno). ma question porte plutot du coté alternateur qui lui du coup serait dédié à la batt moteur. est ce correct ?. il me faut donc impérativement les PS pour recharger la (ou les) servitude au mouillage (ou le joker générateur sur la prise de quai)·le 09 mars 03:24
Lady_C:moteur tournant générant du 220 volts à travers un convertisseur, et chargeur de quai alimentant le même réseau 200 volts ?
euh, je ne prends aucun pari sur les risques possibles :-) le chargeur de quai Victron n'a qu'un seul algorithme de charge pour les 3 sorties, simultanément.·le 09 mars 09:36
Ajouter un commentairePublier
MamitaMamita
09 mars 202409 mars 2024

RE,
puccavega:pour te répondre : - A - est ce que ça ne pose pas de problème si j'allume le moteur prise de quai branchée ?
(R) absolument aucun ! Perso, ca fait plus de 30 ans que je le fais !

  • B - oui on parle bien de technologie. dans le cas où elles seraient différentes, je pense qu'un chargeur plusieurs sorties donne cette possibilité de charger plusieurs parcs de techno différentes (quitte à conserver l'installation cyrix entre même techno). ma question porte plutot du coté alternateur qui lui du coup serait dédié à la batt moteur. est ce correct ?. il me faut donc impérativement les PS pour recharger la (ou les) servitude au mouillage (ou le joker générateur sur la prise de quai)·le 09 mar. 03:24

(R) A ce jour, je ne connais aucun chargeur de quai capable d'avoir des tensions de charge différentes pour alimenter des batteries de technologies différentes. Par contre, certains chargeurs ont parfois 1 sortie dédiée batterie moteur.
Concernant le cyrix, bien sur:,
a) moteur tournant,(en mer) l'alternateur alimentera d'abord la batterie moteur puis en se fermant alimentera la batterie moteur ET les batteries servitudes.
b) moteur non tournant, (en mer , a quai, au mouillage) les PS alimenteront d'abord les servitudes et si la tension de charge arrive à 13v, le cyrix fermera et alimentera les servitudes ET le parc moteur.
Nota: je ne comprends pas l’utilité d'avoir (meme "en joker") un groupe électrogène au quai...
Mamita

puccavega:Mamita merci encore pour le temps passer à me répondre, au plaisir de se croiser - le groupe est pour le mouillage bien sur, nayant pas encore la main sur cette installation ce sont 300 roro qui me sécurisent, et me permettront quelques bricolages au mouillage, voire un expresso :)·le 09 mars 15:32
Ajouter un commentairePublier
puccavegapuccavega
10 mars 2024

une dernière question tout de même
quand jai vu ce montage jai halluciné de voir un frigo en 220v sur un convertisseur, sur 2 batteries de 2023, ce qui pour moi semble signifier que ces pauvres batteries ne tiennent pas le choc et ont été remplacées
d'où mon idée de modifier tout cela pour mettre a terme un frigo en 12v
mais en fait, est ce tout pourri comme montage, ou viable ?...
