Répartiteur de charge sur alternateur hitachi

Bonjour à tous
Pourrait-on m'aider à comprendre comment cabler un répartiteur de charge mastervolt BI702S sur un altérnateur hitachi type LR135-105 qui a un régulateur intégré et sur lequel il n'y a pas de borne d'exitation.
Je joins le schéma élec. du moteur Yanmar ainsi que celui du répartitreur
Merci

L'équipage
26 avr. 2011
27 avr. 2011
0

en effet Penfall,
le montage indiqué serait difficile sur l'Hitachi
le mieux est de monter une diode de compensation ds l'alternateur, c'est trop compliqué d'amener les connexions extérieures ds l'alterno, et pas sûr que ce soit possible (régul intégré). je regarderai cet après midi, mais ayant déjà travaillé dessus, je crois que ce n'est pas faisable
la mise en place de la diode n'est déjà pas simple...
JL.C

27 avr. 2011
0

Merci SIMBAD

Plus j’y pense, plus je me dis que j’aurais presque intérêt à faire un montage avec des coupes batterie et rendre le répartiteur.
Ou mettre un alternateur compatible avec le répartiteur et en profiter pour augmenter l’ampérage.

27 avr. 2011
0

Attention. Il faut vérifier que l'ampérage de l'alternateur reste compatible avec la puissance du moteur. En effet, un alternateur "bouffe" pas mal d'énergie.

27 avr. 201116 juin 2020
0

Je me suis fais un petit schéma, je pense que çà pourrait marcher.
Le régulateur intégré à l’alternateur devrait continuer à faire son boulot.
Qu’en pensez vous ?


28 avr. 2011
0

tu vas perdre en charge les 0,7V du répartiteur, ce 0,7V correspond au dernier carat de la charge, alors autant rester avec une seule batterie bien chargée que 2 à moitié voire moins
ayant déjà modifié l'hitachi, je peux te dire comment faire
JL.C

28 avr. 2011
0

La notice du répartiteur MASTERVOLT indique qu’il est pourvu d’une diode de compensation, n’est t’elle pas là pour éviter la chute de tension?
Si non, je veux bien que tu m’expliques.

29 avr. 2011
0

salut simbad,
je suis moi aussi intéressé par cette modif sur l'hitachi, peux tu nous en dire plus ? d'avance merci
Bruno

30 avr. 2011
0

penfall, la diode du répartiteur ne peut être efficace que si tu l'installes comme ils l'expliquent, ce qui ne peut être fait sur l'hitachi
je joindrai qd ce sera possible un schéma indiquant la place d'une telle diode, installée ds l'alternateur
il faut que je démonte l'alternateur pour faire une photo, si vous n'êtes pas familier de soudures et de travail sur circuit électronique, abstenez vous

savez vous que vous pouvez installer un Cyrix, relais intelligent qui met en // les batteries sans répartiteur. dans ce cas, pas besoin de bidouiller l'alternateur

JL.C

30 avr. 2011
0

Merci SIMBAD
Effectivement c’est compliqué pour moi. Je vais plutôt opter pour un CYRIX.
Comme j’ai acheté il y a 3 mois le séparateur Mastervolt, Accastillage Diffusion ne me le reprend pas. Si çà intéresse quelqu’un..(pas cher).
Encore merci pour les infos.

30 avr. 2011
0

ok, si vous voulez les docu que je voulais joindre, indiquez moi vos adresses mail, en ce moment on ne peut attacher de fichier aux post, Tom est encore au labeur... le pov' pendant qu'on s'amuse
JL.C

01 mai 201116 juin 2020
0

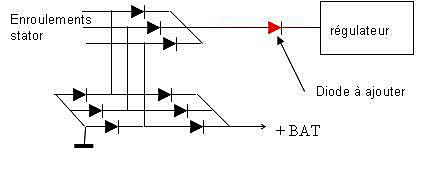

essai de joindre le schéma, apparemment, ça marche, youpiiii merci Tom
j'ai pas encore démonté l'alterno
JL.C
