REPARTITEUR DE CHARGE

Bonjour à tous. J'ai herité d'un répartiteur de charge sans notice avec borne de reférence,donc en principe sans chute de tension. Pouvez vous me dire ou se branche cette borne .Cordialement

L'équipage
22 déc. 2007
22 déc. 2007
0

Précisions :
- Un répartiteur de charge sans chute de tension est un répartiteur de technologie FET, et n'a de ce fait pas de borne de référence.

  • Un répartiteur doté d'une borne de référence a une chute de tension théorique et minimum de 0,7 volts... la borne de référence sert dans ce cas à forcer l'alternateur à travailler avec une tension plus élevée pour compenser la chute de tension des diodes... ce qui est parfois dommageable à l'alternateur qui travaille au delà des spécifications du fabricant.

Il existe depuis quelques années d'autres solutions plus efficaces : voir en bibli.

[color=blue]_/)[/color]

22 déc. 2007
0

précision
Bonjour

Tilikum j'ai raccordé directement la reférence sur la batterie quel le risque pour l'aternateur, les charbons? le collecteur? depuis que j'ai fait cette manip le "buzeur" emet un légé sifflement.
Merci

26 déc. 2007
0

tilikum:
Je ne retrouve pas l'article en bibli ...
:-(

27 déc. 2007
0

Moteur de recherche H&O :
En exemple, les résultats les moins pertinents :

www.hisse-et-oh.com[...]dex.php
www.hisse-et-oh.com[...]dex.php

Je vous laisse trouver vous-même les plus intéressants ! ;-)

[color=blue]_/)[/color]

22 déc. 2007
0

alternateur
faut ouvrir l'alternateur, déconnecter le fil interne sur l'entrée du régulateur, et brancher sur le régulateur la borne de référence du répartiteur.

28 déc. 2007
0

La source
C'est cette manipe qu'ils appellent prendre la sonde à la source ?

22 déc. 2007
0

Notice
Tana,

Tu prend la notice de n'importe quel répartiteur de charge, et tu appliques les préconisation de montage. C'est pas plus simple comme ça, plutôt que de risquer de faire n'importe quoi?

www.victronenergy.com[...]003.pdf

Leon.

22 déc. 2007
0

Avant d'ouvrir l'alternateur
quelle est la marque de l'alternateur, car si tu as un hitachi la modif semble très difficile!!!

22 déc. 200716 juin 2020
0

Robert connais- tu
ce genre de regul et si oui quelle est la combine pour relever la référence de 0,6V
Merçi

22 déc. 2007
0

Merci
j'attend donc une confirmation de fred et si d'ici peu je ne communique pas avec toi ou les autres,je vous souhaite un bon Noel à tous :-)

22 déc. 2007
0

Pfff !
Là, faut que j'aille fouiller dans de lointains souvenirs, datant de l'époque où j'utilisais encore des répartiteurs à diodes...

Pour cet alternateur, on coupe le diodes auxiliaires et on se branche sur la référence, ou alors on alimente par une diode si pas de ref sur le répartiteur.

Mais je considère cela comme du bricolage...

[color=blue]_/)[/color]

22 déc. 2007
0

La marque ?
avec un peu de chance (j'ai eu de la chance !) le "régulateur-porte balais" s'enlève avec deux simples vis, et on a accès à l'entrée de régulation sans problème.

22 déc. 2007
0

sans garnatie

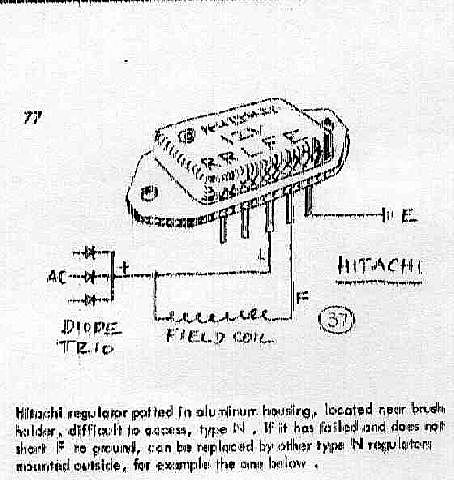

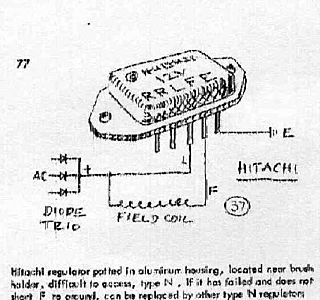

Tilik corrigera ... mais une lecture rationnelle du dessin indique que la broche recevant la tension de référence est la broche centrale marquée "L". Donc il faudrait brancher sur "L" la sortie "référence" du répartiteur à la place du fil venant du trio de diodes .... ou bien insérer dans le fil entre le trio de diode et la broche "L" une diode qui tient silicium classique environ 100V-10A pour ne pas prendre de risque.

Mais cela reste à vérifier par les spécialistes pour ce régulateur-là ;-)

J'ai fait cette manip sur mon alternateur un mettant un relai permettant de shunter la diode ajoutée. On a alors 2 positions de fonctionnement: boost (+0.7V) et normal (Réf habituelle de l'alternateur).

26 déc. 2007
0

Repartiteur suite.
Merci à tous.
QQ précisions.Ds mon boat, j'ai 2 batteries. j'ai donc pris un répartiteur une entrée, 2 sorties( logique).
C'est un modèle "avec connection pour diode de compensation"j'écris ce que je lis sur la notice.

Ils disent pour le branchement:"connecter la sonde de la source de courant, sur la borne S du répartiteur."
Alors, la source de courant, c'est l'alternateur j'imagine, et la sonde c'est quoi,c'est ou ?
je vais essayer de vous envoyer la copie du schéma

Trés bonnes fêtes de fin d'année à tous.Tana

26 déc. 2007
0

Schema
voici le schéma que j'ai trouvé.Il s'agit d'un répartiteur mastervolt BI 702 s.

27 déc. 2007
0

Schéma ?
Ici ! www.hisse-et-oh.com[...]dex.php :-|

[color=blue]_/)[/color]

27 déc. 2007
0

tilikum
As tu vu le schéma? Sinon autre solution,je laisse l'ancien répartiteur, et lorsque je serai ds ton coin, on regarde le truc !!! c'est pas une idée quelle est bonne!!

27 déc. 2007
0

repartiteur mastervolt 702S
Voici le schéma enfin en jpeg.mais je ne sais tj pas ou je dois prendre la "sonde de la source"pour l'emmener sur la borne de mon régulateur.
