reparer aerogene

manoeuvre dont on est pas très fière... stator mal bloqué après avoir changé les roulements et tous les cables sont arrachés. Il reste toujours l'essentiel: l'aimant, les enroulements. si quelques 'un a une photos des branchements et les références du composant, on devrait pouvoir y remedier...avis aux bonnes ames et merci d'avance

L'équipage
14 août 2012
15 août 201216 juin 2020
0

Tous les cables??? C'est à dire???
Sinon:


25 août 2012
0

J'ai lancé ce message, à notre 1ere arrivée à terre. Ensuite, on est reparti en économisant l'energie.. Maintenant les vacances sont finies, on est rentré à la maison, va falloir réparer!
Les cables arrachés:
les cosses de chacun des enroulements ( =>à rallonger et rééquiper de cosses) Les connections sur le petit boitier noir du couvercle, une connection du composant ( Diode ou ncodensateur?).
Maintenant que nous sommes rentrés, je peux redémonter l'éolienne et faire des photos des miettes...d'après ton schéma, je penses: le boitier noir = redresseur, composant = condensateur, mais il devrait y en avoir 2 ? est-ce qu'il était "double" et que 2 sorties sur trois ont ete arrachées.
merci dejà du schema.

25 août 2012
0

J'ai lancé ce message, à notre 1ere arrivée à terre. Ensuite, on est reparti en économisant l'energie.. Maintenant les vacances sont finies, on est rentré à la maison, va falloir réparer!
Les cables arrachés:
les cosses de chacun des enroulements ( =>à rallonger et rééquiper de cosses) Les connections sur le petit boitier noir du couvercle, une connection du composant ( Diode ou ncodensateur?).
Maintenant que nous sommes rentrés, je peux redémonter l'éolienne et faire des photos des miettes...d'après ton schéma, je penses: le boitier noir = redresseur, composant = condensateur, mais il devrait y en avoir 2 ? est-ce qu'il était "double" et que 2 sorties sur trois ont ete arrachées.
merci dejà du schema.

26 août 2012
0

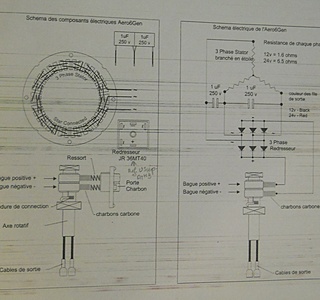

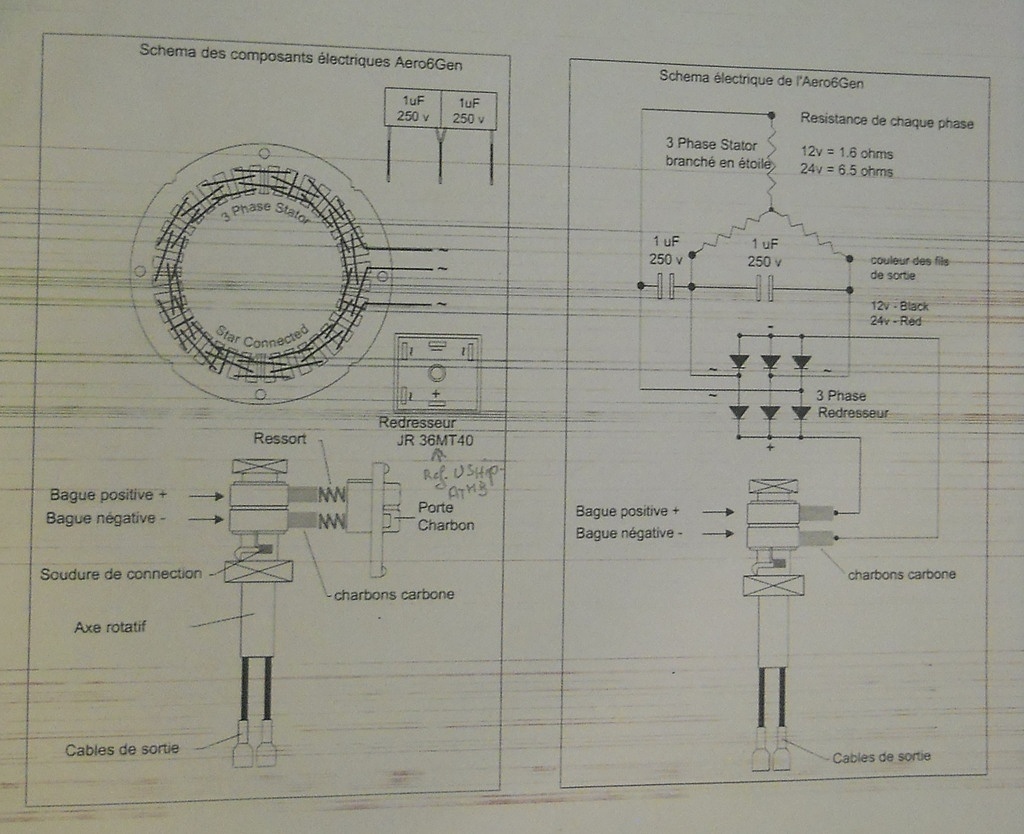

Sur le schéma du coté gauche le dessin des composants tel que tu devrais les voir en réalité (en 2 dimensions…) et leurs représentations schématique dans le circuit (et donc comment brancher tout cela) à droite…
Les DEUX condensateurs sont importants (1 serait tombé à l’eau ou pulvérisé dans l’accident ???)…
Le redresseur, ou pont de diodes triphasé, doit comporter 5 connexions = 3 phases CA (marqué ~) venant de l’alternateur + 2 sorties CC ( un + et un - ) vers le collecteur qui transmet vers les câbles de sortie…
Branchement simple, si un doute posez la question… Des photos pour aider à lever les doutes ???
@+
Alain
