reparation loch et sondeur pen lann

Bonjour, desole si ma demande a fait l objet d un fil anterieur mais je suis dans l'incapacite de trouver une societe qui pourrait reparer mes speedometre et sondeur de marque Pen Lann. Disposeriez vous d une adresse svp?
Par ailleurs ces equipements etant dependants de piles, pensez vous que celles ci puissent etre remplacees par une connection directe a la batterie?
Encore merci par avance.
Gwenrop

L'équipage
04 oct. 2017
04 oct. 2017
0

J'ai du matériel neuf de chez eux, une autre époque. Ils ont fermé dans les années 80. J'hésite à installer ce qui reste, sachant qu'à la première panne je devrais probablement jeter le matériel..

15 nov. 2017
0

Bonjour,

Avez vous toujours ce matériel ?

Merci et bonne journée

Laurent

29 août 2018
0

Bonjour Josselin,
Si vous etes interesse pour vendre votre equipement, nhesitez pas a me contacter. Merci par avance.

05 oct. 201705 oct. 2017
0

je crois que insem du coté de bordeaux répare toute l'electronique
j'ai communiqué l'adresse sur le site ..le patron gérard dupouy
www.isem.fr[...]/
alain

07 oct. 2017
0

Merci beaucoup, je les contacte et vous reviens.

29 août 2018
0

Bonjour, je suis tres decu par le travail effectue par la societe indiquee. Ma sonde de profondeur est complètement HS apres son intervention. Est-ce que quelqu un aurait a ceder un ensemble profondimetre compose de la sonde + bloc de traitement + repetiteur de la marque Penlann en bon etat de fonctionnement. Dites moi egalement si vous avez l’ensemble speedo et/ou girouette dans le meme etat. Pour une proposition de prix, merci de me l adresser par MP.
Merci a tous.

30 nov. 2020
0

Bonjour
Je viens de tomber sur votre message
Je suis le dernier technicien ayant travaillé chez Pen Lan avant sa fermeture en 1992. je n' ai plus de schémas ni de pièces, mais quelle, est la nature de votre panne si elle est électronique, je peux peut être vous aider.

Cordialement et avec nostalgie

Rémy27

23 déc. 2020
0

Bonsoir!
La version orca2000 pour s’interfacer avec la girouette est presque finie! Sortie en nmea 2000, et bien sûr en analogique pour alimenter les cadrans ronds. Ils ont 45 ans et ils marchent toujours. J’en ai même 3 d’avance...;-)

C’était du très bon matériel !

23 déc. 2020
0

Bonsoir Remy27, oui, nostalgie d'un matériel mythique. Qui n'a pas rêvé, dans les années 80, d'avoir du Pen Lann dans son bateau, du matériel haut de gamme, avec une gonio Super Navitec..Nostalgie, nostalgie, quand tu nous tiens.

04 mai 2021
0

Bonjour

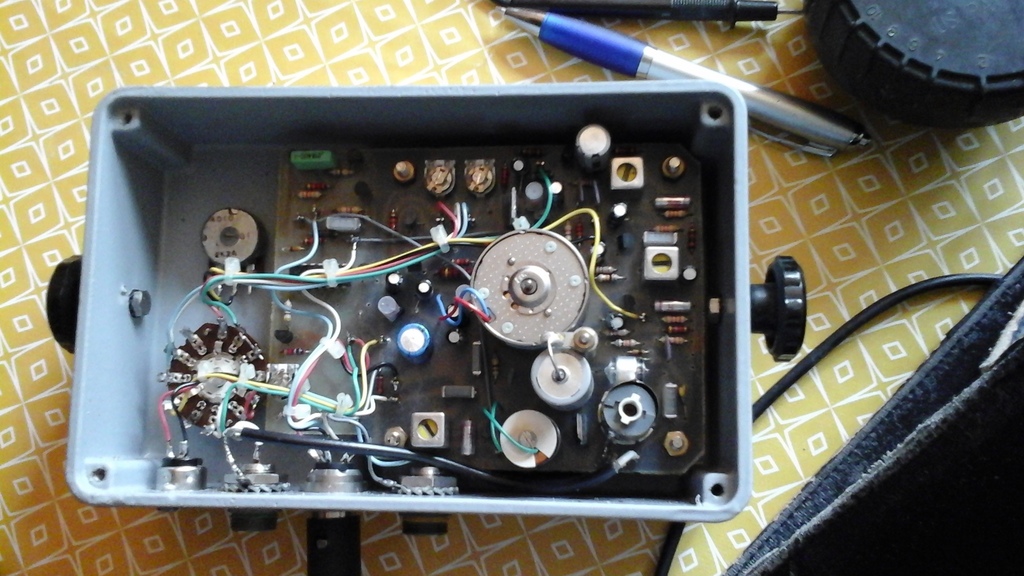

Je me permet de faire appel à votre expérience, je suis actuellement en train de remonter un sondeur Pen Lann Narval,je lui met une sonde AIRMAR 50/200,un fil noir un fil bleu une tresse. Quatre prises sous l'appareil une prise alimentation, une prise coaxe code vert,une prise DIN et une prise coaxe code jaune. The question is ? Laquelle
Merci d'avance

04 mai 2021
0

Bonjour
Cet appareil est très vieux mais parait en bon état
La sonde se branchait sur la prise verte coaxiale
la prise jaune était destinée à un répétiteur de barre à aiguille
Cependant je doute que votre sonde soit compatible, car le principe était une pastille céramique en sandwich entre deux fines pellicules argentées, elle fonctionnait en émission et réception et devait être accordée avec le bobinage de puissance.
L' émission était déclenchée par un aimant collé a l' opposé de la diode, le temps de réponse déterminait la profondeur affichée sur le cadran gradué.
Cordialement

04 mai 2021
0

Re
Grand merci pour votre explication. Maintenant à moi de trouver une sonde...
Avec un peu de chance.
Encore merci

04 mai 2021
0

Bonsoir
il semble que vous connaissez parfaitement le Pen Lann. Sur mon bateau j'ai retrouvé un ensemble complet, me semble t-il, comprenant un anémomètre girouette un boitier de commande loch et des afficheurs rond à aiguille, ainsi que les câbles sans sonde de vitesse.
Je souhaite les installés mon problème est le câblage. Pouvez vous m'indiquer comment les câbler. et si il est possible de trouver une ou deux sonde de vitesse
Merci d'avance

04 mai 2021
0

Bonsoir
Tout d' abord le Loch speedometre est soit un dolphin" ou "marsouin"
le principe est le même repétiteur de cockpit prise jaune
la sonde sur la rouge le problème est difficile pour la capteur il s' agit d' une petite
bobine qui réagit a un petit aimant noyé dans une petite roue à aube immergée
( de mémoire en faisant antenne a proximité du secteur sur le plot central de la prise roue
on peux étalonner la vitesse à 10 noeuds )
Pour la girouette anémomètre " Orca ou Zyphius " la tête de mat le pale actionnait un potentiomètre
de 10kohm ( piste plastic )
pour l' anémometre les premiers modèle la rotation des pales entrainait
un aimant actionnant un ILS ( contact a lame souple dans une ampoule de verre )
pour les plus récents c' était le même principe que le speedomètre
le connecteur din 6 broches alimentait les indicateurs a aiguille
le 5 broche la tête de mat ( capteur )
Cordialement

pS Envoyez des photos comme pour le Narval

07 mai 2021
0

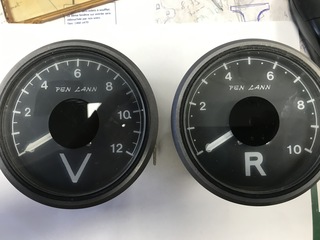

Toutefois dans l'ensemble des éléments, j'ai cinq cadran à aiguille trois sont incontestablement pour le girouette anémomètre mais pour deux je n'arrive pas à connaitre leur utilité, une avec un GRAND V et l'autre un GRAND R, voir photo. J'ai également un boitier qui est me semble t-il le boitier central ou tout est connecté (pour 2 sonde speedo, avec en façade les commande)

07 mai 2021
0

Il y avait un speedo, de 0 a 10 kts, et Pen lann proposait aussi un accelerometre!! Pour optimiser le reglage du bateau.

Est-ce cela?

30 nov. 2020
0

Il me reste un loch speedo Penn Lann Marsouin complet que je cède pour un prix modique si cela interresse et rend service

22 déc. 2020
0

Avez vous toujours votre loch speedo, j’ ai un ensemble pen Lann sur mon vieux bateau et une partie du loch me manque
Cordialement

23 déc. 2020
0

Bonjour

Ça dépend de ce qui est cassé. L’électronique est simple et un vrai réparateur d’électronique saura trouver la panne. Sur le boîtier orca pour la girouette ce sont les ampli-op type 741 qui grillent.

J’ai viré le loch et le sondeur ( je dois avoir encore les boîtier rectangulaires type narval pour le sondeur et Speedo , mais j’ai oublié le nom de ce dernier.)

J’ai acheté une sonde airmar dst 800, et fait un boîtier nmea2000 vers pen lann pour conserver les cadrans ronds.

Si les boîtes rectangulaires vous intéressent je vous les donne.

A+

31 déc. 2020
0

ce que je n'ai pas c'est la sonde, le boitier rectangulaire est présent mais je ne sais pas si il marge n'ayant pas la sonde de vitesse
merci d'avance

04 mai 2021
0

Enfin pour tout dire sur mon ensemble Pen Lann
Les écran sont:
deux pour la direction du vent
un pour la vitesse du vent
et les deux autres je n'ai pas encore compris a quoi ils servent
un à un grand V gradué de 0 à 12 et l'autre un grand R lui gradué de 0 à 10
Je souhaite pouvoir les monter sur mon bateau en bois (plan Eugène Cornu construit entre 1962 et 1964 au chantier MARGUERIE.
La construction est en bois avec deux mats en bois, le gréent en Ketch.
Je suis en train de le restaurer intégralement en remplacent toutes les pièces de bois endommagées par de nouvelle dans les mêmes bois
Je pense que le Pen Lann serait totalement adapté à ce bateau.
Merci encore à tous de votre aide dans cette mission.

Cordialement

04 mai 2021
0

Bonjour

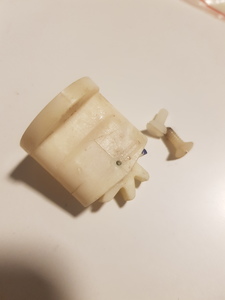

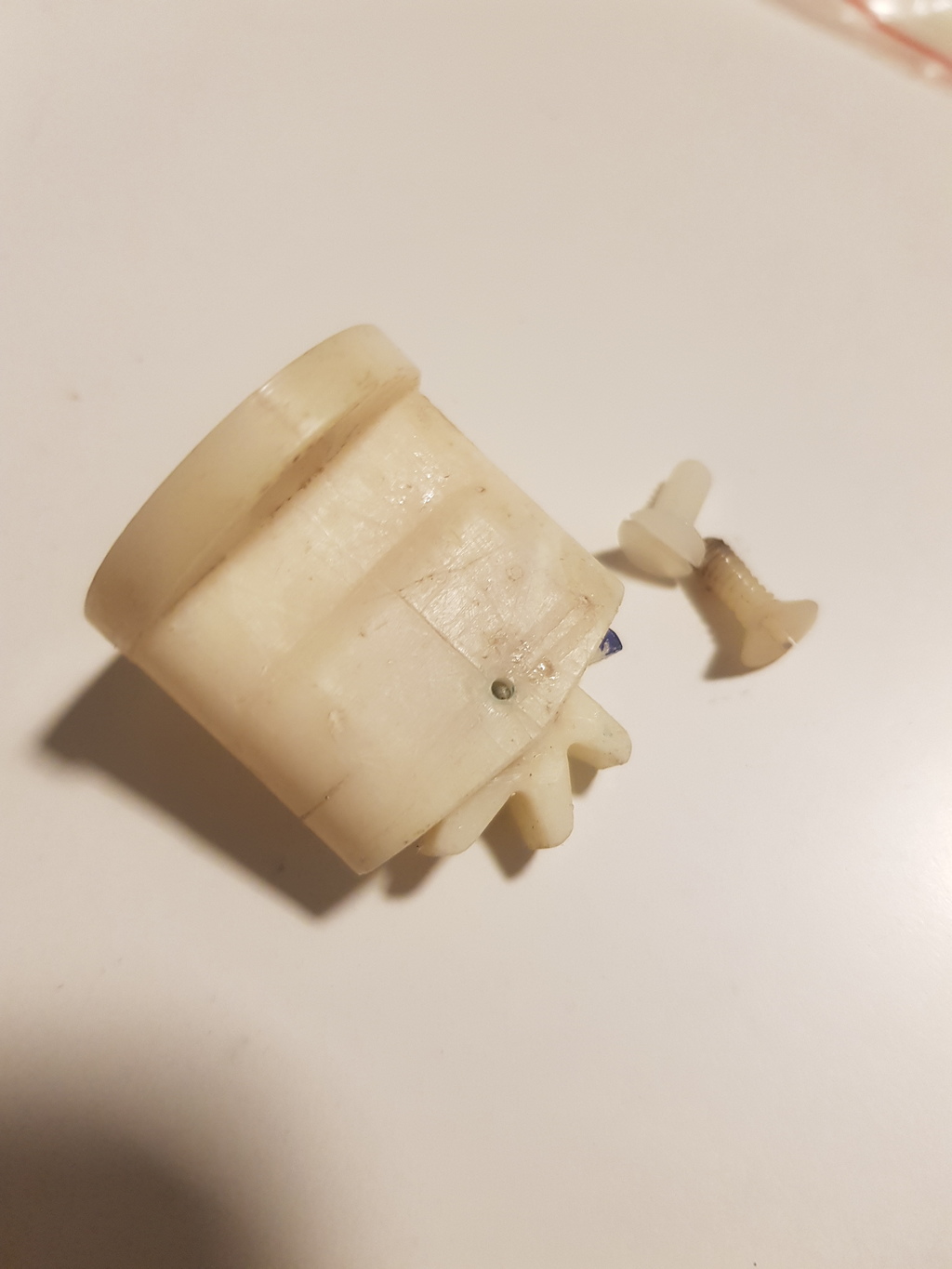

J'ai ce que je crois me souvenir être une partie immergée de rechange de speedo Pen-Lann qui se fixait avec deux vis nylon sur le corps de sonde qui devait faire 32 mm. J'utilisais un capteur pen-lann sur mon quarter dans les années 70 avec un speedo numérique de ma fabrication. Le capteur Pen-Lann était plus précis que les autres à l'époque. Je me souviens qu'il sortait 50Hz à 10n de vitesse.
As-tu un passe coque ? Quel est son diamètre car il y a moyen de le monter sur un bouchon de passe-coque et de mettre une bobine de détection que j'ai à côté du passe-coque

04 mai 2021
0

Sinon, il y a mieux encore à faire. Un capteur de speedo à ultrason Airmar CS4500 qui n'est pas très cher car il ne fait que speedo sort du NMEA0183 mais aussi une sortie à 4,5Hz par noeuds. Il faudrait vérifier si le speedo Pen lann peut être réglé à 11,11n en injectant du 50 Hz à l'entrée du capteur.
J'ai tout ce qu'il faut ici. Où est ton bateau ?

0

Si ça peut servir, quelqu'un a numérisé les signaux analogiques des capteurs pen lann pour les réinjecter via nmea. Le programme et les explications sont ici : jdelecour.over-blog.com[...]mo.html
