relier son gps garmin 721 a ro 6800 pour ais

bonjour à tous... Novice en branchement je cherche a relier mon gps garmin à ma radio océan 6800 via réseau nmea 00183 pour recevoir les info. Ais. Pouvez vous m indiquer les fils à relier avec les couleurs de fils. merci par avance
jmb

L'équipage
09 jan. 2018
22 mai 202122 mai 2021
0

Bonjour ,
je déterre ce post car je suis dans le même cas que @jmb76400.
Je cherche à connecter ma VHF RO6800 à un GPS .

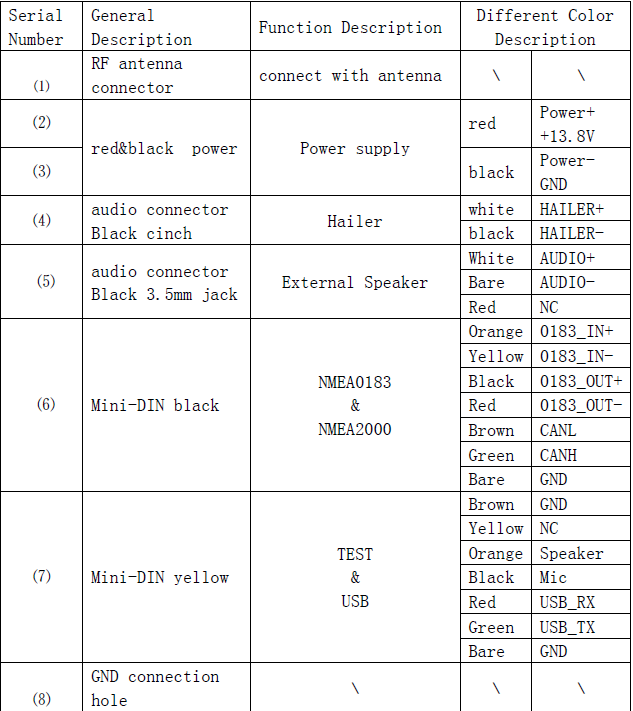

dans la documentions il est noté que le signal à utiliser est dans le mini Din noir :
De ce que j'ai compris, il faut se câbler sur le jaune et orange qui sont les entrées polarisées du Nmea0183 , je câble donc ma sortie GPS sur Out + avec le in + et le Out - avec le In - jusque là j’espère que c'était bien ça ?
résultat il se passe rien .
j'ai lu sur le forum qu'il fallait que les trames envoyées soit de type GPRMC , donc j'ai branché le signal du gps sur un arduino et analysé la trame il y en a plusieurs GPRMC bien là .
VOici les 5 types de trames qu'envoie le GPS .
$GPRMC,$GPVTG,$GPGGA,$GPGSA,$GPGLL.
malgré tout , ça ne fonctionne pas .
En autre la doc parle d'un mini din jaune , mais moi je ne l'ai pas , j'ai plutôt un connecteur de type NMEA 2000 .. alors y a t'il un probléme avec la notice !

Quelqu'un qui possède cette VHF peut-il me confirmer le câblage s'il vous plait merci car là je suis perdu .
j’essaie de mettre en info les utilisateurs qui utilisent cette VHF comme @GibTonic , @Ginfizz , @Louloudu63, @ManuLeOuf,@jpaix

22 mai 2021
-1

A suivre

22 mai 202122 mai 2021
-2

Pourquoi tu notes à suivre .. ?
même probléme ?

22 mai 2021
0

Tu veux recevoir quoi ? Uniquement la position GPS ou le GPS plus les infos AIS ?

22 mai 2021
0

Bonjour ellargo ,
j'aimerai branché mon gps pour que mon ais fonctionne car j'ai pas précisé mais elle fais AIS
R06800 AIS.

22 mai 2021
0

Ok, est ce que tu reçois les infos GPS sur la VHF ? Si oui, pour les données AIS, il faut sélectionner dans les menus de la VHF : l'option AIS SETUP/AIS OUTPUT, et choisir je crois RS485...

22 mai 2021
0

Alors non la VHS ne recoit pas les infos du GPS , c'est bien ça le probléme que je rencontre.

22 mai 2021
0

Quel est ton GPS ? Tu veux transférer les infos AIS sur un autre appareil ?

22 mai 202122 mai 2021
0

J'ai un GPS avec une sortie nmea avec une out+ et un out - type RS422 modèle chinois vitesse réglable je l'utilise à 4800 pour être dans le standard du NMEA .
J'ai aussi fais les test avec un second GPS , signal qui sort de la VHF portable HH600E avec une sortie out + et out - vitesse de sortie à 4800 bds .
Pour l'instant j'aimerai juste que va vhf arrive à communiquer avec mon Gps pour que mon Ais intégré à cette VHF fonctionne

22 mai 202122 mai 2021
0

Je me répond à moi même j'ai réussi à faire fonctionner la communication avec le GPS , ça y ait enfin !
en fait le fil jaune noté In - est en fait un In + et le orange est le In -après avoir inversé c'était ok , presque une après midi de perdu juste pour ça !!
Maintenant je vais regarder pour récupérer le signal de l'AIS sur le OUT

*Petite question , vu que je suis chez moi je ne capte aucun signal AIS , la vhf envoie elle quand même une trame sur la sortie nmea ou il faut qu'elle capte ? Parce que sinon faudra que je continue le test sur place au voilier . *
