Relais sur schéma électrique moteur

Bonjour,

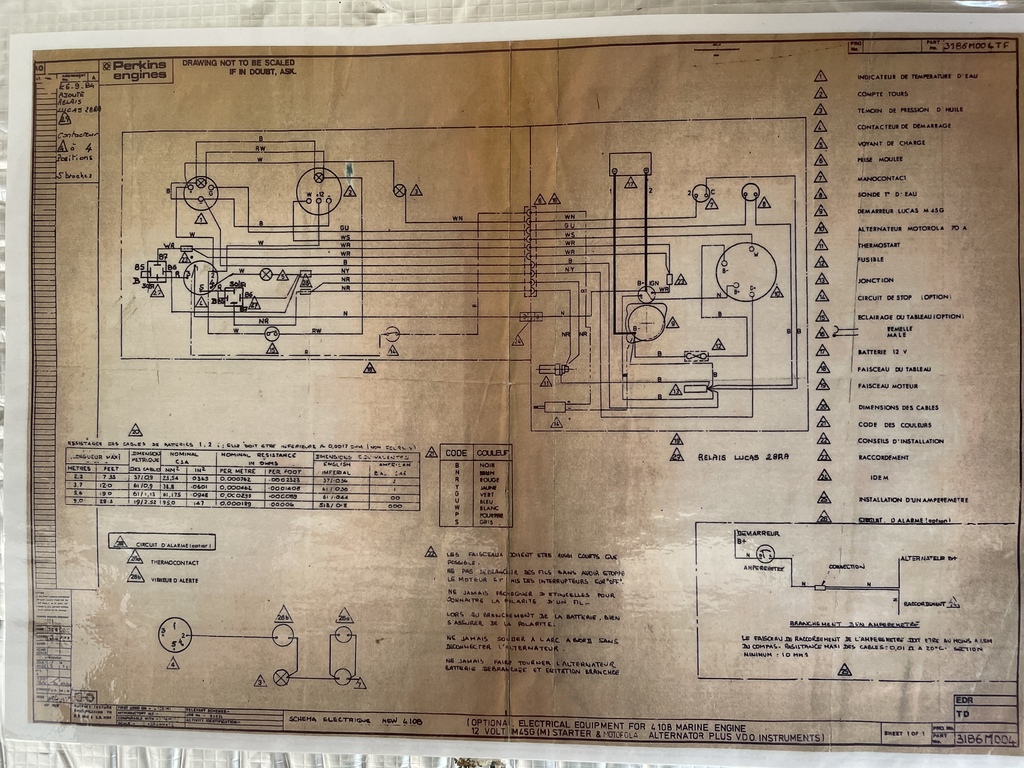

Ci-joint le schéma électrique du Perkins 4108. Près du contacteur à clé se trouve deux relais. Celui de gauche semble être celui du solenoid du démarreur. Mais je n’arrive pas à comprendre à quoi correspond celui de droite. Il est relié à un thermostat. Est-ce l’alarme de surchauffe ?
Merci pour vos éclaircissements.

#perkins#relais#moteur

BlackNav

Tous
Non lu

Salut, A BlackNav, Je ne suis pas un gran... Mamita19h

Bien vu ! J’ai lu au moins 10 fois cette légend... BlackNav17h

Mamita

19h19h

Salut,
A BlackNav,

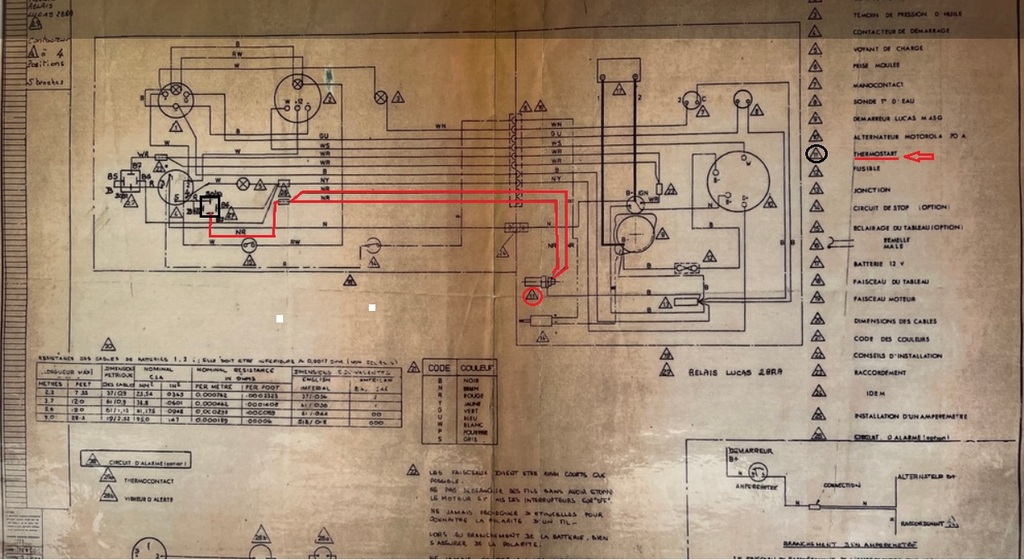

Je ne suis pas un grand connaisseur des Perkins 4108, mais je pense que ce relais alimente la seule bougie de prechauffage (en 11 sur le schéma = thermostart ) de ce moteur....laquelle peut poser des problèmes (voire des incendies )! voir ci-joint:
www.hisse-et-oh.com[...]r-4108m
Perso, si tu veux éviter de tels risques, il suffit d'enlever ce relais de son socle.
Mamita

BlackNav:Bien vu ! J’ai lu au moins 10 fois cette légende et je lisais « thermostat ». Et merci pour le lien ! ·le 24 oct. 20:20
