regulation solaire

comment calcule t'on la puissance en amperes du regulateur correspondant au panneau solaire ?
j ai lu quelque part qu'il faut multiplier le "courant court circuit" inscrit au dos du panneau, a 1.30 ? qu'en pensez vous ?
merci

L'équipage
15 déc. 2010
15 déc. 2010
0

ampère
tu divises la puissance du panneau par le rendement:
puissance 100w
rendement 16%
100/16 = 6.25
soit 6a25

dans le meilleur ensoleillement.
jp

15 déc. 2010
0

avant de taper n'importe quoi
on réfléchit.
le rendement d'un panneau est le rapport de la puissance électrique fournie sur la puissance solaire reçue (qui est environ de 1000 W/m2)
Le courant est égal à la puissance (électrique donc ici 100 W) divisée par le voltage.

15 déc. 2010
0

euh pas tout à fait
la puissance du panneau ne differe pas de la puissance de tout autre appareil électrique ainsi :

P=UI

donc 100W = 18 x X

X = 100 : 18 = 5,55A

Pour la régulation on prend toujours 30% de marge supplémentaire au minimum.

Le minimum n'étant pas l'idéal absolu, prend un régulateur PWM de 10A si tu veux réguler au moins cher. Sinon un MPPT si tu veux un meilleur rendement.

15 déc. 2010
0

Pour continuer avec le calcul de johann
Le panneau délivre 5,55 A. au borne d'une batterie de 12/13 V, cela donne environ 70 W.
Donc 30 W de puissance théorique du panneau sont perdus.

Un régulateur MPPT, permet de récupérer une partie de cette puissance perdue.

Correct Harry, Fred ?

15 déc. 2010
0

Calcul
Certain panneaux ont un rendement de 16% d'autre de 18%
j'ai pris 16 mais j'aurai pu prendre 18 pour le calcul
Jp

15 déc. 2010
0

trop tard
je répondais à nevermind

15 déc. 2010
0

tout à fait
correct.

15 déc. 2010
0

Calcul
Pour être pus juste je devrais dire 16v ou 18v

15 déc. 2010
0

pour mon panneau multicristalin
de 200w en 24v, j ai un regulateur MPPT de 15amps qui accepte 24v ou 12v.
donc 200/16 = 12.5
mon regul est adapté.
merci !

15 déc. 2010
0

vous êtes sûr ????
:reflechi:

Si le panneau est un "200W" :

  • son courant maximal débité par un MPPT dans une batterie 12V bien déchargée sera environ 200/12 = 16A

  • son courant maximal débité par un MPPT dans une batterie 24V bien déchargée sera environ 200/24 = 8A

Si le régulateur n'est pas un MPPT et si le panneau est un 24V, sont courant maximal quelque soit la batterie (12V ou 24V) sera de l'ordre de 200W/34V = 6A

Si le régulateur n'est pas un MPPT et si le panneau est un 12V, sont courant maximal dans une batterie 12V sera de l'ordre de 200W/17V = 12A

15 déc. 2010
0

correction
Sauf erreur, ce panneau n'est ni un "classique" pour batterie 12V, ni un "classique" pour batterie 24V. Mes 2 dernières lignes considérant le cas d'un régulateur NON MPPT sont donc inappropriées.

Si votre MPPT accepte 36 volts c'est bon puisque la tension à vide n'est que de 33 volts.

Comme dit dans mon message précédent, son courant maximal qui sera débité par un MPPT de bonne qualité dans une batterie 12V bien déchargée sera environ 200/12 = 16A maximum. Votre MPPT (15A) est donc "tout juste" en terme courant maximal.

15 déc. 2010
0

est-ce un problème ?
Non, je ne vois pas en quoi ce serait un problème à partir du moment où le régulateur MPPT fait bien son boulot, puisqu'il est justement là pour adapter le panneau à la batterie en conservant la puissance disponible au niveau du panneau.

Pour le courant de 16A, c'est la limite maximale, en supposant l'ensoleillement maximal, l'orientation parfaitement perpendiculaire au soleil, et un MPPT sans perte. Ces conditions ne seront jamais réunies en même temps, notamment parce que le rendement d'un bon MPPT est de 95% environ, ce qui fait que la sortie ne sera qu'au mieux à 16x0.95=15A.

Je dirais qu'il faut essayer et voir ! Avec un fusible rapide de 20A entre la batterie et le régulateur.

Mais bon, peut-être un spécialiste aura des rectificatifs ?

15 déc. 2010
0

Juste un petit point
Si ton panneau est donné pour 200 W, qu'il soit mono ou poly-cristallin il donne 200 W.

En revanche, à surface égale, un mono-cristallin (rendement ~18 %) sera un peu plus puissant qu'un poly-cristallin (rendement ~16 %). Mais aussi, d'après ce que j'avais lu, un poly-cristallin est un peu moins sensible aux ombres portées.

15 déc. 2010
0

moins sensible?
j'aimerai qu'on m'explique comment il peut être mois sensible et savoir d'ou vient ce bruit de coursive.
Les cellules sont montées en série (comme dans un mono) et le fait que leur rendement soit moins bon n'améliore en rien la réaction face à une ombre portée qui est de toute faon catastrophique pour le rendement d'un panneau. à moins que le raisonnement qui ammene à dire ça, part du principe que comme il produit moins, le fait que le rendement s'écroule, la perte est proportionnellement moins importante.

Pour ce qui est de la régulation, méfiance.
La règle est de prévoir 30% de marge entre le point maxi du régulateur et le courant maxi du panneau.

mes panneaux de 100W, branchés sur un régulateur MPPT (en bretagne nord) donnent plus de 6A aux batteries alors que le courant nominal du panneau est de 5,55A.
Cela est tout simplement du à la régulation MPPT et cela n'arrive pas avec un PWM.

Conditions du test sur la même batterie déchargée à 50%.

Ton régulateur est donc trop juste pour ton panneau. Cela dit, tu peux laisser pour l'instant le régul comme ça jusqu'à ce qu'il grille. Il a peut être une marge de tolérance plus élevée que ce que dit l'étiquette.

Protege bien avec un fusible ton instalation.

16 déc. 2010
0

Tension panneaux
[i]comment voit on si le panneau est un 12, 24, 36 ou 48 volts ? ça n est ecrit nul part !![/i]

Si ce n'est pas indiqué, il suffit de compter le nombre de cellules :

  • Pour un panneau 12 volts il y a en général 36 cellules, mais cela peut aller de 30 à 40 cellules suivant pour quelle région (températures) il a été conçu.

  • Pour un 24 volts c'est le double... et ainsi de suite pour les tensions plus élevées.

_/)

16 déc. 2010
0

54 cellules
Tili l'a dit : un 12V "classique" a 36 cellules, et un 24V "classique" 72 cellules.

Donc un 54 cellules n'est ni un classique 12V ni un classique 24V

54 cellules ce serait un "classique" 18V :oups:

16 déc. 2010
0

54 cellules...
Ce n'est probablement pas un panneau 24 volts qui en compte classiquement 72... et en a besoin de minimum 60.

Il est possible que ce panneau de 54 cellules soit prévu pour des réseaux terrestres de plus de 200 volts, optimisé pour cet usage mais pas du tout pour un bateau en 12 ou en 24 volts, sauf en utilisant un régulateur MPPT dédié.

_/)

16 déc. 2010
0

c'est pas forcément une merde
mais il va y avoir une petite perte lors de la transformation du courant.

17 déc. 2010
0

Meuh non !
[i]j'ai acheté une Merde ! [/i] Pas du tout :

Ce panneau ne serait certes pas adapté pour charger directement une batterie 12 volts : trop de pertes, et pas assez de tension pour travailler en 24 volts.

Par contre aucun souci avec un bon régulateur MPPT, c'est étudié pour ! Ça va fonctionner aussi bien qu'avec un panneau de 36 ou 72 cellules. :-)

_/)

17 déc. 2010
0

Un peu cher
comparé à la concurrence, mais en effet un bon produit parfaitement adapté à ton usage. ;-)

_/)

17 déc. 2010
0

Apparemment :
D'après la doc :
Protection surcharge, court circuits surtensions, et hautes températures. Y compris les inversions...

Il est facile de limiter le courant de sortie à sa valeur nominale et également de mettre en place une protection thermique qui réduit le point de fonctionnement pour limiter la chauffe.

Donc il se limitera à son point nominal si le soleil brille trop.

www.morningstarcorp.com[...]vermppt

15 déc. 201016 juin 2020
0

robert

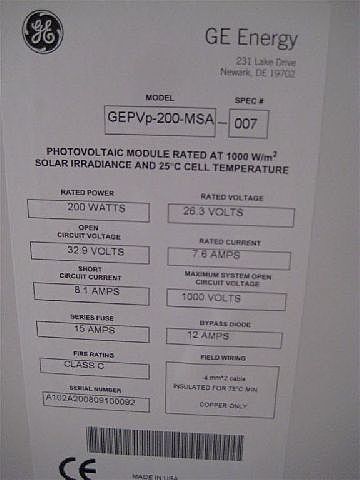

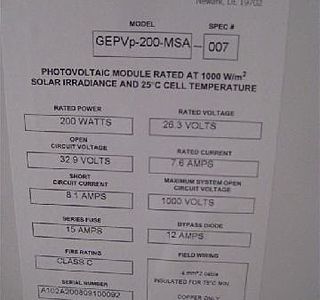

voici une photo des infos inscrites au dos de mon panneau.
mon regulateur est un MPPT de 15 amps qui accepte 36,24 et 12v pour charger des batteries de 12 v.
tout cela te semble t il correct ?
merci !

15 déc. 2010
0

robert
merci pour votre réponse.
mais du coup je suis bien ennuyé d'avoir un regulateur trop faible !!
que pensez vous de cette installation ? je parle d'un panneau de 36 v pour un voilier équipé en 12 v ? est ce un probleme ?
merci encore !

15 déc. 2010
0

ouf
je me sens mieux, sur la notice du regulateur il est ecrit que pour ma configuration (panneau 36v vers batterie 12v) le maximum autorisé est 200 w !
donc tout devrait aller, de plus c est du polycristalin, donc moins puissant que du mono...
merci pour tes lumieres !
amicalement ///

15 déc. 2010
0

moins sensible au ombres !
bon a savoir...
je regrette un peu moins d avoir acheté un poly.

15 déc. 2010
0

Sensibilité, c'est là
mais sans aucune garantie que ce soit juste ; les spécialistes le diront !
www.econologie.com[...]82.html

16 déc. 2010
0

ok
donc j'installe un fusible de 20 amps entre mes batteries et ma regulation.
merci pour vos reponses.

16 déc. 2010
0

robert
que voulez vous dire par "n'est pas un classique" en parlant de mon panneau solaire ? comment voit on si le panneau est un 12, 24, 36 ou 48 volts ? ça n est ecrit nul part !!

16 déc. 2010
0

merci fred,
je compte a l'instant le mien. j ai 54 cellules... ça serait donc un 24 v ?!
c est un General electric 200 w gepvp multicristalin...

16 déc. 2010
0

Bon...
super...
j'ai acheté une Merde !
mon installation est elle tout meme acceptable pour charger correctement les batteries de mon voilier ?! (2 trojan T145 en serie)

16 déc. 2010
0

perte ?
Si le MPPT est bien fait pour travailler en entrée jusqu'à 36V et en sortie à 12-15V, il n'y a pas de raison d'avoir plus de pertes avec ce panneau qu'avec un panneau à 36 cellules.

17 déc. 2010
0

ouf !
merci !
mon regul est un morningstar sunsaver MPPT 15amp.
Apparement c'est un modele qui a fait ses preuves.
