Régulateur victron blue Solar mppt 75/10 a quoi sert la sortie LOAD?

Bonjour

Voilà une question simple

Batterie sortie vers batteries
PV in de mon pseudo

LOAD ????

Merci

L'équipage
22 mar. 2019
22 mar. 201922 mar. 2019
0

Sortie de la charge
La décharge excessive de la batterie peut être évitée en connectant toutes les charges à la sortie de charge. La sortie de charge déconnectera la charge quand la batterie aura été déchargée à une tension prédéterminée. (Modèle 48V: interface avec un relais) Sinon, un algorithme de gestion de batterie intelligente peut être choisi : voir BatteryLife.La sortie de charge est protégée contre les courts-circuits.
(datasheet Victron)

22 mar. 2019
0

Tu veux parler des sortie load? Ou charge ?
J’ai pas tous compris

25 mar. 2019
0

@Pascal : C'est effectivement ce que j'ai sur mon installation.

25 mar. 2019
1

Bonjour
L'intervention de PYTHEAS 54 mentionne un lien(myshop-solaire)ou l'on indique clairement(en gras et schéma à l'appui)qu'il ne faut jamais déconnecter la(s) batterie(s) du régulateur solaire sans avoir au préalable déconnecté le(s) panneau(x).
On peut donc en déduire qu'il faut placer un coupe circuit entre les panneaux et le régulateur puisqu'en actionnant le coupe circuit général on déconnecte toute l'électricité du bord et donc la liaison batterie-régulateur,avec le risque de dérégler ce fameux Victron MPPT.
Vous le comprenez ainsi?Merci

22 mar. 2019
0

Ca m'intéresse aussi mais je suis un "un peu" obtus et j'ai rien compris à l'explication de pfoumf

22 mar. 201916 juin 2020
0

La sortie load sert à alimenter un (ou des) appareil(s) en 12 V
Pour les détails voir par exemple
www.myshop-solaire.com[...]15.html
C'est bien sûr autant d'énergie qui ne servira pas à recharger la batterie !

22 mar. 2019
0

Merci

Question idiote

Supposons dans l ABSOLU ????????

Sortie batterie je mets ma batterie moteur de 100ah
Sortie LOAD je mets mes services 150ah

Est ce que quand ma batterie moteur sera chargée le régulateur chargera mes services ?

Oui
Je sais, c'est tiré par les cheveux car mon pseudo ne fait que 100w ????

Merci de toute façon

Camille

22 mar. 2019
2

La sortie load est un 12v continu, inadapté à la recharge de batterie où il faut des cycles de charge bien précis.

25 mar. 2019
0

Ne vaut-il pas mieux utiliser la sortie vers batterie pour l'usage de l'électricité de bord ? Dans ce cas, la batterie se rechargera au fur et à mesure de l'utilisation ?

25 mar. 2019
2

La sortie load à plusieurs fonctionnement possible. Pas exemple entrer autres, elle peut être programmée pour n'être fonctionnelle qu'à la tombée du jour. Pratiqué par exemple pour y connecter le feu de mouillage.

25 mar. 2019
1

La sortie load à plusieurs fonctionnements possibles. Pas exemple entre autres, elle peut être programmée pour n'être fonctionnelle qu'à la tombée du jour. Pratique par exemple pour y connecter le feu de mouillage.
C'est mieux sans faute d'orthographe.

25 mar. 2019
0

a et non pas à.
Avec mes excuses.

25 mar. 2019
0

Sarkis, si la sortie load est programmée pour fonctionner qu'à la tombée du jour, il n'y a plus de soleil donc comment la sortie load sortira du courant ? Cela veut il dire que ces sont les batteries qui prennent le relais via cette sortie ?

25 mar. 2019
2

"Cela veut il dire que ces sont les batteries qui prennent le relais via cette sortie ?"
Oui ! Cette sortie est paramétrable et prend soin de la batterie !

25 mar. 2019
0

D'accord, merci pour l'info.

25 mar. 201925 mar. 2019
0

Merci Elect pour cette étoile. Il n'y a pas si longtemps je posais un peu les mêmes questions ( www.hisse-et-oh.com[...]ur-mppt ), et des Héonautes (dont toi !) prenaient le temps d'y répondre ! :bravo: :topla:

25 mar. 2019
-1

Bonjour,

Dans le lien donné par Pytheas, je lis :

"Ces modes concernent uniquement la sortie LOAD du régulateur.

On choisit l’un des deux modes soit avec la broche noire située en bas à gauche de l’appareil, soit avec le Smart Dongle Bluetooth ou avec le cable VE.Direct to USB.
Le mode 1 (pont entre broche 1 et broche 2) : la sortie LOAD sera déconnectée lorsque la tension de la batterie sera intérieure à 11,1V ou 22,2V.
Le mode 2 (pont entre broche 2 et broche3 ) : la sortie LOAD sera déconnectée lorsque la tension de la batterie sera inférieure à 11,8V ou 23,6V."

Je ne vois pas de "mode 3" qui dit que la sortie LOAD attendra la nuit pour être "active", de plus, est-il vraiment "pratique" de brancher son feu de mouillage dessus qui va s'allumer au premier gros nuage qui va passer.

Sans parler du fait que si on attend que la batterie soit à 11,1 V (mode 1) pour la débrancher, elle ne va pas durer longtemps.

25 mar. 2019
1

Voici le lien vers la page du programme de configuration du MPPT Victron. Il tourne sur PC mais, de mémoire, on a accès aux memes fonctions avec le dongle usb.
www.victronenergy.com[...]ptprefs
Allez en particulier au chapitre qui évoque l’option P.

" At sunset you can choose to use the following control actions:

a - Take no action (light remains off).

b - Switch on the light and switch off after a number of hours. When you choose this option you can enter the desired number of hours. Two dimlevels can be entered both for the “on” period and the dimlevel for the “off” period (use 0 to switch the light off during the night).

c - Switch on the light and switch off at midnight. Note that midnight is determined by the solar activity, the charger needs to operate for several days to synchronize with the solar activity and the actual midnight point (12 o'clock) differs from the solar midnight, based on your location and if daylight saving is used. Like option b you get the opportunity to enter two dimlevels for the “on” period till midnight and the dimlevel for the “off” period after midnight (use 0 to switch the light off during the night). When mpptprefs stores the settings it sends the local time of the PC to the MPPT charger. The charger will use this time for 5 days, this bridges the time the charger needs to synchronize with the solar activity. Note that this is only useful as long as the charger remains powered-on, otherwise the assumption will be made that midnight occurs 6-hours after sunset as long as the internal clock is not synchronised.

d - Switch on the light and switch off at sunrise. Note when this option is chosen the sunrise control actions are no longer shown.

At sunrise you can choose to:

e - Switch off at sunrise

f - Switch on the light several hours before sunrise and switch off the light at sunrise. Note that the charger needs to synchronize with the solar activity in order to predict the sunrise moment, this takes several days. "

25 mar. 201916 juin 2020
0

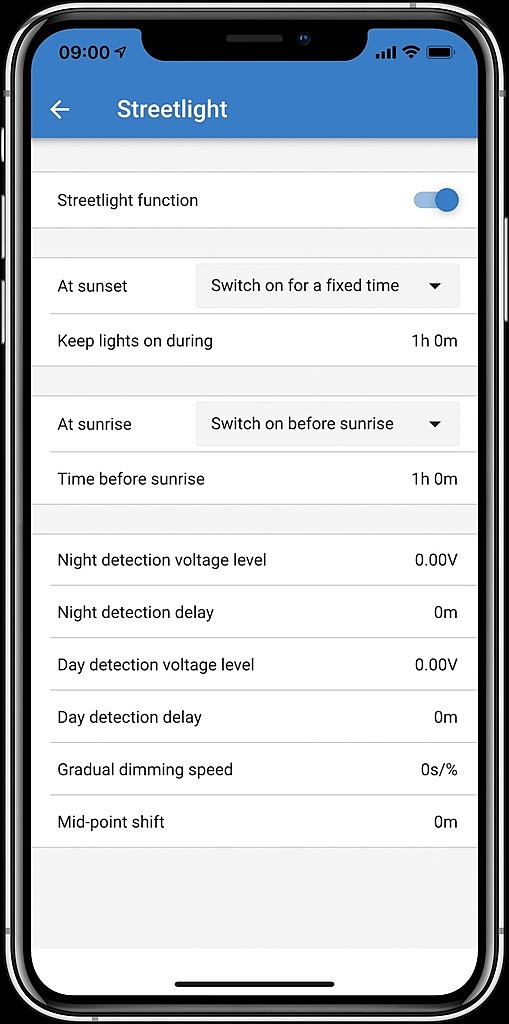

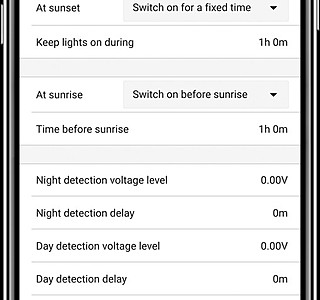

Et voici une page victron sur l'appli android ou ios. Voir le paraggrzpphe streetlight setting
www.victronenergy.com[...]hargers

25 mar. 2019
0

Décidément les doigts trop gros pour le clavier.

25 mar. 2019
0

Merci Sarkis pour toutes ces précisions.

:heu: mais je vais continuer à allumer mon feu de mouillage avec son inter sur le tableau électrique.
Et l'éteindre le matin quand je me lève... :oups:

25 mar. 2019
0

C'est plus compliqué à lire qu'à faire même avec le logiciel PC. Quant au feu de mouillage, si le régulateur n'est pas placé trop loin du tableau électrique, c'est facile à réaliser. Pour moi qui ai un mal fou à me réveiller au lever du jour...

25 mar. 2019
0

Vous êtes marrants quand même.
Êtes vous certain que notre ami Camille a le dernier modèle programmable?
J'ai la même référence avec la sortie load mais ce n'est pas programmable et pourtant il doit avoir 3 ou 4 ans.

25 mar. 2019
1

A Okilebo, Le régulateur 75/10 dispose d'un port usb (qui n'a pas la forme de la fiche usb que tout le monde connait). Regarde à côté des 6 broches à vis du régulateur, au dessus du fusible tu devrais trouver un connecteur beige format propriétaire. C'est là qu'on connecte le cable ve direct soit vers usb, soit vers bluetooth (les 2 câbles sont différents et ne sont pas donnés).

12 août 2020
0

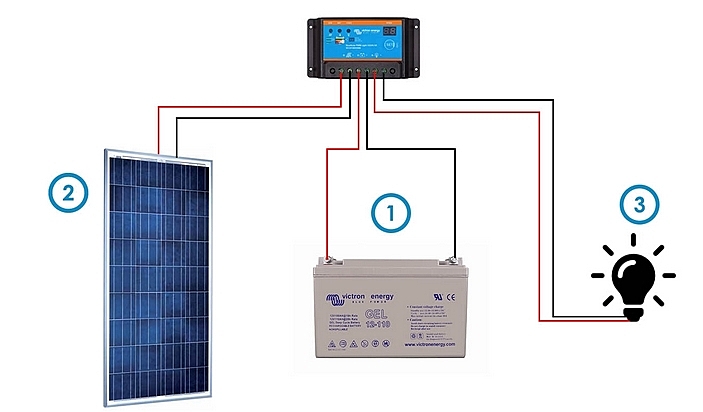

Explication et shema pour la sortie Load

singer107w143w.forumactif.com[...]-100-20

12 août 202012 août 2020
2

On lit des choses...

(FAUX:) "Normalement le "load" sert uniquement pour alimenter en direct (sans passer par une batterie) un petit consommateur."
c'est FAUX car le LOAD est du courant provenant de la batterie ET de la sortie du convertisseur. Le LOAD a une puissance complète.

(FAUX:) "la sortie load fournit un courant de 12v de tension stabilisé, ce qui est très important pour les appareils sensibles aux surtensions (éclairage LED, certains PC qui marchent en 12v, de l'électronique, des pompes...), puisque les batteries ont une tension variable."
c'est FAUX car le MPPT Victron ne fournit pas de sortie Load au voltage 12,0000 volts, il n'a pas de stabilisation d'alimentation supplémentaire, ce qui ne serait bien que pour de mauvaises led qui gèrent mal leur courant d'alimentation.
Ce serait néfaste pour tous les consommateurs de limiter le voltage à 12V.

12 août 2020
-2

Je suis équipé depuis peu de temps d'un MPPT Victron 75/15, et grâce mon QI de moineau je crois avoir réussi à piger à quoi sert cette fameuse sortie LOAD. Il s'agit en fait d'une sortie auxiliaire qui permet au panneau solaire d'alimenter directement certains consommateurs sans tirer sur la batterie, mais en fait la difficulté vient du terme utilisé pour désigner cette sortie qui est, à mon avis, inapproprié. Cela dit comme cette fonction, toujours à mon avis tient plutôt du gadget, je ne l'utilise pas et j'ai viré le bidule (la broche noire) annexe. Vraiment Victron (excellent matériel au demeurant), pourrait faire un effort pour rendre son manuel un petit peu plus compréhensible.

12 août 2020
1

Sûrement pas "sans tirer sur la batterie" !
En fait ces régulateurs ne sont pas spécialement destinés aux bateaux mais à des installations "offgrid" (hors réseau). Donc on branche les utilisateurs sur la sortie LOAD pour éviter de vider la batterie complètement, en coupant en dessous d'un certain seuil, et accessoirement on peut paramétrer en fonction de la luminosité (cas de l'éclairage public par exemple). Sur les Victron il y a aussi la gestion "intelligente" qui ajuste le seuil de coupure pour que la batterie puisse se recharger à 100% tous les jours.
Sur les bateaux on connecte le tableau directement sur la batterie, donc cette sortie load ne sert à rien.

12 août 2020
0

Je te remercie pour ces précisions bien utiles.
Je cois que la confusion vient du terme "load" qui signifie charge.

12 août 2020
1

"Load" ne veut pas dire charge "je charge, j'envoie du courant" mais "charge , je prends du courant" c'est un "faux ami".

1

Bonjour,
Sur mon ancien bateau, cette sortie ne débitait du 12 volts QUE lorsque les panneaux ne recevaient plus de lumière. J’y avais donc branché une petite lampe à leds sous le portique. Elle me permettait de retrouver facilement le bateau la nuit au mouillage et de remonter à bord sans me casser la gu...
J’avais intercalé un inter pour qu’elle ne fonctionne qu’à la demande.
Voili, voilà.
Bonne journée,
Patrice

12 août 2020
1

Sur certains régulateurs, il est possible de "programmer cette sortie load pour qu'elle débite soit la nuit, soit le jour, soit tout le temps, avec sécurité basse tension.

12 août 2020
0

Voici un extrait du descriptif de la gamme Victron MPPT :

Options de la sortie de charge :
• Sortie physique - Sur les modèles 10, 15 et 20 A.
• Sortie virtuelle - via le câble de sortie numérique VE.Direct TX et le BatteryProtect ou un relais à semiconducteurs.

On a fait le tour de la sortie de charge physique,
Quelqu'un sait ce qu'est une virtuelle ?

12 août 2020
-1

aprs un petit tour sur myshop solaire
on remarque que tous les MPPT victron smart solar (modele que l'on peu piloter au telephone portable (gadget)) ont cette sortie load
et que
seulement certain MPPT victron blue solar ont cette sortie , et d'autres non !

exemple

celui ci a la sortie load

www.myshop-solaire.com[...]09.html

alors que
celui là (le mien) non

www.myshop-solaire.com[...]14.html

moralité

achetez en un sans la sortie , comme ça la question ne se posera plus !

13 août 202013 août 2020
1

En effet la Sortie physique = LOAD est sur les modèles 10, 15 et 20 A.

A partir de 100/30 il n'y a plus de sortie physique LOAD, mais avec la sortie virtuelle par la prise VE-connect, on peut piloter un relais de la même façon.

L'application VictronConnect est très appréciable sur les MPPT, à tel point que beaucoup ont acheté un cable bluetooth pour rendre compatible leur BlueSolar (qui n'est PAS bluetooth, allez comprendre...)

Maintenant que c'est intégré aux SmartSolar, c'est extra.

13 août 2020
0

Comme l'écris plus haut, cette sortie load est progrzmmzble et offre une multitude de possibilités d'applications.
