Regulateur solaire

Consommateurs :
C'est une sortie sécurisée en tension trop basse de la batterie... en pratique je ne l'utilise jamais.

_/)

moi
je me disais ( enfin c'est toi Fred qui m'avais donné l'idée lors d'un fil ) qu'il pourrait y avoir une sortie sur le regulateur qui s'enclancherai lorsque celui ci passerai en mode floating, ce qui permettrai par exemple de faire chauffer le ballon d'eau chaude ou de recharger plein de conneries que je ne fait jamais...
ça éviterai de gaspiller !

Séb

En
fait je ne suis pas persuadé que les batteries reste à bloc quand tu consommes via celle ci et que ton regulateur te dis que tu es plein.

sur Tamata j'avais l'impression qu'elles avait plus la peche lorsque je les laissais tranquille que lorsque je tirais dessus avec le dessal par exemple ( les panneaux compensaient largement la conso ) et que je partais ensuite en nav alors que mon regulateur disait que j'étais full.

Bon sur le nouveau boat je vais installer le controleur conseillé sur heo par pas mal d'utilisateur, chose que je n'avais pas sur Tamata, alors je saurais si c'était qu'une impression.

Séb

Mais cela changerais quoi ?
Je reprend mon truc.

Le matin, la batterie est déchargée, mais tu éteins pas mal de consommateur. Les panneaux me donnent 8 ampères, 5 vont dans la batterie, 3 pour les consommateurs.

A ce rythme, à midi, ma batterie est chargée. Est ce qu'elle l'aurait été si j'avais tiré 3 ampères des batteries pendant que j'en deversais 8 dedans (en imaginant que le régulateur l'aurait fait, mais avec mon STECA, je n'ai jamais vu, même sans consommateurs, plus de 6 A aller dans ma batterie (70 AH).

L'après midi, les batteries sont en floating (un peu trop tot, cf autre fil) et les panneaux alimentent les consommateurs et j'en profite pour charger tout ce qui est chargeable (ordi, aspirateur, appareil photo, mp3, téléphones et je ne sais quoi encore).

Et j'attaque la nuit avec tout à bloc.

Je repose la question, quel est l'intérêt de passer par la batterie dans la journée ?

Jacques

"Comment ça marche"
[i]Dans mon cas, cela permet d'alimenter les consommateurs sans passer par la batterie.

Les consommateurs sont alimentés directement par les panneaux, et la batterie termine sa charge.

Par exemple, dans l'aprèm, j'ai 8A qui sortent des panneaux, j'en ai 1 qui va dans la batterie, et j'en ai 4 ou 5 qui vont dans les consommateurs, et le reste qui fini marabouté je ne sais où.[/i]

Il n'y a absolument pas besoin d'une sortie spécialisée sur le régulateur pour que ça fonctionne ainsi :

• Si la production solaire est supérieure à la consommation, la production alimente les consommateurs et le surplus charge la batterie.

• Si la production solaire est inférieure à la consommation, la production alimente toujours les consommateurs et prend ce qui manque dans la batterie.

• La nuit les consommateurs sont alimentés uniquement par la batterie.

Cela fonctionne même sans régulateur !

La sortie spécialisée est uniquement une sortie sécurisée en tension qui se coupe si la tension descend en dessous de celle pour laquelle elle à été programmée... en pratique, si le seuil n'est pas réglable il est en général trop haut pour être utilisé sans désagréments.

_/)

Certes, mais
à condition d'avoir un ampèremètre dédié sur ce circuit... l'important n'est-il pas de connaître surtout le bilan total ? ;-)

_/)

Je ne comprend quand même pas
pourquoi ne pas se servir d'un truc fait exprés.

Je n'ai eu aucun problème avec la sortie consommateur, il y a effectivement y avoir une limitation en tension basse, mais elle est suffisament basse pour ne pas me déranger (avertissement à 11,7 v et déconnection à 11,1 v).

L'ampèremètre mesure bien le courant sortant vers les consommateurs. Ca c'est sûr. Ce que je ne suis pas certain, parce que je n'ai pas fait attention, c'est si la mesure n'indique que ce qui sort de la batterie, ou si il cumule avec ce qui vient directement des panneaux. A priori, oui, puisque je me rappele que la valeur variait en plein jour dès que j'allumais un nouveau consommateur. La valeur instantanée me permettais donc de connaitre la consommation de chaque consommateur.

Enfin, je redis que je ne comprend pas comment le régulateur peur gérer le courant de charge si derrière la batterie se trouve aussi des consommateurs. Mais c'est certain aussi que je ne comprend rien à l'électricité et à ses mystères.

Un truc est conçu pour être utilisé selon un mode précis, je ne vois pas l'intérêt de ne pas le respecter. Quel serait l'intéret de ne pas utiliser la sortie consommateur alors que le principal argument donné (limitation de la tension) n'est pas justifié dans mon cas ?

Jacques

Ah ?
[i]cette sortie est très pratique pour laisser alimenté 24 h sur 24h une pompe de cale auto. par exemple [/i]

En effet : ainsi si la batterie est un peu faible on est sûr de ne pas la décharger ? :mdr:

_/)

Choix regulateur MPPT
Bonsoir a tous
je m'incruste dans ce fil car je suis a la recherche d'un regulateur MPPT pour reguler 5 panneaux de 120 w donc 600 W en 12 V...
Avez vous une marque a me conseiller... ???
Aussi bien pour le régulateur que les panneaux solaires ??

Merci

Steca
Il y a deux modes de régulation : le mode SOC et le mode Volt qui ne tient compte que de la tension.

En mode SOC, il ne doit pas y avoir de consommateurs ou producteur connectés directement aux batteries sinon le régulateur ne voit pas ce qui sort/rentre.

En mode Volt on peut connecter d'autres consommateurs ou producteurs (éolienne...) aux batteries.

Extrait du mode d'emploi :
SOC.....
Si un des paramètres
n’a pas pu être enregistré, parce que p. ex. un consommateur ou
une source de charge sont directement raccordés à la batterie, la valeur du
SOC calculé est fausse. Vous pouvez changer le mode de réglage du régulateur
pour avoir une commande de tension plus simple,

www.stecasolar.com[...]dex.php

Euh...
Je répondais à Jacques... ;-)

_/)

franchement, je ne sais pas
"Ton régulateur ne mesure que ce qui provient des panneaux" : Il me semble que non.

Il y a trois fonctions distinctes :
- La première mesure le courant produit par les panneaux en A.
- La seconde mesure effectivement ce qui sort des panneaux et qui rentre dans la batterie, en A et en AH. Cette mesure correspond donc au courant de charge après correction par le régulateur, en fonction des phases de charges.
- Enfin, la troisième mesure, toujours en A et en AH, correspond à la consommation des consommateurs. Je pourrais aller vérifier ce we, mais je suis assez certain maintenant qu'elle mesure tout ce qui sort du régulateur vers les consommateurs, que ce soit en provenance des panneaux ou de la batterie.

Sinon, oui, en effet, tous mes consommateurs sont connectés sur le régulateur. Il a une entrée, pour les panneaux solaires, et deux sorties, une vers les batteries, une vers les consommateurs. Chez moi, la sortie des consommateurs alimente le tableau électrique, qui distribue ensuite vers les consommateurs.

J'ai un peu le sentiment que l'erreur de ton client est justement de ne pas s'être servi de la sortie dédiée. Dans ce cas, le régulateur ne pouvait pas calculer la consommation du bord, et donc, ton client ne pouvait pas la connaître.

Sauf s'il aurait eu autre chose pour la connaitre, mais manifestement non, puisque tu lui as vendu un contrôleur.

Selon la doc, le SOC est calculé par un algorithme basé sur la tension et l'intensité. Tu me dis que ce n'est que du marketing, et c'est bien possible. Manifestement, cette valeur était lourdement fausse chez ton client. Chez moi, j'ai aussi le sentiment qu'elle est un peu fausse, puisque je ne comprend toujours pas comment il peut passer de 80% à 100% de charge de la batterie en qq heures en déversant un pouième d'A à 13,7 v.

Un truc m'échappe quand même. Il y a aussi un voltmètre dans ce régulateur. Comment il pourrait manquer 350 AH dans le parc alors que sa tension était supérieure à 12,7 v ? Ou alors ton client ne regardait pas non plus la tension de la batterie ?

C'est pourtant sur la tension, plutot que sur le SOC, que je me base pour savoir si ma batterie est chargée.

Cela ne me renseigne pas sur la "qualité" de ma batterie (morte ou pas morte, sulfatée, stratifiée ou pas), ni sur sa capacité, mais uniquement sur le fait que, dans cet état, elle est chargée...

Jacques

Pani problem
Mauvais aiguillage

@+ ;-)

Je remonte ce topic assez proche de ma question :

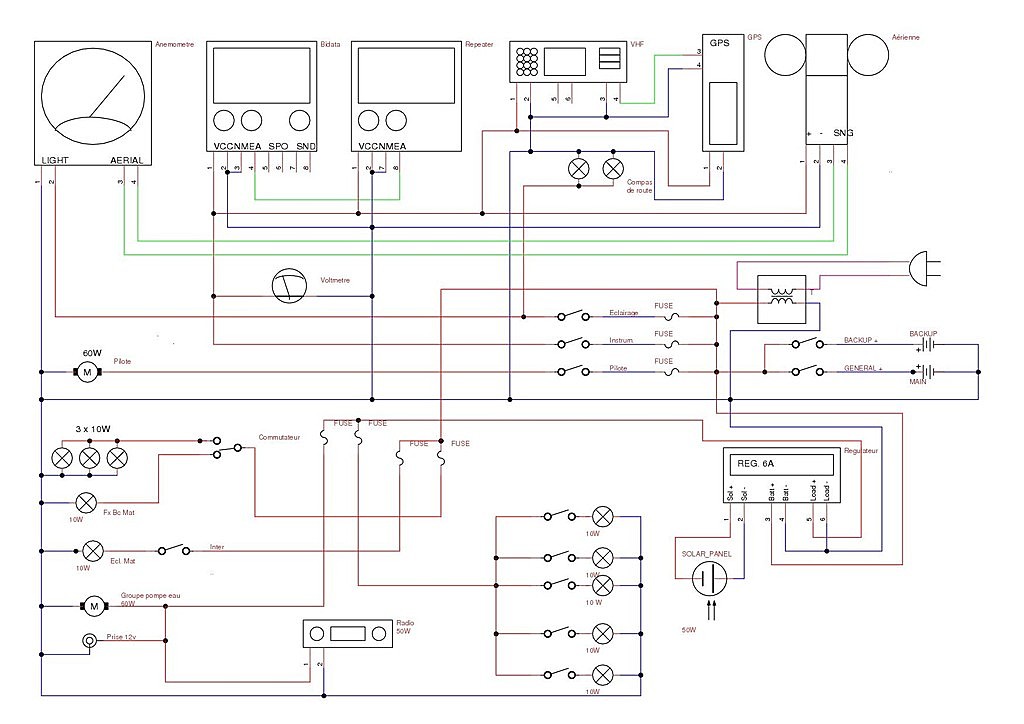

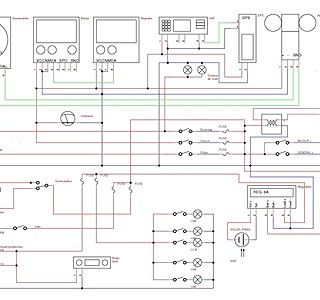

Je souhaite installer un panneau solaire et son régulateur sur un système simple équipé d'une batterie et des consommables (séparés par fusible/inters par catégories : éclairages, instruments, pilote etc..). Seul un chargeur de quai est ajouté à ce jour sur le circuit.

Le régulateur est un 6A. Afin de limiter la charge sur la sortie "consommation" du régulateur, celle-ci serait dédiée à l'alimentation des instruments et du pilote (le reste étant de l'éclairage, pas d'utilisation diurne).

Jusque là, tout va bien, la batterie sera chargée par le panneau via le régul, déchargée par les éclairages, l'instrumentation alimentée soit par le panneau soit par la batterie en fonction du rendement du panneau.

Reste le chargeur de quai : Il est connecté à la batterie, ça signifie que le chargeur va élever la tension du circuit connecté aux bornes "batterie" du régulateur, théoriquement celui-ci devrait simplement cesser de charger la batterie... ....théoriquement.

Je n'ai pas d'autres sources d'énergie, qu'une seule batterie, donc je ne vais pas m'amuser à installer un cyrix...

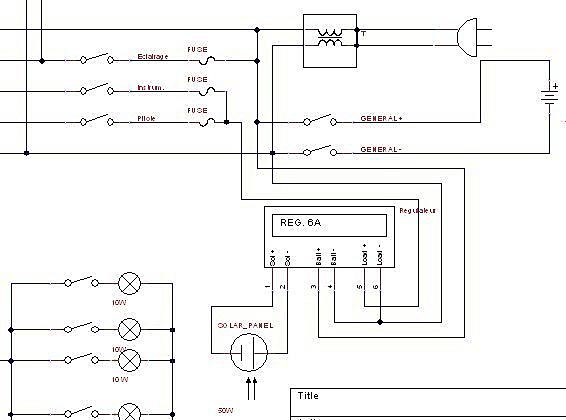

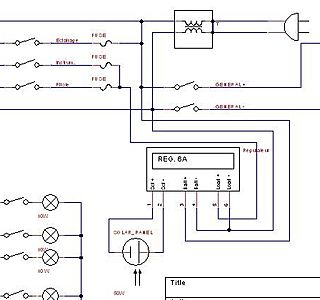

Voilà la partie du schéma qui me fait douter... (en fait, c'est le comportement du régulateur qui m'intriquerait..)

Haaaaaaa ! :pouce: Je n'avais pas compris cette fonction comme cela ! Effectivement, me retrouver sans instrument et pilote serait pile le contraire de ce que je souhaite ! :acheval:

Et donc pas de contre-indication à installer un chargeur de quai sur le circuit sans avoir à isoler le regulateur avec un inter par exemple ?

Je sais que j'ai étais un peu brouillon sur l'explication, bravo ! :whaou:

J'ai trouvé un site où il y a pas mal d'idées à piocher et surtout beaucoup d'explications sur plein de trucs qui peuvent dervir à tous les matelots un jour:
tracker de soleil, régulateur, coupleurs de batteries manuels ou automatiques etc.........

www.f1lzr.fr[...]olaire/

Cdlt

Bonjour
La sortie consommateur peut aussi servir à raccorder le réfrigérateur, si la tension de la batterie descend en dessous de 11.5 v, coupure du groupe froid
