Régulateur panneaux solaire

Bonsoir à tous,
J'ai installé panneau solaire 50 W avec un régulateur Juta MPPT connecté aux coupes batteries.
Panneau :
- Puissance nominale : 50 Wp
- Tension MPP : 17,82 V
- Courant MPP : 2,85 A
- Tension à vide : 22,47 V
- Courant de court-circuit : 3,06 A
- Tension max. du module : 1000 V DC

Régulateur :
Caractéristiques techniques MPPT-15
Tension nominale DC: 12V
Le courant maximum 15A
Tension maximale du panneau solaire 23V/12V
Coupe de pleine charge 14V/12V,
Coupure de basse tension 10.5V/12V,

Avec mon voltmètre, j'ai pris les mesures suivantes aux bornes du régulateur :
Panneau : 20,7 v
Bat : 12, 2 v
Utilisation : 12,2 v

J'ai l'impression qu'il ne charge pas mes batteries.

L'équipage
05 mai 2013
06 mai 2013
0

Hello,

Ton MPPT est probablement munis d’une fonction LVD (Low Voltage Disconnect). En deux mots, c’est une protection pour éviter des dommages en pompant sur une batterie avec un SOC (State Of Charge) trop bas.

Recharge ta batterie en premier (Chargeur de quai ou autre) Amha….ca devrait fonctionner.

Met

06 mai 2013
0

Re,

Ne tient pas compte de mon post si dessus, j’ai mal lu et répondu à coté de la question.

Par contre es-tu sur d’avoir bien câblé… ! Si oui, éventuellement un reset de l’appareil… !

Met

06 mai 2013
0

Bonjour,
J'ai vérifié mon câblage, il me semble bon, et effectué un reset .

Schéma ci après

06 mai 2013
0

Pour charger il faut que V chargeur soit au moins 1v au dessus du voltage de la batterie à charger. Le voltage ne représente pas l'intensité du courant circulant, mais son niveau potentiel. A priori il doit sans doute y avoir des règlages du régul. pour s'adapter à différents types de tensions de charge selon les batteries

06 mai 2013
0

Bonjour,
Je pense qu'il faut connecter en direct le régulateur aux batteries car si c'est interrompu après le regul.,il ne va pas durer bien longtemps.
M'enfin c'est comme ça que j'ai installé tout ça sur mon Yôt et ça fonctionne depuis un an sans soucis.

06 mai 2013
0

fais un essai avec ton panneau directement sur la batterie ,
comme ça tu sauras si elle charge en mesurant la tension qui doit monter a 14v mini .
si c'est le cas c'est que le régul a un problème
alain

06 mai 2013
0

Sur ton schéma, le fusible est entre le panneau et le régul, il faut le mettre entre le regul et les batteries.

Cela dit, ce n'est pas pour ça que ça ne charge pas.

Es tu sur que tu n'as pas branché les batteries sur la sortie "load"? qui n'est pas du tout faite pour ça.

Comment est le voyant de charge du régul? (de mémoire, ça doit être le premier en partant de la gauche quand on regarde le régul par dessus)

06 mai 2013
0

J'ai bien branché les batteries dans les bornes avec le pictogramme batterie

Les voyants :
Charge : rouge pas très lumineux
Battery low : éteint
Load : vert bien lumineux

06 mai 2013
0

Normalement le voyant de charge indique
- Allumé = charge en cours
- clignotant = float
- etteind = charge stoppée.

Donc, d'après ce que tu indique, le voyant est allumé, donc le MPPT en charge.
Le fait que le voyant soit pas très lumineux indique peut être un soucis de faux contact quelque part, ce qui expliquerait la chute de tension et donc la tension trop faible ? (mais bon j'avoue, c'est un peu capillotracté comme explication...)

06 mai 2013
0

Encore un essai de dépannage à distance sans beaucoup d'éléments.
et si les batteries étaient mortes???
Dans ce cas, tensions et fonctionnement correct puisque le MPPT charge mais n'arrive pas à étaler la perte des batteries.

06 mai 2013
0

remarque sans doute hors sujet.. sur mon regul mppt (qui n'est pas le même) , il y a un bouton pour forcer le démarrage de la charge. sinon il attend 30mn. Pourquoi je ne sais pas. donc si tu mesures alors que ton mppt n'est pas en fonction "charge" tu mesures la tension de la batterie.
As tu sur ton mppt cette fonction "d'attente"?

20 mai 201316 juin 2020
0

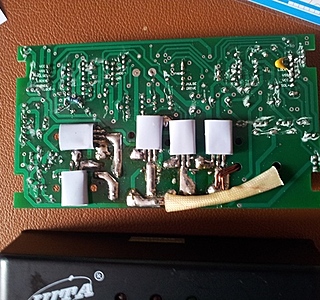

Après de multiples vérifications, j'ai démonté mon régulateur. La carte me parait être souder moi meme. Ci joint une photo explicite. Et comme je suis un béotien en électronique j'ai testé la conductivité entre les bornes de connections, elles sont connectées !

20 mai 2013
0

oui elles sont connectées mais tes transistors ont du claquer parce qu'à un moment donné tu as du laisser les panneaux branchés au régulateur alors que ce dernier n'était pas branché aux batteries.
A tout les coups vu le symptome (si les connexion sont bonnes)

johann de LRsolaire

20 mai 2013
0

En termes clair le régul est grillé !

20 mai 2013
0

oui et non. soit tu répares, soit tu le remplace.
Tu l'as certainement payé une poignée de figues sur ebay alors je pense que tu vas en racheter un.
Morningstar, bluesky et stecca ne sont pas des voleurs, ils vendent une certaine qualité de produit au prix de cette qualité.

20 mai 2013
0

Ah oui, j'oubliais le plus important : tu connectes le positif du régulateur du côté batterie du coupe circuit et pas, comme actuellement du côté isolable.
Ils ne t'ont pas dis ça chez ebay?...

20 mai 2013
0

Tu as raison, mais combien de bon pro pour une tripotée de margoulins, même chez les plus grands. Dommage qu'il n'y ai pas de référencement des vrais pros !!!

20 mai 2013
0

C'est vrai, mais à chacun de faire le tri et les forums aident beaucoup pour cela (J'y connais rien en cata mais si je devais en acheter un je ne me jetterai pas sur dean catamaran... par exemple)
Et puis il y a aussi le bon sens. Si tu achètes un produit à très bas prix, tu te doutes bien que le temps passé à sa fabrication est optimisé à mort. On dira dans ce cas qu'on achète un prix mais pas une qualité. Les plus regardants réfléchiront même un peu plus et se demanderont quelles peuvent être les conditions de travail de ceux qui produisent ces produits.
Après c'est une question d'éthique et chacun se débrouille avec sa conscience.
Mais c'est valable pour tout les domaines. J'aurais du mal à arborer le logo d'une marque sur mes vêtements si je sais que c'est un gamin de 8 ans qui l'a cousue et que son usine s'est effondrée sur toute sa famille (actualité)...
Certains s'en accommoderont très bien.

Au fait, pour lever tout malentendu, ne le prend surtout pas pour toi et je ne veux surtout pas sous entendre que tu es sans cœur. Ça n'est pas du tout mon propos.
Quand j'ai dit "Ils ne t'ont pas dis ça chez ebay", cela faisait echo au temps que le pro doit passer à expliquer à son client comment bien faire les choses. c'est un service et c'est inclus dans le prix.
On retrouve d'ailleurs le même schéma dans la discussion précédente sur les voiles fabriquées à l'autre bout du monde.
