Régulateur d'allures Atoms - Renvoi de tige & tige d'accouplement

Bonjour,

J'ai un régulateur d'allures Atoms qui a déjà bien vécu. Il a subit des dégâts et l'ancien propriétaire a bricolé quelque chose au niveau du renvoi de tige et de la tige d'accouplement (je n'ai malheureusement pas de photo sous la main). Est-ce que quelqu'un aurait une ou plusieurs photos de cette zone afin que je vois ce que je dois chercher à remplacer ou comment remettre cette partie en état?

Merci d'avance pour vos retours et meilleures salutations,

Sea Lion

L'équipage
26 déc. 2020
26 déc. 2020
2

Bonjour,

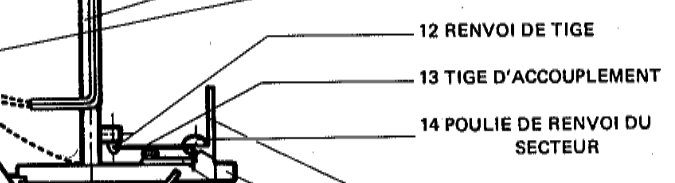

Il y a ce plan qui doit répondre à ta question je pense.



Sea Lion :Merci beaucoup!·le 29 déc. 18:51
26 déc. 2020
1

J' ai utilisé le plan ci-dessus pour faire la plaquette de transmission de mon Atoms, çà marche!

Petites précisions:
d' origine, la plaquette est en bakélite, j' ai fait la mienne dans une plaque d' alu de 8 mm.
Le palier est en bronze, ainsi que le doigt qui entraîne l' axe de l' immergé et celui comportant la rotule.
L' axe est en inox.

Gorlann


Sea Lion :Merci beaucoup pour ces précisions!·le 29 déc. 18:53
