Refrigeration Danfoss

J ai un petit probleme mais ca vous vous en seriez douté... Je suis en Inde avec mon bateau et bien entendu mon refrigerateur est en rade :-)) J ai un module electronique de rechange, un 102N3030 d'un coté et un compresseur de l'autre, un BD2-5F qu'un ami m'a refilé. Manque de bol pour connecter les deux je n'ai pas le bornier standard avec ses 4 sorties. Je n'ai que le module electronique et ses 4 fils (bleu, marron, blanc et noir) que je dois relier au compresseur et ses 4 bornes non identifiées.
VOUS AURIEZ LE SECRET POUR RELIER LES FILS DE COULEUR AU 4 BORNES DU COMPRESSEUR ?
Merci d'avance

L'équipage
02 sept. 2008
02 sept. 2008

Allo la martinique
Allo la martinique

Un appel pour Tili Fred ;-)

03 sept. 200816 juin 2020

Déjà
répondu en direct par mail... avant d'avoir vu ce fil ! ;-) Mais comme ça peut servir à d'autres :

En regardant le compresseur :

  • Blanc en haut
  • Bleu à gauche
  • Noir à droite
  • Marron en bas

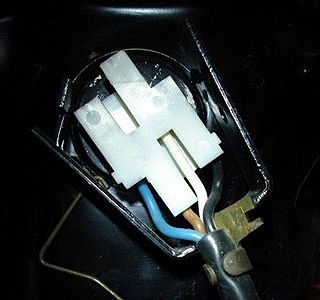

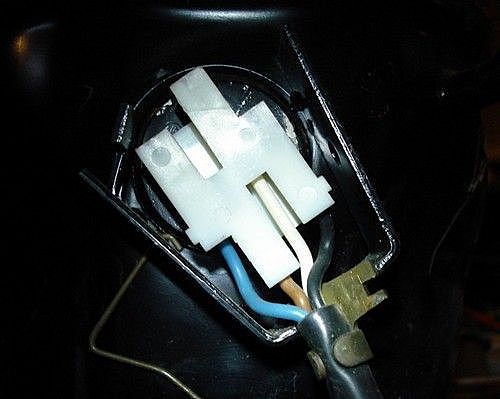

Comme sur la photo jointe...

_/)

06 sept. 2008

merci
Merci les gars et un énorme merci à Fred qui me dépanne online en ce moment même !

06 sept. 2008

Une de plus pour Fred !
Qui doit en avoir une collection à faire pâlir de jalousie la voie lactée.
