Référence 12 V sur alternateur

Bonjour,
je cherche sur quels contacts d'un alternateur 12V classique Valeo je pourrais détecter la présence du 12 volts après (et qu'après) démarrage du moteur.
Merci pour vos réponses

M.

L'équipage
10 jan. 2009
10 jan. 200916 juin 2020
0

Alternateur classique
Salut à tous,
Bjr Siréne,

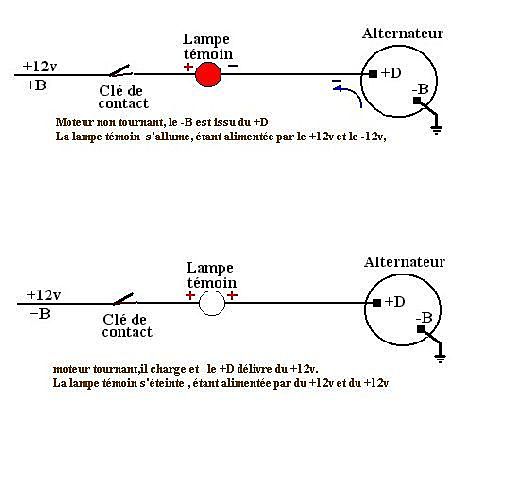

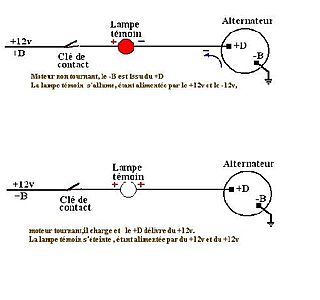

Sur la cosse D+, de l'alternateur classique, tu auras un +12V moteur tournant.

A l'arret et dés que l'on met le contact, sans faire tourner le moteur, il sort de cette borne D+,un moins 12 v qui va alimenter la lampe témoin de charge batterie. Cette lampe étant alimentée par le moins 12v et par le +12v contact , elle s'allume.

Dés que le moteur tourne, il charge, et par cette cosse D+ fournit un +12v. La lampe témoin étant alors alimentée par un + 12v issu de l'alternateur et un +12V issu du contact,la lampe témoin s'éteint.
Amicalement
Daniel

10 jan. 2009
0

Merci
Merci pour la réponse.

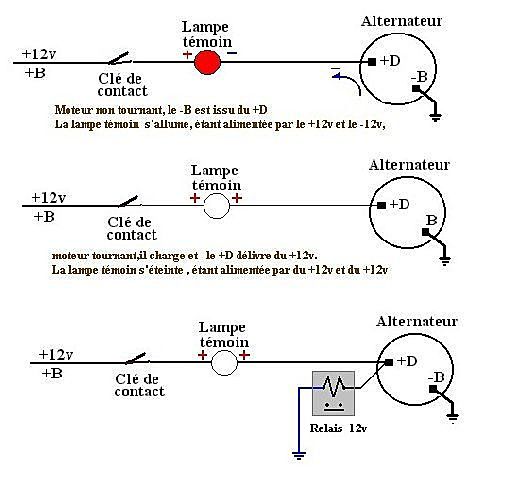

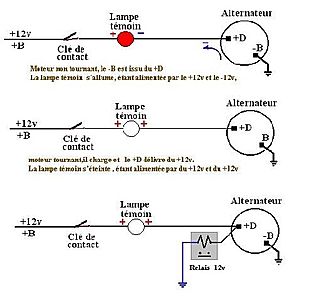

Donc au vu de ton schéma, si je connecte un relais sur cette borne D+ et l'autre côté sur le - batterie, le moteur ne tournant pas le relais ne colle pas.
Par contre le moteur tournant, il devrait coller.

Tout compris ?

M.

10 jan. 200916 juin 2020
0

réf 12v alternateur classique
salut à tous,
Bsr Sirène,
Ben oui, tu peux. Ton relais devrait se coller dés que l'alternateur chargera , cad ,dés qu'il va tourner...
Fais un essai "volant": au pire tu risques d'avoir une petite diffèrence de luminosité de la lampe témoin , car la résistance équivalente R1=bobine et R2=lampe en //,va changer, mais bon....
Tiens nous au courant,
Amicalement
Daniel
