Refaire mon tableau électrique

Bonjour,
J'envisage de rénover mon tableau électrique et de tout centraliser sur un tableau unique.
N'étant pas un as en la matière connaissez vous une boite qui fasse du "prêt à poser", selon un dessin que je fournirai.
De préférence vers La Rochelle ou autour.

Merci de vos réponses et bonnes navigations cet été.

L'équipage
19 mar. 2015
19 mar. 201516 juin 2020
0

faire un tableau c'est laborieux mais tres simple, le plus dur a faire proprement est la face avant avec les legende...du sur mesure ca te coutera un bras et les inter ne seront pas de la qualité la meilleure a moins de payer encore plus cher..
je ne suis pas un as car il faut etre modeste mais je peux 'indiquer des fourniseurs et aussi une methode pour le face avant qui d'ailleur figure sur ce fil:
www.hisse-et-oh.com[...]ctrique

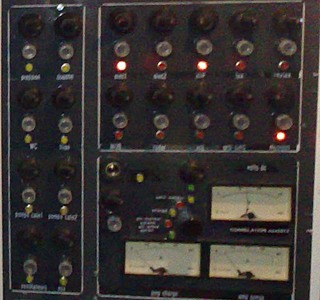

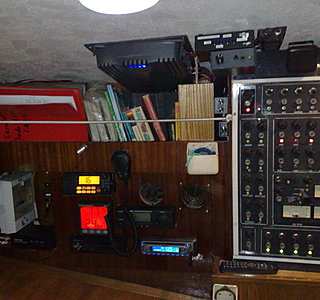

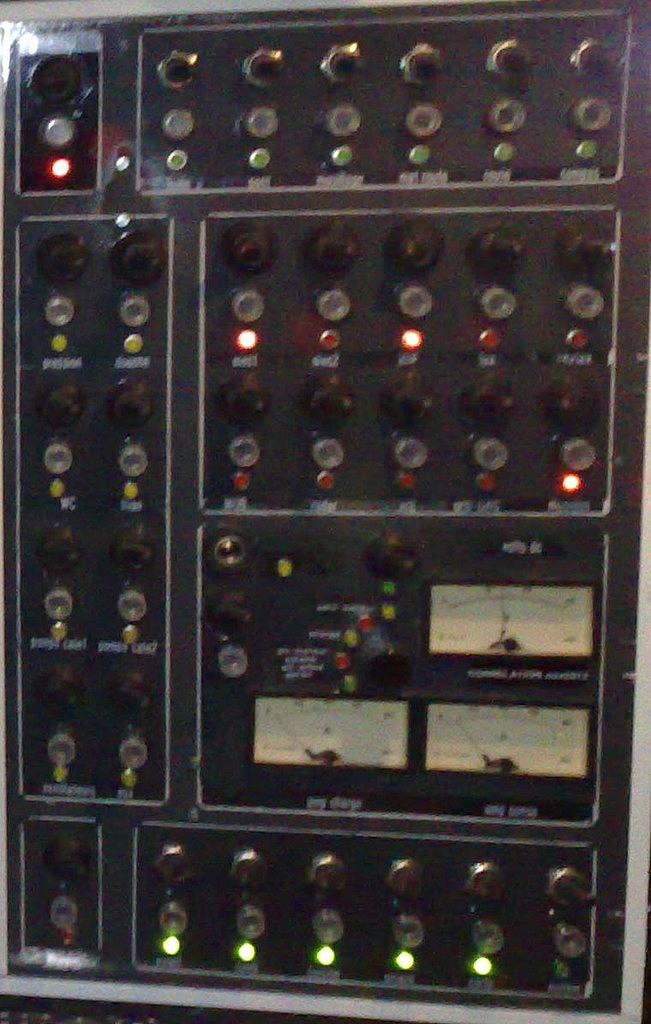

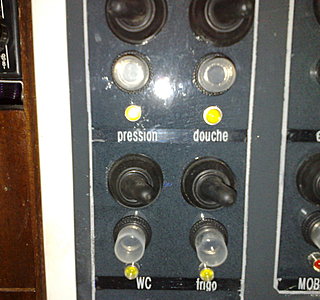

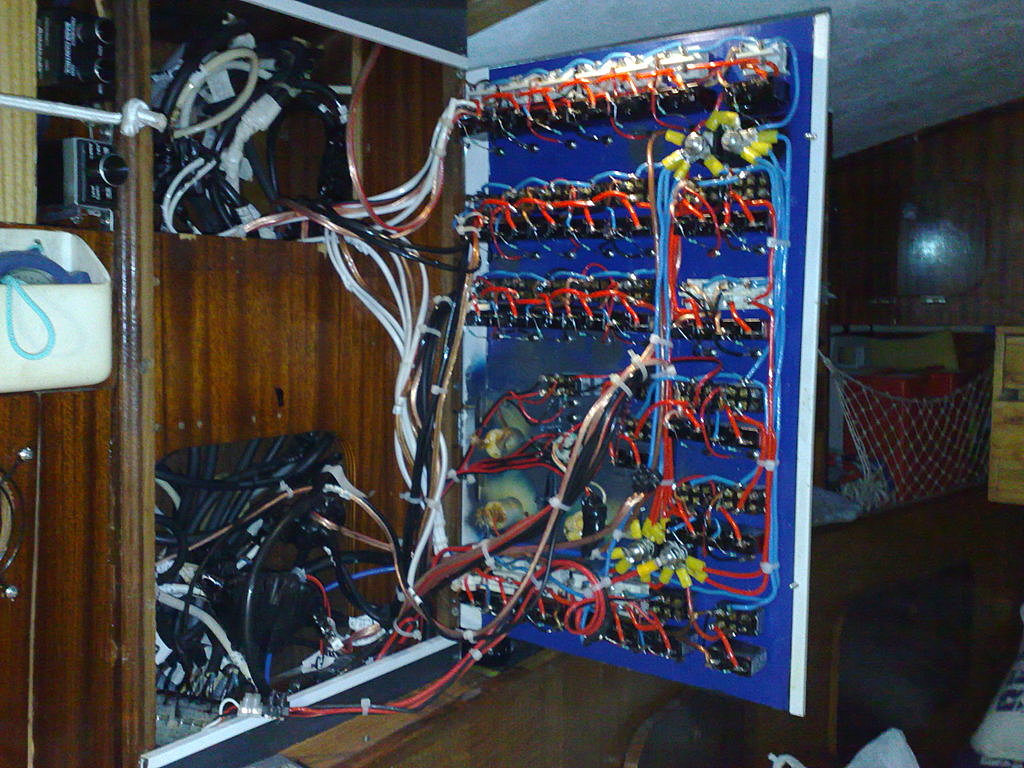

voila le resultat( c'est un tableau bipolaire): si tu veux des details demandes ici ou en MP.
ce truc avec 32 circuit me coute dans les 450€ , la meme chose meme qualité par un pro sur mesure ce sera facile 1200-1500.
.
si ton tableau n'est pas trop enorme et que tu as un peu de place tu peux aussi trouver des tableaux ( monopolaires) pre cablés chez les ships pour des prix raisonnables...par ex , plusieurs petits bien agencés = un plus gros
www.bigship.com[...]upteurs
www.bigship.com[...]6-inter

19 mar. 2015
0

Bonjour

Pour moi le prêt à poser n'existe pas; ça s'appele payer une boite pour le faire $$$$$£££££€€€€€

Et je confirme l'avis de Motutungaga

Faire un tableau c'est pièce of cake surtout si tu ne dois pas tout refaire depuis l'entrée 220v au dernier point lumineux de la cabine avant (ce que j'ai fait)

Il faut juste être logique et minutieux.

Des tournevis, un multimètre et des mètres de câbles rouge et noir

J'ai acheté ceci; génial, efficace et pas cher

Tu amènes deux fils vers le tableau et tu tires vers les consommateurs

Tu trouveras pleinss de tableaux similaires en toutes les tailles

www.georgekniest.nl[...]ct.aspx

Celui-ci: 7 sorties + USB = 59.00€

Ce qui fait 100€ de moins que celui ci-dessus

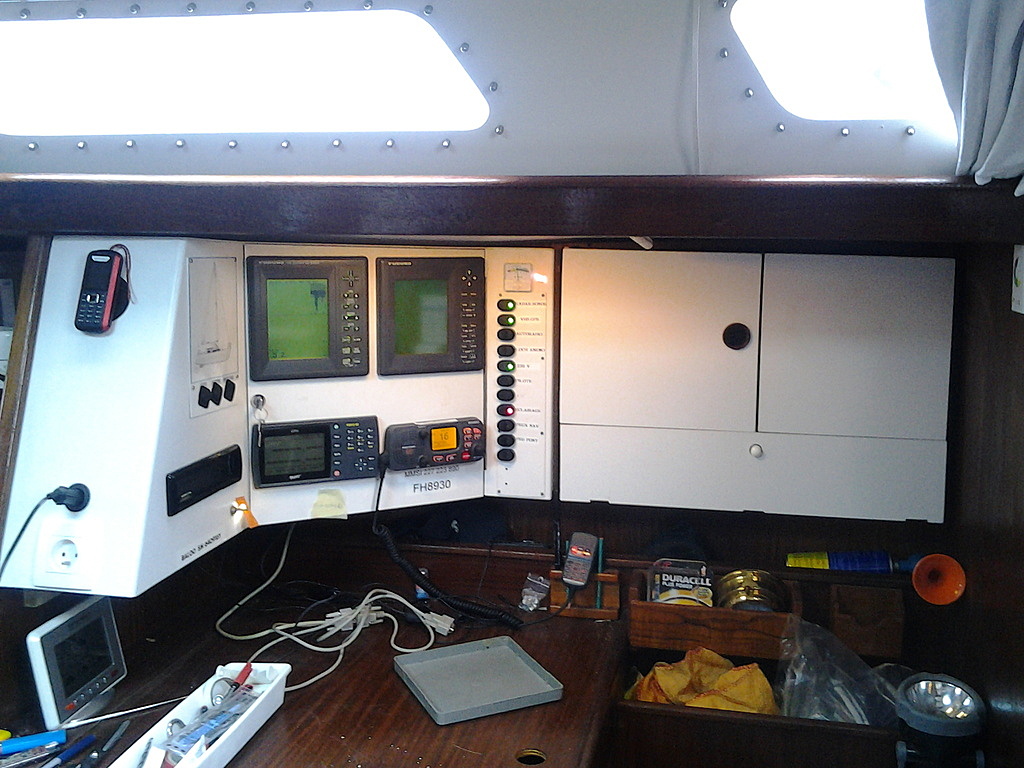

Voici quelques photos de mon album

www.hisse-et-oh.com[...]_photos

Bon amusement

Camille

22 mar. 2015
0

Faire un beau tableau est un metier ca s apelle tableautier actuellement aucun electricien ne fabrique encore des tableau electrique un tableautier te realisera un tableau esthetique , fiable car tu donneras ton cahier des charge a un prix competitif Si c est une entreprise importante elle n achete pas les composants au meme prix qu un particulier ca compensera le prix de la main d oeuvre
En synthèse prendre un bon tableautier , lui donner son cahiers des charges et ses fonctionnalités ne pas le faire faire par l electricien du chantier

22 mar. 2015
0

Il me semble que LCR17 est un "tableautier" comme tu dis, et que ses tableaux sont corrects

19 mar. 2015
0

Bonjour.
J'ai trouvé ça:
lcr17.com[...]ir.html
J'ai choisi Tableau ATR 8 voies Et Panneau PCB Noir.
Boite joignable par téléphone, sans problème particulier et facile à installer, prix correct pour la qualité.
Je ne parlerai pas technique c'est pas mon fort.

19 mar. 2015
0

tres beau : attention le prix!!!

19 mar. 2015
0

Le prix ?
Il se trouve, sur ce site, un tableau, 8 voies série DTRS à 134€
Si l'on regarde la fiche technique du produit et la qualité je ne trouve pas cela très cher !
Interrupteur 10 ampères, façade alu 3 mm, je n'ai pas trouvé mieux ailleurs !

19 mar. 2015
0

A moyen terme il me faudra refaire toute l'électricité du bord 12V et 220V. Pour ce qui est du tableau électrique, les produits Philippi semblent respirer la qualité. Le prix est élevé mais si la solution clef en main est de qualité ça peut être une option intéressante pour moi. Donc si vous avez déjà "gouté" à cette marque je suis preneur de vos avis sur leurs produits

19 mar. 2015
0

j'en ai vu, ça parait très bien fait.
distribué par SVB entre autres ...

19 mar. 2015
0

c'est pas le sujet mais je vous invite a faire votre tableau vous meme avec du matos undustriel hyper costaud, on trouve meme facilement des inter 100% etanches comme les sous marin...car les petits bouton des philipi et autre c'est tout de meme que des petis boutons quand ils ne commandent pas des relai ce qui diminue encore la fiabilité de l'ensemble.
.
si on ne veut pas se faire chier avec ma methode ( assez delicate) on peut se faire faire une face avant sur mesure chez
www.schaeffer-ag.de[...]/fr/
on aura une finition pro et on met les accessoires qu'on veut: y'a plus qu'a les positionner et a faire le cablage....le cablage c'est pas bien dur : 50 circuits = 50 fois un circuit pas la mer a boire.
.
de plus on peu y integrer des reguls sur les circuits de led, des volt metre amp la ou on veut , ou y integrer un gestionnaire de batterie de chez victron ou nasa....
enfin moi je dis ca, je dis rien

19 mar. 2015
0

Bonsoir,

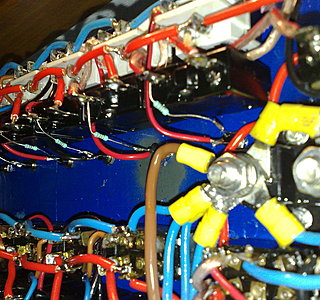

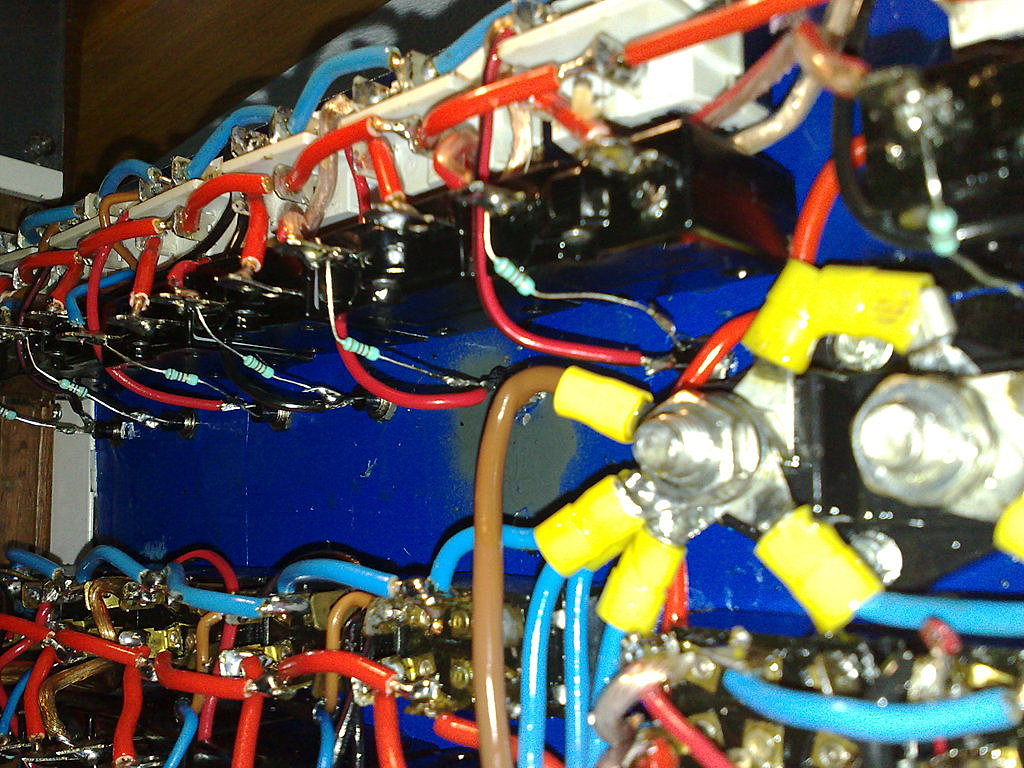

Motutunga: ton tableau électrique est très joli et réussi d'un point de vue esthétique ...mais sur la 2eme photo, on s’aperçoit une tige filetée avec des fils bleus connectées avec ...un fil brun branché avec des câbles bleus ! (sauf cas de mauvaise perspective !) ca me heurte un peu....
Ensuite, je ne vois aucun repère sur les fils...et je parie que dans dans 2 ans , en cas de dépannage, même toi le créateur et réalisateur de cette œuvre, tu ne retrouveras pas tes petits !
Pour moi, quand on refait l'électricité , c'est dune obligation de repérer TOUS les fils et de faire un schéma de câblage
Ensuite, laisser toujours du"mou" dans les branchements pour pouvoir refaire un branchement
Mamita

20 mar. 2015
0

mes cables sont repérés avant le raccordement sur les lignes par de petite lettre , et il y a un tableau de correspondance..
par contre les ligne elle ne sont pas repérée sur leur parcours dans le bateau et c'est un peu impossible a gerer pour quelqu'un d'autre.
j'ai mis 3 inters qui ne serve pas encore ( radar fax chauffage)pour ne pas avoir a reintervenir plus tard

20 mar. 201516 juin 2020
0

Bonsoir,

Fait à la maison, Motu as raison c'est facile.

Bonsoir Mamita, tu as aussi raison tous les fils et les bornes et les départ et arrivées de câbles doivent être repérés.
inter chez conrad, mais on en trouvent chez amazone moins chères.

20 mar. 2015
1

Première question: qu'as tu en consommateurs électriques exactement ?

20 mar. 2015
0

Bonjour.
Merci Misol pour ton lien.
J’ai bien précisé dans mon sujet que je ne veux pas le faire moi-même, pour diverses raisons, ni bricoleur, ni connaisseur des règles et normes.
J’ai donc appelé cette boite, qui me fait une proposition qui ressemble à ça :
www.lcr17.com[...]lr.html
Ce sera adapté à ma demande, soit : pas de contrôle des feux, étiquetage façades personnalisé, 2 tableaux à 8 voies + le panneau contrôle, le tout avec les fils repérés sur les tableaux comme l’exige la norme et plan de câblage, et tout ça pour environ 420€, je crois que je vais me laisser tenter.
Qu’en pensez vous ?
Merci à tous de vos posts.

20 mar. 2015
0

@ Motutungaga
Je reviens sur ton premier post.
-La 3 ème photo ne met pas en valeur la qualité esthétique de ton tableau, en as tu une autre?
-tu dis 32 circuits pour toi 450€ et un pro 1200 à1500, je ne comprends pas, sur ce lien tu peux voir 4 x 8 voies soit 32 pour 4 fois 134€ soit 536€ et avec de la qualité, et une esthétique sympa (faudrait demander un devis...).
www.lcr17.com[...]td.html
en cherchant dans le site on peut voir la qualité de fabrication, panneaux, inters, etc... je trouve pas mal du tout.

23 mar. 201516 juin 2020
0

faut croise que je me fourvoie , mais mon estimation tiens compte du fait que:
la face avant est sur mesure et custom
choix des legendes et de l'agencement

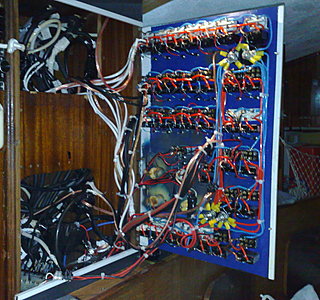

face avant style " porte" avec charniere pour acces facile a l'arriere
il y a 32 disjoncteurs thermiques
il y a deux regulateurs de tension( eclairage + feux)
le circuit est bipolaire
les inter sont de qualité industrielle (inter + disjoncteur + led = 10€)
cabochons etanches sur tous les inter
4 inter + 4 disjoncteurs + 10 led de rechange
il y a 1 amperemetre de charge a 4 positions ( panneau , eolienne, alternateur , alt arbre), un amperemetre de conso , et un voltmetre a deux positions ( moteur , service).
cablage du tableau en fil de 1.5mm2 soudés
toutes soudures et contacts durcis
mon prix inclus le raccordement aux lignes du bateau
.
ceci dit je ne connaissais pas ce site dont les prix ont l'air particulierement bas, je ne comprends pas comment c'est possible rien qu'en inter cabochon disjoncteurs led resistance on arrive a 320€ alors que je n'ai pas payé cher ces composants..il y a tres certainement une difference dans la qualité des inters,ou alors pour une fois on ne veut pas nous arnaquer.. ce prix c'est tres interressant.
.
et juste une remarque a propos de normes : je n'ai pas consulté les normes , ma norme est : insensible aux projections et a l'immersion quand c'est possible ( pas pour les inter) assemblage mecaniquement indestructible, raccord avec les lignes noyés dans la resine + autovulcanisant...c'est un long travail malgré les imperfections du au manque de place

21 mar. 2015
0

Slt,
Juste 2-3 petites remarques pas très graves:
- La norme de la Division 240 réserve la couleur Bleu Clair au neutre alternatif et le Brun- Marronà la phase en alternatif.
-La même norme impose maximum 4 conducteurs par borne.
Sinon, rien à dire.
