Récupérer données en nmea 2000 moteur pour affichage Garmin

Bonjour
Comment récupérer les données de mes moteurs (cata) Yanmar 3jh4 pour les afficher sur mon écran Garmin 8012 en réseau Nmea 2000. En fait Un des 2 compte-tours est fichu, et vu le prix, il serait peut-être plus intéressant de récupérer les données. Et tant qu'on y est pourquoi pas tout récupérer. Eau, gasoil, eaux usées, debits,...
Merci
François.

L'équipage
10 mar. 2016
10 mar. 2016
0

Bonjour,

Ce n'est pas donné mais ça répond à votre problème je crois.

www.actisense.com[...]-1.html

10 mar. 2016
0

Merci,
Effectivement, encore plus cher que le remplacement du compte-tours. 395€ pour env 235 compte-tours vdo.
Dommage. La page était prête sur l'écran.
On peut peut-être même monter un compte-tours different?
Francois.

13 juin 2016
0

Bonjour,
suis aussi en recherche sur le sujet et j'ai trouvé un autre convertisseur:
www.albacombi.com[...]/
Moins cher et peut etre plus complet.

03 avr. 2021
0

produit interressant et concurentiel de actisens ... surtout il a deux sortie relais parametrables ca c est top pour alarme sonore !

14 juin 2016
0

Ou bien si vous etes bon en codage , il est possible d'acheter une carte Arduino, avec le shield canbus qui va bien.
J'ai achete une arduino due, un un shield togglebit, qui permet de realiser une interface Canbus, et qui permet de lire, et d'ecrire des messages NMEA 2000.
Cote logiciel, une librairiie complete est disponible pour le hardware, et en plus, il existe un autre logiciel, Canboat, qui permet de decoder les messages.

Y'a plus qu'a coder! C'est ce que je fais avec un ami.
Arduino due > 30-40 euros, le shiel, autant. Et apres, le cablage genre les embases NMEA 2000 sont disponibles sur le comptoir nautique. Je les ai trouve que la.

Y'a plus qu'a coder, et faire un peu d'electronique analogique pour rentrer les informations dans le processeur de l'arduino.

14 juin 2016
0

La DUE va falloir la trouver : elle ne se fait plus ...
Bernard.

14 juin 2016
0

Je viens d'en commander chez Lextronic, et j'en ai pris 2 d'avance....
Dommage qu'il l y ait pas de marche pour cette carte avec son Arm7...

Apres, il suffit d'avoir un shield Canbus, et une autre carte a µprocesseur ira tres bien aussi. C'est pas ce qui manque en ce moment!

Oliviier.

15 juin 2016
0

Bonjour,
ça m'interesse de faire ce truc.... quelques connaissances en électronique et VBA/VBS, ça devrait suffire ?
1 Arduino Uno (rev3) devrait aller? quelle shield pour Canbus?
Olivier peux tu m'envoyer ton code que je décortique cela et le mettre a ma sauce ? MP si tu veux
Merci pour votre aide / OLL

15 juin 2016
0

Hello,

Pour interfacer mon réseau nmea2000 j'ai utilisé:
- Carte Arduino Uno R3, le modèle classique
- Carte Shield CAN-Bus de la marque SEEEDUNIO (avec 3 "E")
la library de cette carte Can-Bus (NMEA2000) est simple:

www.seeedstudio.com[...]_Shield

Le tout acheté chez GOTRONIC
www.gotronic.fr[...]420.htm
www.gotronic.fr[...]858.htm

Mais attention avec les library Arduino, les syntaxes peuvent changer et devenir une petite prise de tête.
Mais si tu as déjà un peu codé, tu ne devrais pas avoir de pb.
Perso, j'ai appris le Basic avec un Apple II il y a 30 ans, et je ne connaissais rien au C++

Amicalement.
FX

09 déc. 2016
0

Hello,

Je les poste plus bas dans le fil, car en mode "réponse", on ne peut pas mettre de PJ.

Amicalement.
FX

09 déc. 2016
0

Bonsoir,

Peux tu mettre à disposition ton sketch.

Merci par avance

15 juin 2016
0

Bonjour,

Le decodeur NMMEA2000 Canboat :
github.com[...]canboat

La librairie DueCan, pour la carte Due ( 30€+ chez lextronic, et y'en a encore ) : github.com[...]n80/due can

le code du traffic_snooper marche apres une simple compilation , et permet de faire des dumps dans un port serie. Il faut modifier le code pour pouvoir le formatter differemment, et le faire digerer par Canboat.

Le shield pour la Due, 36$ :
togglebit.net[...]shield/

Pour l'arduino unoR3, j'ai vu un shield Sprakfun, mais jamais essaye. Faut chercher un peu!

Pour l'instant, je décortique le code de Canboat.

A+

15 juin 201615 juin 2016
0

Une liste des différents "PC monocarte" , All in one, "tout en un" présente sur le marché.
en.wikipedia.org[...]mputers .

Il y a du monde...
Le gros du marché est en ARM, mais il y a aussi quelques X86.
Les Arduino et leur Atmel "ca rame dur" et leurs versions ARM sont chères.
Comparativement à la Rasperry il y a aussi les Cubieboard, les RADXA, les OlinuXino et quelques autres.
En fonction de vos besoins toutes ne se valent pas, voir les différents tableaux dans le lien.

17 juin 2016
0

Je vais tenter l'option de FX. Commande en cours avec starter kit pour m'entrainer un peu puis je me lancerai avec une sonde de température d'un vieux Perkins 4108M sur afficheur Garmin ou B&G. Si cela fonctionne je pousserais à digitaliser mon Volvo MD22P afin d'avoir les infos à la table à carte. Je suis très emballé à l’idée de ce projet. Merci à vous déja de m'avoir fait découvrir cette carte Arduino.
OLL

17 juin 201616 juin 2020
1

Hello Scorpio,

Un tuto que je trouves très bien, pédagogique, qui aborde aussi bien le coté analogique que numérique:

eskimon.fr[...]/

Un vrai bouquin sur l'Arduino à télécharger sur le même site:
eskimon.fr[...]arduino

Pour la connectique NMEA2000, j'ai tout pris chez Tyboat
www.tyboat.com[...]00.html

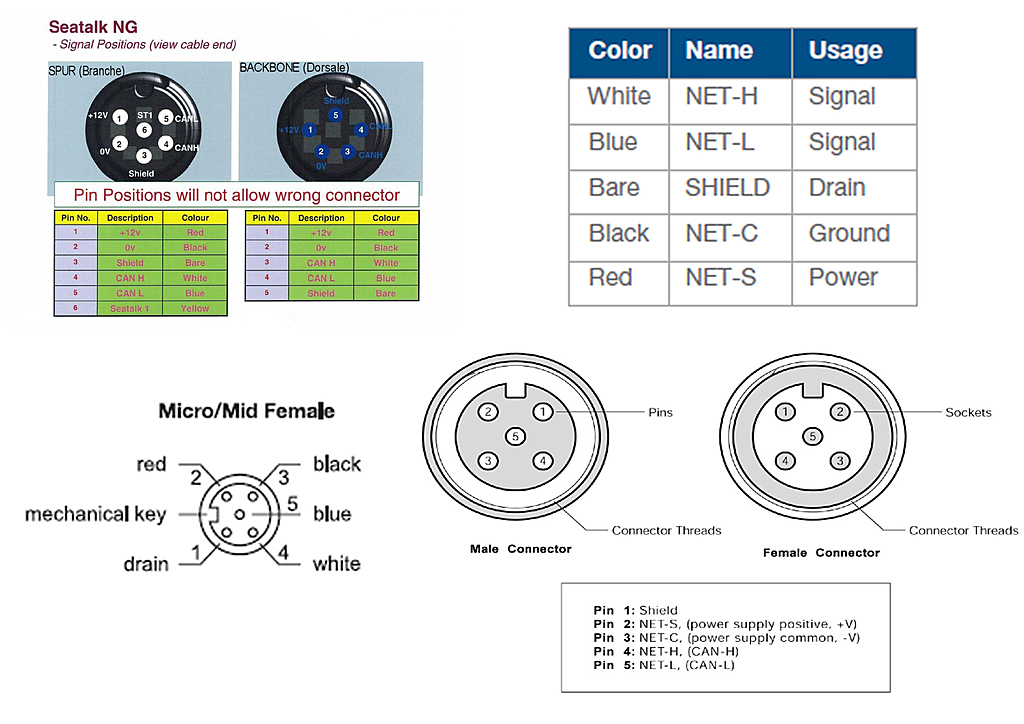

En PJ les brochages des prises NMEA.

Amicalement.
FX

27 nov. 2016
0

Alors scorpio 411 peux-tu nous dire où tu en es?

28 nov. 2016
0

Ça avance. j'ai acheté une carte Uno avec la Can-bus. J'ai fais quelques tentatives mais comme je n'ai pas encore d’écran afficheur NMEA2000 je suis bloqué et fais des test que sur PC. Pour l'instant j'ai repéré ma sonde T° eau moteur et mis un afficheur analogique sur mon Volvo MD22P. Je suis loin du bateau en hiver alors ça n'avance pas vite.

09 déc. 201616 juin 2020
0

Hello,
Pour drakenzara qui voulait le script.
Il y a 2 scripts différents pour récupérer le voltage et l'ampérage:
L'un (V2S) qui mesure la tension et qui l'envoie sur le réseau N2K
L'autre (V5) qui interface un controleur de batterie BMV 700 avec le réseau N2K pour fournir la tension et l'ampérage.

Amicalement.
FX


09 fév. 2017
0

Merci, je viens de tout finir et tout fonctionne.

10 fév. 2017
0

Hello,
Super ! content pour toi.
Est ce que tu récupères la température du liquide de refroidissement ?
Je pose la question car sur mon montage j'ai un pb.
- Ok pour la T° de l'huile qui est bien injectée dans le réseau NMEA
- Par contre Pb pour la T° de l'eau de refroidissement. Je la mesure correctement, mais elle n'est pas lue sur le appareils du réseau.
J'utilise la PGN 127489.

Amicalement.
FX

17 mai 2019
0

Cher FX, nouveau sur le forum, il parait que tu es LA personne à contacter pour les projet sur lequel je me penche: un arduino due qui devrait recevoir les pulses de la borne W d'un alternateur, ainsi que les tensions des capteurs temp eau et pression d'huile du moteur de mon bateau, et envoyer tout cela en NMEA2000 pour en permettre l'affichage sur mon MDF Lowrance ! As tu des conseils et infos a ce sujet ? Bien à toi, en espérant que tu puisse m'aider car je recherche des infos là dessus depuis plusieurs mois, mais ne trouve rien de très convainquant.
Bien à toi,

Pic CORNET
Belgique
pic@progrs.be

03 avr. 2021
0

Bonjour. je suis face à la même question que celle à laquelle vous vous êtes attaqué. Avez-vous pu mener ce travail à bien ? Cordialement. François.

10 fév. 2017
0

Oui j'ai la température de l'eau.
Si tu le souhaites, envoie moi ton code, je vais regarder

10 fév. 2017
0

Hello,

Voilà, envoyé en MP. Bon débuggage.

Amicalement.
FX

03 avr. 2021
0

Actisens propose un port EMU 1 avec 6 INPUT qu on parametre, Temperature, pression prise W niveau et je ne sais quels autres variable analogiques de moteur de capteurs de serie sont alors convertie en NMEA2000.... pour ma pars j ai un afficheur RD33 de furuno qui peux tout afficher avec 6 pages preconfiguree, une est sur le moteur avec 6 variables moteurs affiches sur la meme page
ca fait 10 ans que ca tourne...... avec ce EMU1 sur nmea2K aucun soucis
