Récupération info Seatalk sur réseau NMEA2000 via boitier Actisense NGW-1

Bonjour,

sur notre Biloup 36 de 2006, équipé en Raymarine de l'époque, j'ai ajouté l'an dernier un traceur GPS Garmin (GPSMAP 922xs).
Je viens d'acheter un transpondeur AIS Camino 108S, que je souhaite exploiter en réception sur mon traceur. Pour cela, je vais installer un réseau NMEA200.
Je me dis que tant qu'à faire, j'aimerais également interfacer mes instruments Raymarine sur ce réseau.
J'ai déjà à bord un boitier Raymarine E85001 qui permet de fournir des trames NMEA183 (si j'ai bien ccompris) à partir du réseau Seatalk existant.
Du coup, si je relie ce boitier à mon réseau NMEA2000 via à une interface Actisense NGW-1, je devrais pouvoir traduire ces trames NMEA0183 en NMEA2000 et les envoyer sur mon réseau NMEA200.

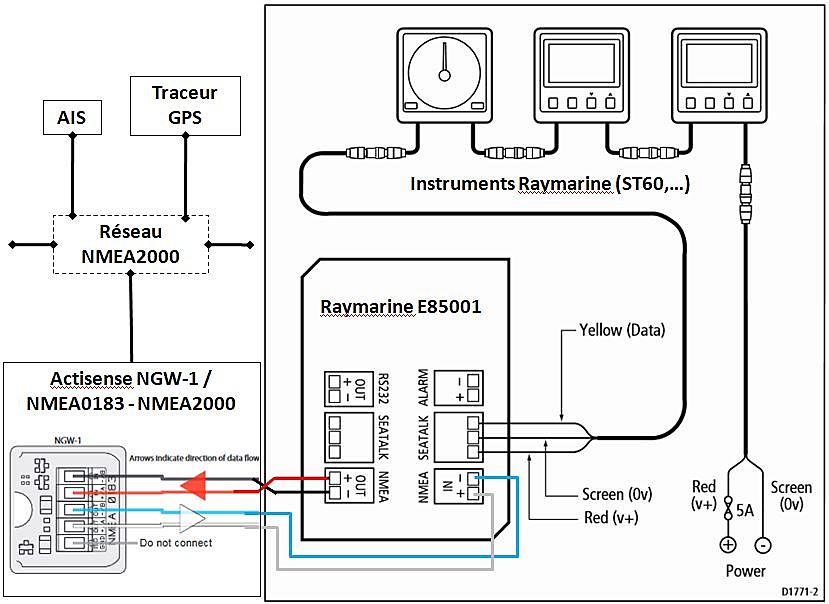

J'ai mis le schéma de ce montage en image, cela vaudra mieux qu'un long discours.

Plusieurs questions :
- Est-ce que mon raisonnement est bon ?
- Est-ce que je pourrai bien récupérer des infos de mes instruments Raymarine sur mon traceur ?
- Est-ce que je pourrai envoyer une route à suivre à mon pilote automatique (Raymarine, non représenté sur le schéma) ? Ce n'est pas ma priorité, c'est juste pour savoir si c'est possible.

Merci d'avance pour vos réponses.
Bien à vous tous, portez-vous bien chez vous.

Xavier

L'équipage
03 avr. 2020
04 avr. 2020
0

Bonjour,
Ton raisonnement est bon, ça doit marcher pour récupérer les infos Raymarine sur le traceur bien qu’un peu lourd d’avoir deux interfaces pour passer du seatalk au nmea 2000.
Pour la commande du pilote, c’est plus aléatoire, il faut essayer, si ça ne fonctionne pas ou mal, il serait bon de connecter un ordinateur sur l’actisense pour lire les phrases nmea de commande de pilote.


04 avr. 2020
0

Bonjour,

Ton pilote c'est quel modèle ? Les SPX ont une interface directe en NMEA2000 (Seatalk Ng)


05 avr. 2020
0

Bonjour,

merci pour vos réponses.
Mon pilote est de 2006, c'est un ST6001, il ne cause donc que le Seatalk, pas la version NG que tu évoques Sterwen.
En tous cas je vais me livrer à ce montage, dès que ce sera possible...
Bonne continuation à vous.
Xavier


05 avr. 2020
0

Bonjour,

Le ST6001 ce n'est que le boitier de contrôle, pas le pilote. Effectivement ce boitier là n'est interfacé qu'en Seatalk.
Il faut regarder la doc du calculateur.
Dans mon installation, j'ai un boitier ST6002 dans le cockpit et un calculateur SPX10. C'est sur ce dernier que j'ai des interfaces supplémentaires (SeatalkNG et NMEA) et de toute façon c'est à ce niveau qu'il faut interfacer pas au niveau du boitier de commande.


05 avr. 2020
0

Bonjour,

Je préconiserais un multiplexeur NMEA0183/SeaTalk/NMEA2000:
- 1 seul boitier
- un peu moins cher d'autant que le Raymarine E85001 n'est plus fabriqué.


31 mai 2021
0

Bonjour à tous,

Si vous recherchez une passerelle NMEA 2000 vers Wifi, le viens de mettre une annonce pour un ACTISENSE W2K-1 neuf.
Je serai entre le Morbihan et le Finistère au mois de Juin.

Bonne navs.


31 mai 2021
0

Bonjour
J'ai un Actisense NGW1 pour raccorder mon transpondeur AIS non Raymarine à mon installation STNG
Ca fonctionne parfaitement. Simple à brancher.

Mais, je trouve avec le temps que ça fait très cher pour ne pouvoir connecter qu'un seul appareil
Si plus tard on possède un second appareil pas Raymarine, ex une VHF ou un GPS séparé; on doit en acheter un second. Etc

Avec le recul, j'aurais acheté un miniplex

On peut y raccorder plusieurs appareils qui parlent différents language

shipmodul.com[...]/fr/

OK, c'est plus cher

Mais le modèle le plus cher vous donne en plus toutes vos info en Wifi récupérables sur une tablette ou un PC

Camille


31 mai 2021
0

Bonjour,

Vu que le convertisseur Raymarine E85001 n'est plus supporté, je te conseille de voir
le convertisseur Seatalk1/Seatalkng de Raymarine.

www.svb-marine.fr[...]g_.html

Il te faudra un cable Seatalkng/Nmea2000 pour le connecter au reseau Nmea2000.

C'est la solution préconisée par Raymarine et cela fonctionne bien, en tous cas sur mon bateau...
plus simple( un seul convertisseur ) . Il y a des chances que cela marche pour ton pilote, en tout cas, pour la transmission des waypoints.

Bon courage et bons vents

Gilles
