Reconstruction d'une dérive pivotante sur dériveur léger

Bonjour à tous,

J'ai acheté une coque de dériveur Morin de 3,50 x 1,60 (pour l'avis de recherche, voir ici : www.hisse-et-oh.com[...]dex.php )

Il n'y a plus de dérive, et je constate que le puits ne présente aucun orifice pour un axe de rotation.

Ma question est donc simple : comment refaire cette dérive sans pour autant percer un axe ?
J'ai bien une idée, empruntée aux dérives des planches à voile : un tampon de caoutchouc sur chaque face qui coince la dérive dans son puits, sans l'empêcher de pivoter.
Autre idée, concevoir la tête de la dérive (partie qui émerge du puits) en L, un bras qui bloque la dérive en position relevée, et un autre qui la bloque en position basse, avec des bouts qui assurent le maintien en place.

D'autres excellentes idées seraient les bienvenues avant que je ne me lance dans la réalisation.

PS : et si quelqu'un connait ce modèle de dériveur, qu'il n'hésite surtout pas à me dire de quel type il s'agit !

Merci à tous !

L'équipage
18 oct. 2008
19 oct. 2008
0

il ressemble
beaucoup a un marmot,
a part que sur celui que j'ai vu il n'y avait pas de bancs sur les caissons,
tu peux voir un suejt que j'avais ouvert sur ce forum consacré a la voile legere.
tu peux aussi y ouvrir un sujet, pour demander des renseignements ;
www.cafevoile.com[...]pic.php

19 oct. 200816 juin 2020
0

bonsoir axel,
cela me fait penser à un pb de dérive de planche que mon paternel avait résolu il y a qqs années.

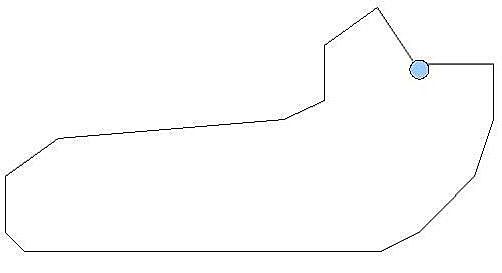

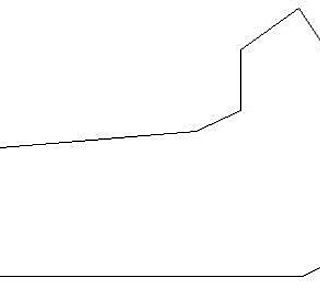

petit croquis de mémoire : tu peux réaliser ton axe de rotation, ou un pivot, sur la partie haute de ta dérive. cet axe s'appui sur le puit. Avec la forme en V du haut de la dérive, selon l'endroit ou tu appuies, tu relèves ou abaisses la dérive. Nous on faisait cela avec le pied, sur la planche à voile.

ca te semble explicite ?

hervé

19 oct. 2008
0

Merci à tous les deux
Ce n'est pas un Marmot : j'ai trouvé une annonce et effectivement, les bancs caissons ne sont pas similaires (ici, il y a un hiloire sur toute la longueur façon dossier).

Pour le croquis d'Hervé : oui, c'est explicite, car c'est exactement ce à quoi je pensais, et sauf à ne pas faire pivoter la dérive avec le pied, mais avec des bouts, c'est le même concept.

Sympa, le forum Cafévoile, je ne connaissais pas. Merci pour l'info !

D'autres idées ?
J'ai vu ce matin un puits de dérive sans axe également, et j'ai eu l'impression que c'est la largeur de la dérive qui la bloque dans son puits (une unité d'école de voile qui ressemble à un Wizz, si cela inspire quoi que ce soit à un connaisseur).

19 oct. 2008
0

Juste Philippe, mais...
Ici, c'est une dérive pivotante, qui tient dans son puits une fois relevée.
La dérive de l'optimist (dérive sabre), t'encombre le cockpit quand tu la remontes.
Ce n'est donc pas l'option à retenir, surtout quand il y a 4 personnes en ballade + les avirons.

:-)

20 oct. 2008
0

Idée très intéressante
même si je n'ai pas encore réussi à trouver de photo de Ventura.
La mise en oeuvre technique de ce système de double plaque ne doit toutefois pas être aisée non ?
Ce qui m'inquiète en fait le plus est l'épaisseur utile à l'intérieur du puits et... c'est une donnée que je n'ai pas encore !!

19 oct. 2008
0

pas un spécialiste
du dériveur leger, mais pour ce que j'ai pu voir et utiliser,

la dérive style optimiste, que tu glisse comme un tiroir, elle tient pas coincement simplement quelque soit la profondeur que tu met,

et pas de système de pivot ou de bouts&gt......

amha

20 oct. 2008
0

Percement face supérieur du puit de dérive???
Sur le modèle Ventura de chez Morin, qui ressemble au votre....
La dérive est percée d'un trou dans lequel passe un axe solidaire de deux plaque d'inox.
Ces deux plaques enserrent la dérive tout en la laissant libre de pivoter autour de cet axe.
Ces plaques remontent jusqu'en haut du puits de dérive, les bords sont rabattus vers l'extérieur du puits, quatre vis en inox viennent maintiennent le tout en place...
Pas de trou dans le puits et dérive pivotante bien maintenue

20 oct. 2008
1

système double plaque
Heureux propriétaire d'un fennec, je dispose de ce type de dérive, si vous le souhaitez je peux vous faire parvenir une photo avec cotes (enfin pas tout de suite il faut que je démonte, ca n'est pas compliqué mais ce soir j'ai pas le temps :-) )

Voila
Olivier

20 oct. 2008
0

Oui, sympa !
Merci Olivier pour cette proposition, je suis preneur de tout type d'info, mais ne va pas démonter ta dérive pour autant !! :-)

09 jan. 2017
0

bonsoir

Etant en train de refaire un Fennec pour mes petits enfants
je suis a la recherche de la " Déclaration Ecrite de Conformité"du deriveur Fennec ainsi due les renseignement de la plaque fabriquant( a savoir :le type ,nb de personnes;jauge)
merci
cordialement

10 jan. 2017
0

un L en inox de chaque coté ,peut etre fixée par le haut du puit et parfois le bas,regarde s il n y a pas les emplacements des vis qui fixer ces 2 L inox,mon 485 utilise cette technique.
