Recherche prise alimentation

pour un radar Furuno 1832/1932
Une idée ou en trouver une "pas chère mon fils " ?

L'équipage
08 août 2013
08 août 2013
0

ça ressemble fort à un connecteur DIN trois broches (fr.wikipedia.org[...]eur_DIN ), donc n'importe quel magasin d’électronique.

08 août 201308 août 2013
0

Il semble qu'il y ait 2 détrompeurs sur votre prise. A voir sur ce lien si ça peut correspondre...

www.gotronic.fr[...]875.htm

Je précise, au cas où, que je n'ai aucune action dans la boîte et que je ne sais même pas si elle est fiable.

08 août 2013
08 août 2013
0

On dirait de la prise "EP" (3cts 460 volts, 20 ampères), broches en triangle isocèle, référence 460-216 chez "Radiospares" (applications industriel, médical et communication).
Info donnée temporairement, je continue les recherches dans le catalogue papier, pour voir si ça existe en étanche. (wait please) :reflechi:

08 août 2013
0

Merci pour vos infos , je vais voir les liens

08 août 201316 juin 2020
0

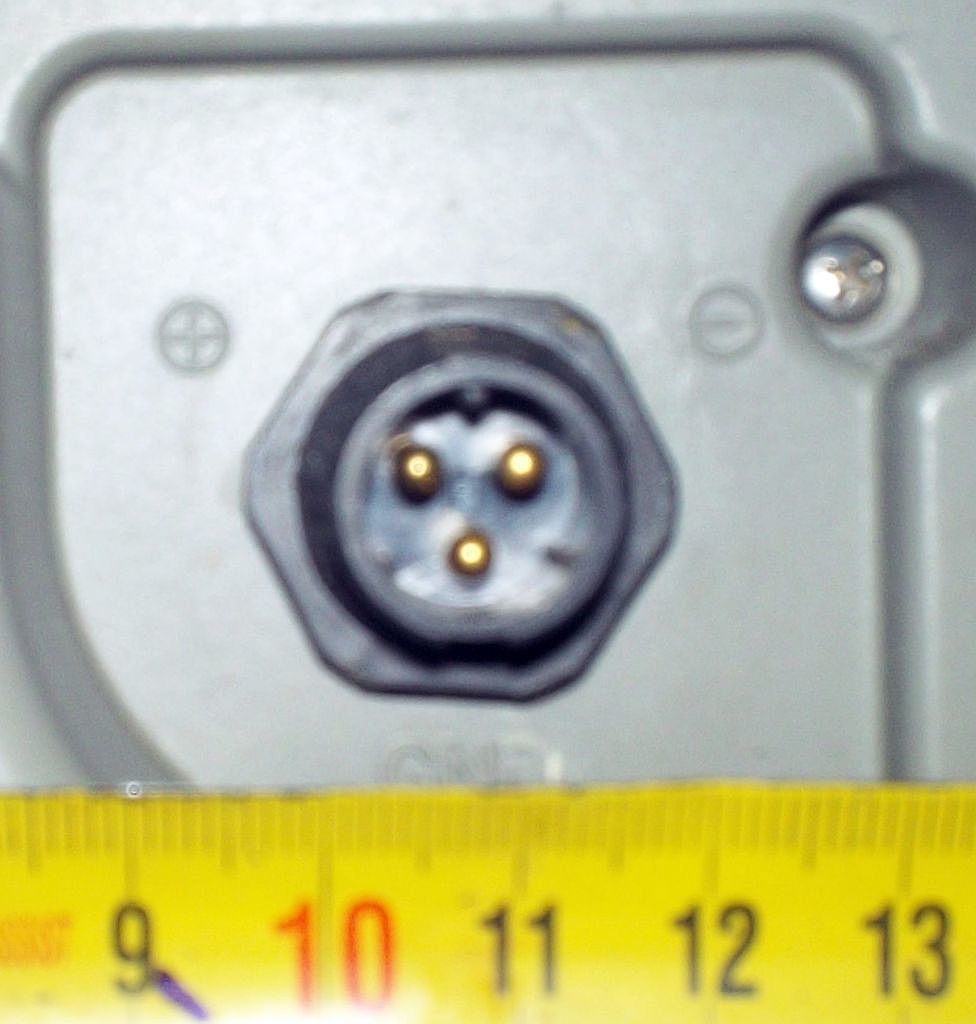

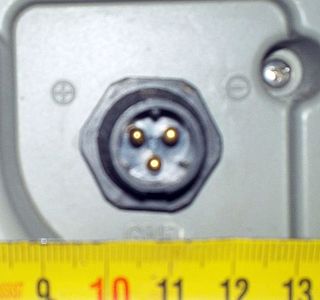

Peut être une photos plus explicite

08 août 2013
0

Bref 17mm, trois détrompeurs isocèles, deux broches identiques en ligne + une troisième de section moindre.
C'est à vis ou à baïonnette ?

08 août 2013
0

la fixation baïonnette

08 août 2013
0

Ca ressemble quand même étrangement à de la "Bulgin Bucaneer série 400", c'est de l'application "marine", avec contacts en CU plaqué Or.
Ce qui ne colle pas, c'est le verrouillage baïonnette :
- radiospares-fr.rs-online.com[...]260969/
- docs-europe.electrocomponents.com[...]2de.pdf
"étanche à l'eau et à la poussière, application citée "Navigation, Radars".
La prise d'origine était noire, bague de verrouillage bleue ?

09 août 2013
0

Complaindre à la poste?
Autant pisser dans un violon!
Certains paquets bien renforcé arrive parfois dans un tel état, qu'il faudrait qu'ils aient servis de ballon de foot pendant un match international! :oups:

09 août 2013
0

:reflechi:
tu sais que le radôme est souvent mort au bout de 10 ans? :tesur:
:jelaferme:

09 août 2013
0

Pour la couleur de l'original ?? je viens de prendre le risque d'acheter un vieux radar d'occas et un des colis est arrivé eventrés et pas de cable d'alimentation dedans ,je ne saurais jamais si il était au depart ou si il a été "eparpillé" lors du transport, pour le cable pas de probleme mais pour la prise !?
Par ce que 5 m de cable avec la prise chez Furuno c'est 177,96 € ...sis si vous avez bien lu :lavache: :oups:

La je vais à la poste pour "complaindre" (comme disait une voisine Canadienne dont c'etait la specialité) et au retour je vais essayer de prendre plus de cote du corps du délit :-(

09 août 2013
0

ben oui et pourtant nous avions un super Furuno avec une definition superbe agée de 16 ans , mais il avait tres peu servi .
Je pense que c'est surtout le nombre d'heures qui est important.
Mais tu as raisons , c'est un coup de poker marche ou marche pas ....
Pas les moyens d'acheter un neuf, même pas un gamme boy de 6"

08 août 2013
0

Prise "Amphenol Socapex", type 10SL-3, avec verrouillage "quart de tour", norme MIL-C-5015, possibilité bien plus probable, référence Radiospares n°442-2319 (ça coûte un bras !)
Il y a aussi les CPC Tyco, étanches, capot à visser.
Les Jaeger existent aussi en étanches. réf 285-5290
Il y a aussi les "Bulgin" "Buccaneer série 400" (sympathique nom de série pour un vieux pirate :-p) étanchéïté IP66 réf 426-0969, c'est les noires bague bleues, qui équipaient le matériel "NAVMAN". Bien probables aussi, contacts 8 ampères, ce qui serait convenable pour une alim de petit radar.
(on voit pas très bien sur la photo, c'est flou).
Bref, ça va pas être facile :-( vu la quantité de modèles de prises multipoints :lavache:

09 août 2013
0

bonjour
changer la prise pour un modèle plus courant ?

AB

09 août 2013
0

Tu as raison ce serat la solution "ultime" si je peux trouver la même prise cela fera "plus propre sur soi" :mdr:

09 août 2013
0

Je ne vous conseille pas de désosser le biniou, pour changer la prise.
Il y a de fortes chances, qu'en ouvrant, l'écran à cristaux liquide perde ses contacts, et là c'est mort :-/
Vu que c'est repéré, vous pouvez bidouiller un câble avec trois cosses cylindriques de taille adaptée, enfichées directement sur les bornes (on doit pouvoir cannibaliser ça dans des douilles d'éclairage pour spots dichromatique pour salle de bain - BT 12 volts).
Gainer les cosses pour les isoler, avec du souplisseau de diamètre adapté, genre gainage de fil électrique rigide (2,5 ou 4 mm²).
Enfin sceller le tout, dans le fut de la prise avec du sica (on pourra toujours l'enlever ultérieurement, ne pas utiliser le mastic de salle de bain, ça s'enlève très mal, et l'acide ronge le plastique).
Enfin attacher le câble avec un cavalier sur le socle contre l'arrachement. :reflechi:

09 août 201316 juin 2020
0

Aussi songé à cette solution mais elle ressemblait trop à du "breveté longcours" :oups: :lavache:
Pour une fois que je voulais faire un effort :heu:
Sinon les 1832 et 1932 sont des ecrans cathodiques.
Je regrette le radar que nous avions sur le bateau precedent , lors de la vente l'acheteur voulait installer un "tout en un" cartographie et radar , il etait convenu avec le broker que nous recuperions ce vieux radar (qui sortait d'une revision chez Montariol) mais finalement le broker n'a pas fait ce à quoi il s'etait engagé et ce radar qui marchait parfaitement avec un ecran taille "adulte" + 15" rateau de 4' est parti à la poubelle .
Quel gachis !
Certes le rateau faisait un tres gros perchoir à mouetteS , mais la definition etait vraiment super .
La j'en achéte un d'occase (donc forcement risque ) et en plus le carton de l'aérien est massacré :mdr: :mdr: :mdr:

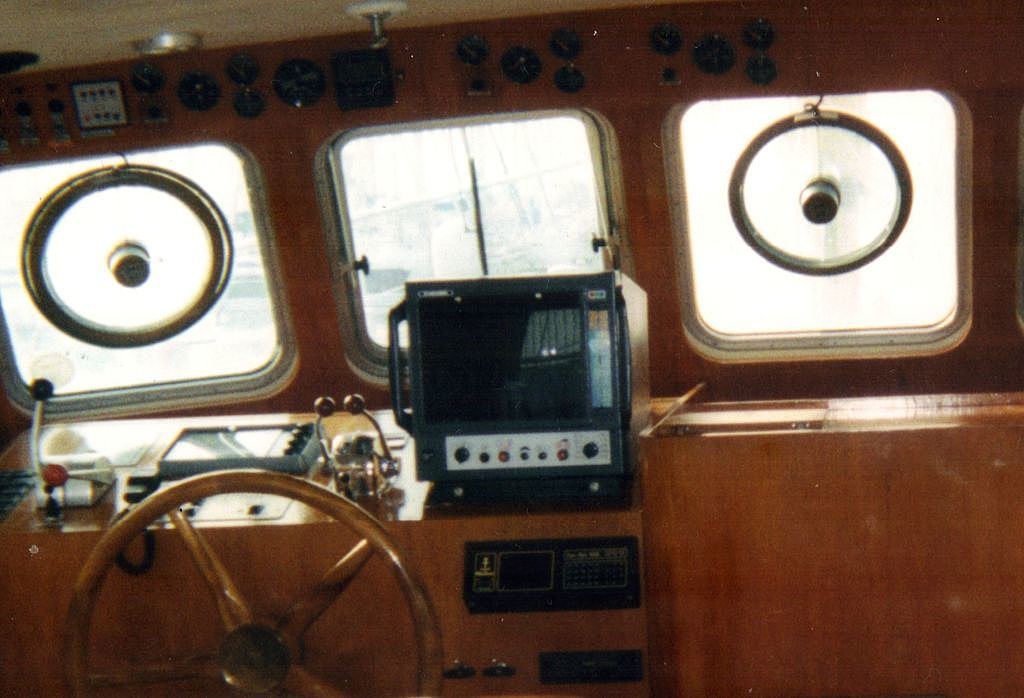

Juste une photo du regretté RIP snif snif

09 août 2013
0

Prendre cette partie la sous le bras (enfin dans les bras) c'était encore possible l'aérien c'était plus dur .
Mais de toutes façons le nouveau propriétaire l'a mis à la poubelle : pas assez classe. Comme la peinture neuve : "comment ce n'est pas de la Awlgrip (je sais même pas comment cela s'écrit ! ) refaite moi cette laque "
laque "vieille de 3 mois ... y en a qui ne savent pas comment "claquer" leur frics (tant mieux pour les artisans )

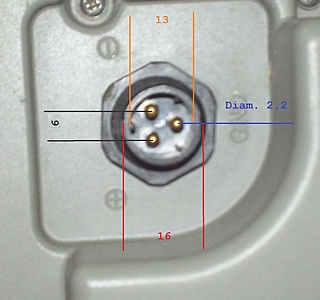

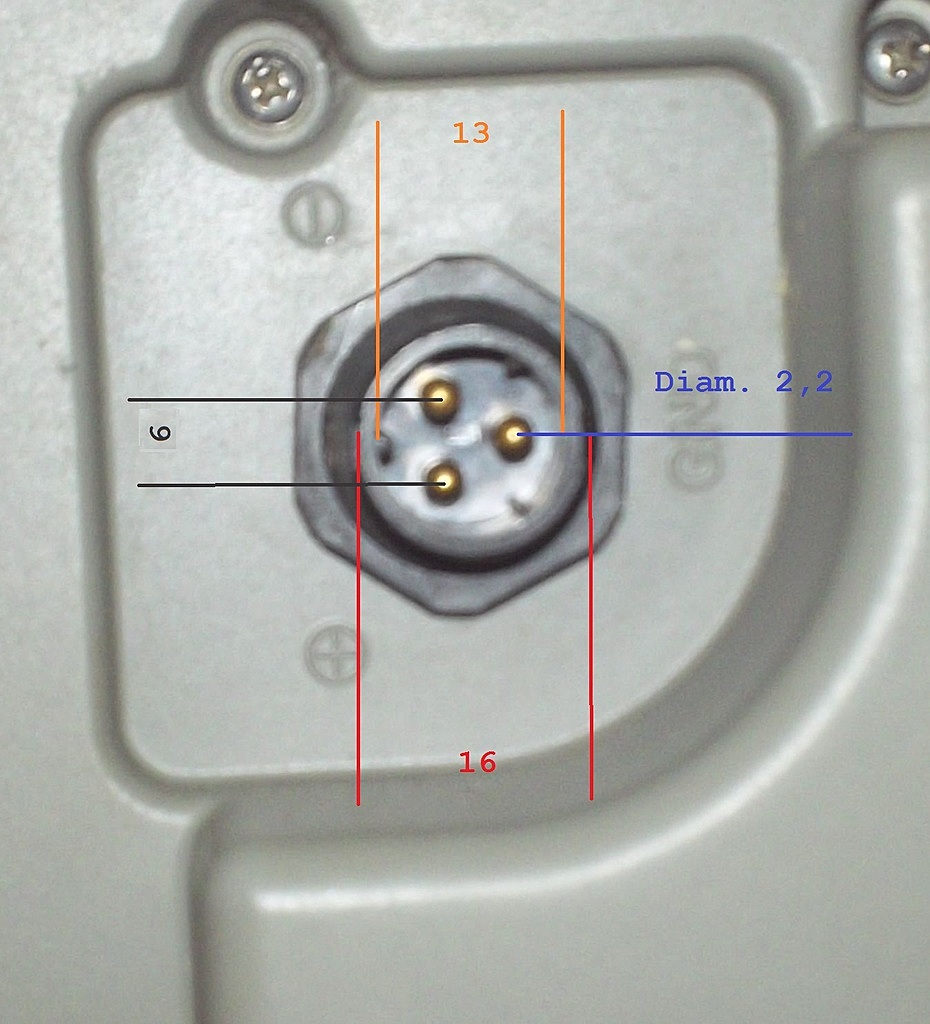

sinon plus de détails concernant la "fameuse" (non pas fumeuse ,enfin pas encore :tesur:) prise.
Ah ben non on ne peut pas mettre de photos en réponse ! donc voir plus bas

09 août 2013
0

il est vrai que celui ci faisait très :
capitaine au long cours ! :whaou:

difficile de partir en le mettant sous le bras ! :jelaferme:

:topla: :alavotre: :langue2:

11 août 2013
0

Très joli micro ondes pour timonerie, et posé au milieu ça doit stabiliser le bateau, vue la masse. :-p
Et pour cuire un poulet, on le sangle sur la radôme et en trois tours d'antenne il est cuit, non ?
:mdr: :bravo:

09 août 201316 juin 2020
0

coucou !
je comprends pas , toujours floue , Parkinson ?

09 août 201309 août 2013
0

sisi
tu peux mettre une photo dans une réponse!
tu réponds
puis tu sorts du fil
tu appuies sur forum
tu entres de nouveau dans le fil :doc:
tu clics sur ta contribution
tu appuie sur modifier
et là
parcourir apparer a tes yeux ébahis
tu mets la photo
et tu bois un coup
:alavotre:

perso, je lis les réponses en haut, car j utilises la lecture inversée des posts

10 août 201316 juin 2020
0

non, a tu cliqué sur envoyer? et tu dois ajouter la photo pendant le temps ouvert pour modifier le réponse ! :topla:

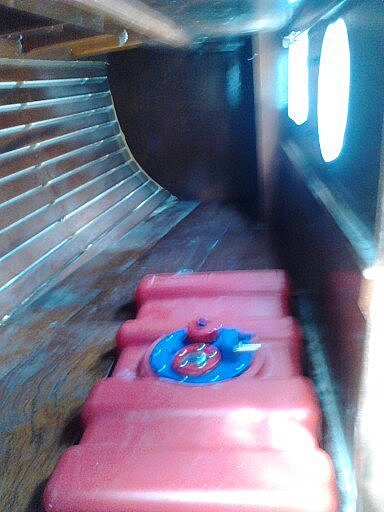

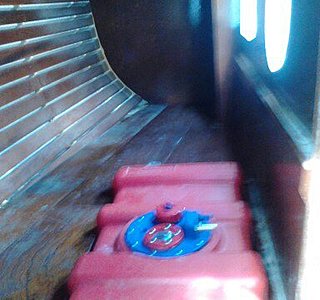

tiens ,là je rajoute une photo de mon boulot en cours sur ma barque !
la couchette cercueil:
outre les voiles contiendras également le moyen d alimenter la propulsion mécanique !
:alavotre:

10 août 2013
0

Merci du tuyau :bravo:

10 août 2013
0

Oui , mais par exemple la je t'ai répondu il y a au moins 30 mn et ma réponse n'est toujours pas visible ....donc il faudrait attendre "un certain temps" pour pouvoir ajouter une photo. :reflechi: :reflechi:

10 août 2013
0

Tu as pris des cours de photo avec David Hamilton ? :jelaferme:

10 août 201310 août 2013
0

Ne critique pas Hamilton ses sujets ont bercé mais émois de pré-ado,
fr.search.yahoo.com[...]/search
Hamilton pour la vue et Verlaine, Charles Cros pour l'esprit :tesur:
Bon avec l'age je prefere des sujets moins "faméliques" :cheri: :star2:

09 août 2013
0

Pour la photo floue, tu dois être trop près par rapport à la distance minimum de mise au point...

Une chance supplémentaire d'échapper à Parkinson... :jelaferme:

10 août 2013
0

et merci de me laisser une autre porte de sortie que Parkinson :doc:

11 août 2013
0

Autrefois un mal terrible rongeait les marins des temps jadis :
le "Paludisme des comptoirs", mais ça s'arrange avec un p'tit Muscadet sur le zinc au petit déj, ou un bol de café froid (rouge étoilé qui tâche en Alsace) raconte l'adage populaire. :mdr: (faut quand même le faire, un "bougé" avec un numérique).
Bon c'est peut-être tout simplement la vieillerie, il faut garder les prothèses oculaires, quand on prend la photo, qui si elle est nette pour le preneur de photo sans "cluques" (lunettes en dialecte Toulousain), sera floue pour ceux qui n'en portent pas, ou pas les mêmes, quand ils la regarderont. :-p
:acheval: :litjournal: :jelaferme:

16 août 2013
0

Bon si quelqu'un est mieux "introduit" que moi auprés des fournisseurs car suite à mes mails ....pas de réponse ou alors le classique : avant toute réponse veuillez nous fournir votre n° Siret .... :oups: :tesur:

16 août 2013
0

tu peux , pi étre demander a Yoan! :reflechi:

bon, s il ne te sponsorise pas comme la hollandaise a coup de panneaux solaires :heu:
il peut peut étre en tant que pro ,passer commande plus facilement! :whaou: :alavotre:

16 août 2013
0

Je ne sais pas sur quelle zone vous êtes actuellement, mais vous pourriez tenter le coup dans les pages jaunes, rubrique "réparateur électronique", qui devrait pouvoir vous commander la prise, ils sont souvent très sympa, et pas toujours trouvables sous "Google", parce qu'ils n'ont pas de site et si on ne connait pas la raison sociale, c'est cuit.

Sur LR, vous pourriez tenter le coup chez (c'est au hasard, je ne les connais pas) :

Acoustic Vidéo System
ZAC Bel Air Nord
Rue Antoine Lavoisier
17440 Aytré

A défaut, envoyez un "Help", avec photo à l'appui, sur un site dédié "Bidouille électronique" serait peut-être plus approprié qu'ici. Les "bidouilleurs" seront plus à même de guider votre recherche, et vous orienter vers des fournisseurs avenants ;-)

Avec un coup de chance, mais il faut connaître la référence de la prise pour chercher, ou leur envoyer un mél chez (peut-être qu'ils répondent) :

obsolete-electronic.com[...]/
