recherche photo regulateur atoms relie pilote

cherche photo de regulateur atoms modifie pour pouvoir installer pilote de barre sur l aerien

L'équipage
22 oct. 2014
22 oct. 2014
0

sur l'atoms on fait une petite rallonge directement sur la rotule du triangle qui commande le fletner en enlevant la biellette qui arrive de l'aérien
alain

22 oct. 2014
0

merci pour la reponse mais je ne vois pas bien comment pourriez vous m'envoyer une photo ou un shema merci

19 oct. 2015
0

oups !!!
j'ai trouvé le fil traité par Evoye et outremer avec notices et photos en juillet 2015.
Merci beaucoup aux contributeurs
Philippe

18 oct. 2015
0

bonjour atamat, avez vous obtenu des réponses claires et des croquis ou photo à votre question, cela m'interesse aussi.
Merci.
etiffal

19 oct. 2015
0

je ne peux pas faire de photos ,j'ai vendu mon régul .
mais si vous en avez mettez les sur le forum ça peut servir aux autres
alain

01 nov. 2015
0

Bonjour je cherche des photos d'Atoms monté pour avoir un aperçu global, et je cherche aussi une photo plus détailler de la fourchette du pandulum , car je voudrai en ressouder une.
Merci d'avance

Vicos

01 nov. 201516 juin 2020
0

Bonsoir,

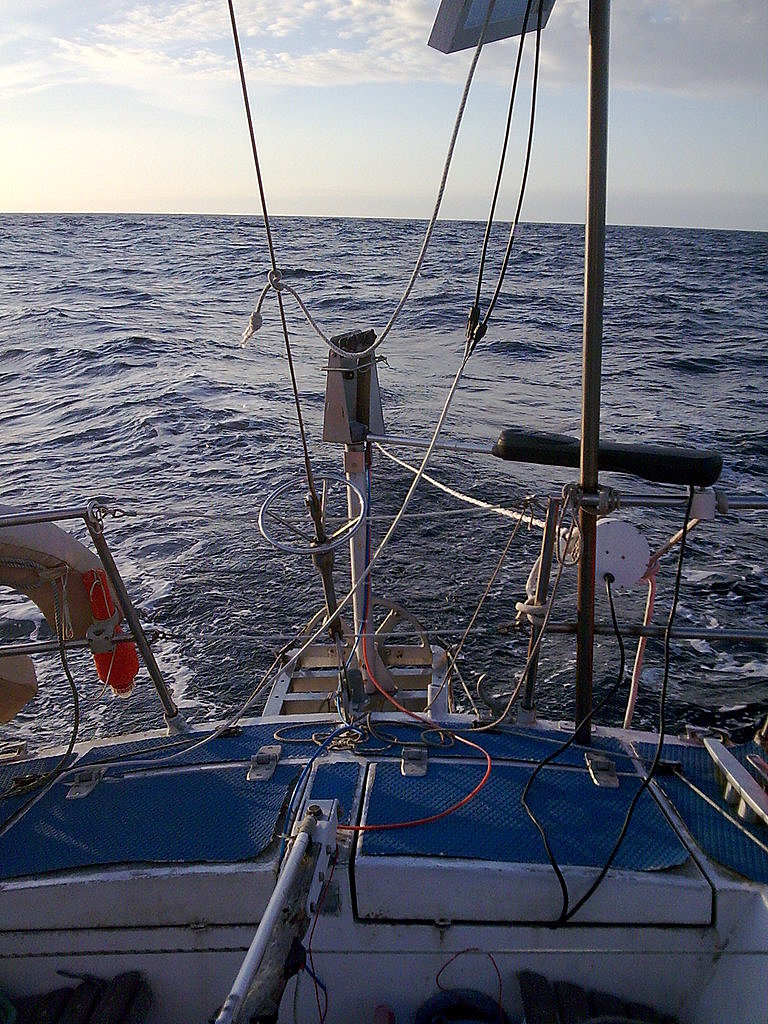

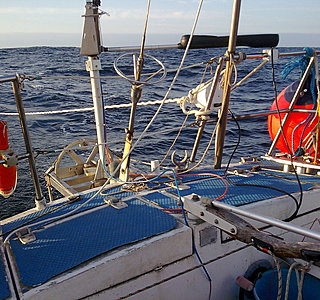

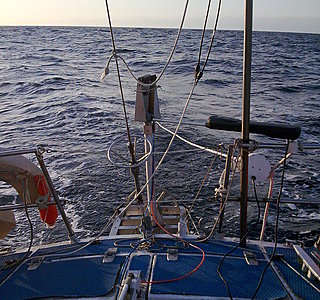

ci-joint deux photos de mon montage(que j' avais trouvé sur héo en mettant un fil sur le même sujet).
J' ai fixé sur le bas du contrepoids une rotule (récupérée sur un vieux Navik il me semble). Le pied du pilote éléctrique est fixé sur le balcon via une pièce en alu avec insert en delrin.
Le débatement du contrepoids est d' environ 5 mm supérieur à la course totale du vérin.
C' est simple et çà marche super

02 nov. 2015
0

Super Gorlann!! Je n'ai pas tout compris: tu sors le vérin, avant de mettre le pilote sur "ON", jusqu'à sa sortie maximum moins, le débattement du contrepoids, moins 5 mm??
Par exemple, si le débattement du vérin est de 200mm, tu laisses sortir le vérin jusqu'au bout, moins 195mm??

02 nov. 2015
0

Bonsoir,
peut importe qu' il y ai 5 mm ou +, mais ce qui est hyper important est de vérifier que la course totale de ton vérin DOIT être inférieur au débattement du contrepoids de l' aérien, sinon tu risque de fusiller ton pilote.
Dans mon cas, avec un Simrad tp 22, la course du vérin est légèrement inférieur (de 5 mm).
Si ton pilote a une course supérieur, tu peux peut-être tricher en modifiant les butées de l' aérien pour augmenter le débattement.
Bonne bidouille!
Gorlann

03 nov. 2015
0

Merci pour cette précision. OK pour la distance du vérin quand il sort, mais quand il rentre dans le boîtier, il ne tire jamais sur le contrepoids, ou la réponse du pilote puis du régulateur est assez rapide pour que cela n'arrive pas? J'avais lu sur je ne sais plus quel site, qu'un bidouilleur avait fait la jonction vérin-contrepoids avec un élastique.
