Recherche de dimension [Safran Aquila]

Bonjour
Je suis à la recherche des dimensions pour refaire le safran de mon aquila cassé net en 2

L'équipage
23 nov. 2020
23 nov. 2020
23 nov. 2020
0

bonsoir
j'ai aussi un aquila , je ne connais pas la mesure e, mais je doit sortir le bateau au printemps ...si tu as le temps.
voileusement
françois


23 nov. 202023 nov. 2020
0

Bonsoir,

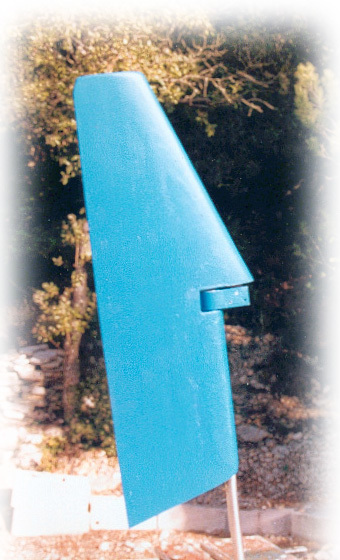

à partir de la photo, que tu peux agrandir, et du morceau de safran qui te reste, tu peux transposer les proportions pour trouver les cotes de la partie basse.
Comment l'as-tu cassé?


Louping:s'agit il d'un GTE ou PTE?·le 01 déc. 2020 16:32
Tangalo:PTE·le 01 déc. 2020 20:39
23 nov. 2020
0

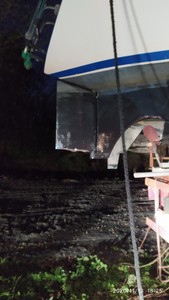

Je suis basé sur la Dordogne est la rivière Chari énormément de tronc d'arbre, c'est au moment du Grutage pour l'hivernage à la sortie de l'eau que j'ai eu la surprise


Tangalo:Il a dû taper par le travers pour le casser de cette façon... Impressionnant. En même temps, ce n'est pas vraiment compliqué à refaire.bon courage.·le 24 nov. 2020 09:49
23 nov. 2020
0

Je suis preneur pour les côtes au printemps normalemt je remet à l'eau en avril


23 nov. 2020
0

Avec la vue de profil et la partie qui reste tu peux facilement reconstituer la vue en plan.
Pour le profil et l'épaisseur tu mesures sur le partie qui reste.
www.boat-specs.com[...]l-draft


24 nov. 2020
1

Bonjour Louping,

il y a un safran d' Aquila à 1m50 devant mon étrave.

Je pourrais, si tu veux aller, le mesurer, mais il faudra pour çà attendre que les marées tombent bien (en fin de semaine).

tiens-moi au courant si tu souhaite que je le fasse.

Gorlann


24 nov. 2020
0

Bonjour gorlann
Effectivement je suis intéressé par ta proposition.
(Les côtes que
je cherche particulierement sont "l'épaisseur " en bas sous le safran sa "largeur" et sa "forme")
En te remerciant


24 nov. 2020
0

Petite précision "sa forme c'est l'empreinte du dessous du safran"


24 nov. 2020
0

Louping,

je vais tacher de le mesurer et de faire une série de photos.

Gorlann


24 nov. 2020
0

Il s' agit d' un Aquila PTE


28 nov. 2020
1

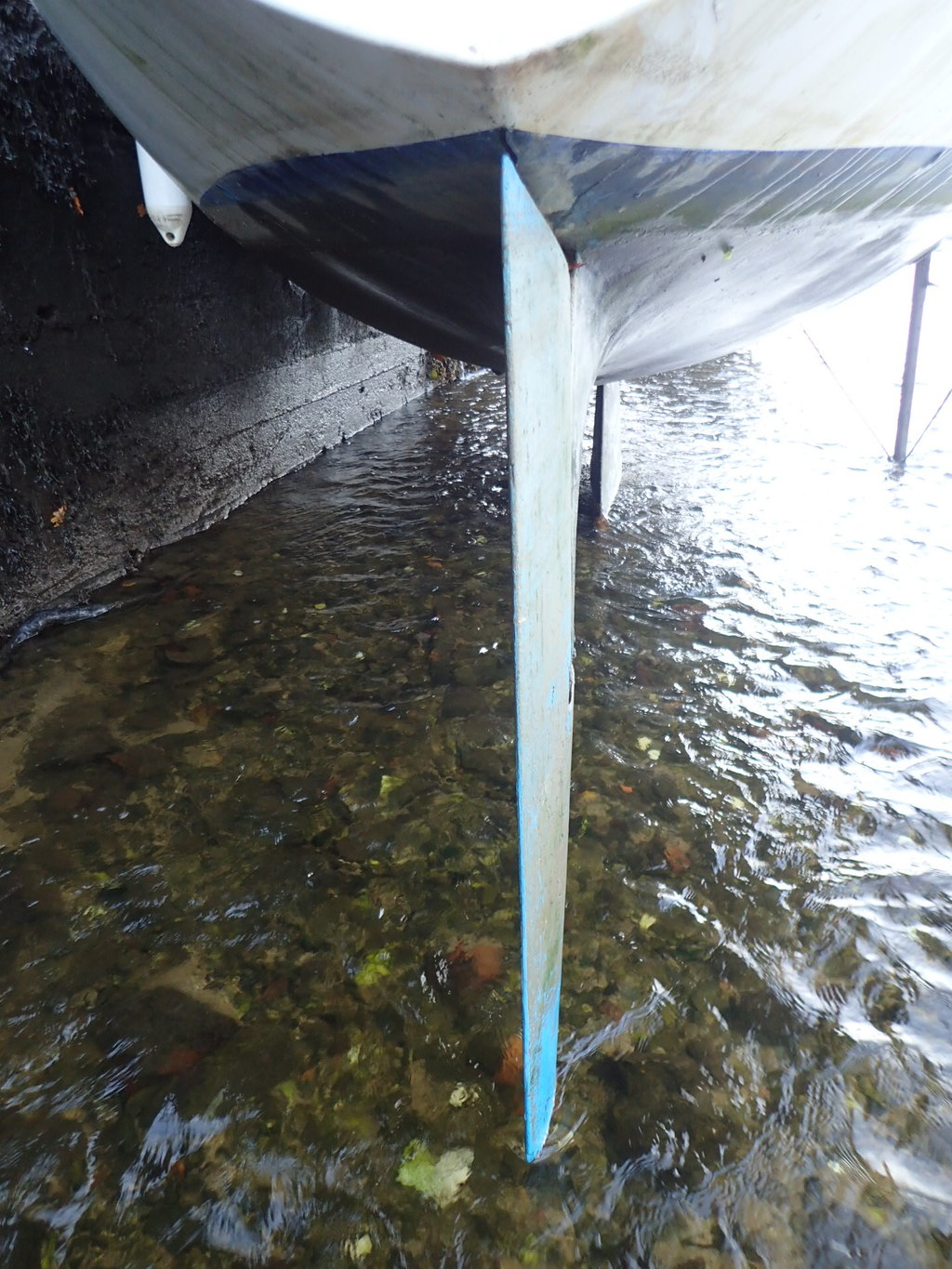

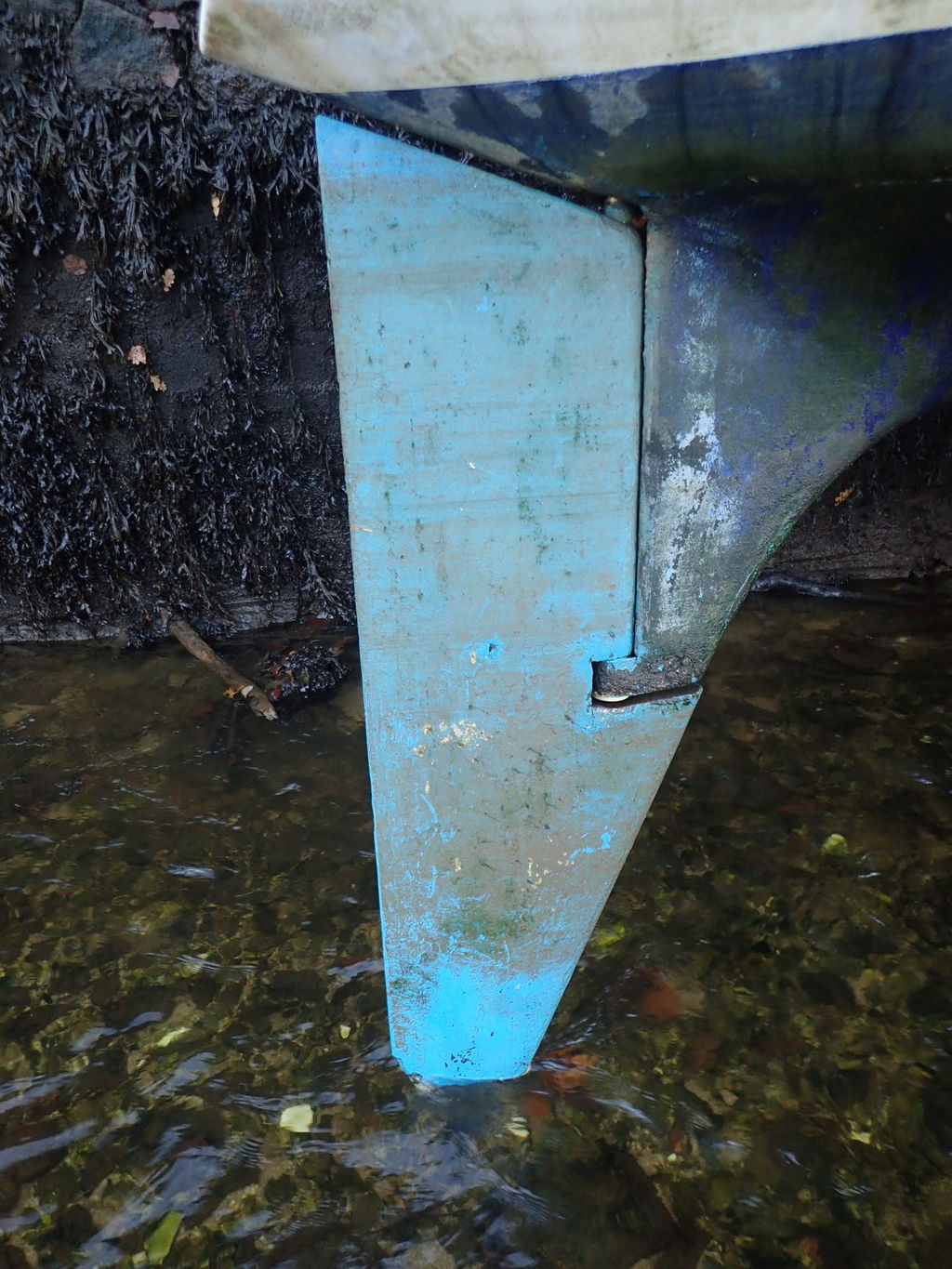

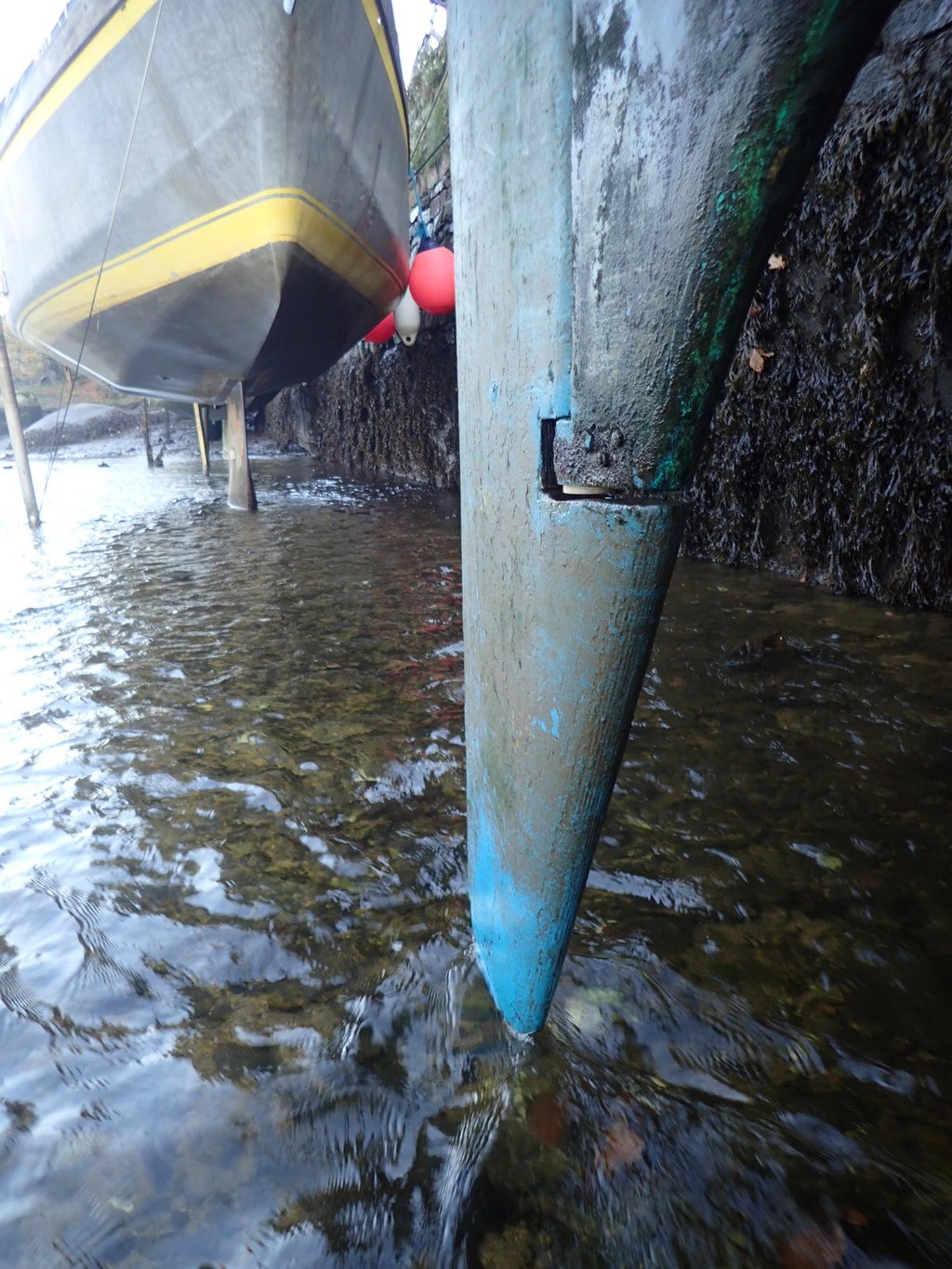

Bonjour Louping,

voilà le résultat de mon espionnage technique sur (ou plutôt sous) mon voisin de quai:

-la hauteur totale au niveau de la mèche: 1140 mm
- hauteur totale au niveau du bord de fuite: 1250 mm
-largeur en bas: 200 mm
-largeur maxi (juste en dessous de l' échancrure de la crapaudine): 430 mm
-échancrure de la crapaudine: 155 mm
-épaisseur maxi (au niveau de la mèche): 60 mm
-épaisseur au niveau du bord d' attaque: 50 mm

Normalement avec tout çà plus ce qu' il te reste, tu dois pouvoir refaire à l' identique.

Bonne bricole et n' hésite-pas si tu as besoin d' autres renseignements!

Gorlann


28 nov. 2020
0

Un grand merci
Je vais pouvoir commencer.
Louping


02 déc. 2020
0

Loiq je te connais un menuisier a Caverne qui a les compétences pour te faire ça
Pif


07 déc. 2020
0

Bonjour

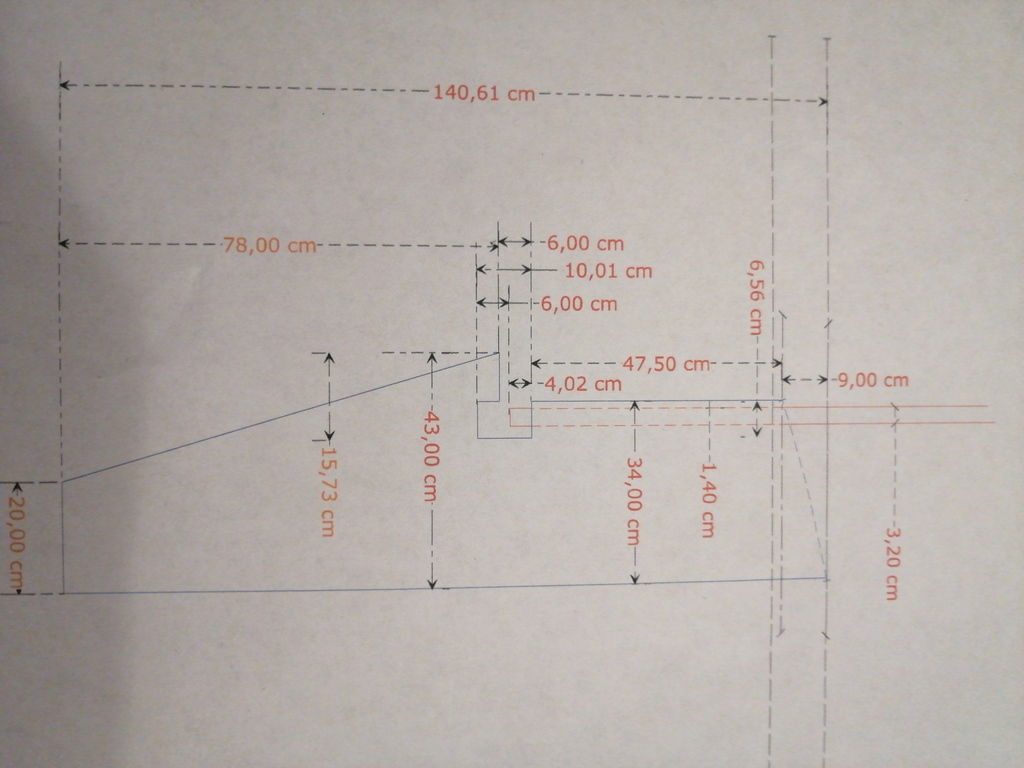

J'ai finir par trouver avec ce qui me reste du safran et différents docs photos etc...un safran GTE donc voici un plan.


GIL 17:bonjour Louping auriez vous un plan coté avec les bonnes valeurs svp à me transmettre cordialement ·le 23 fév. 15:17
17 jan. 2021
0

Erreur je me suis gouré dans les côtes le plan est faux, désolé


17 jan. 2021
0

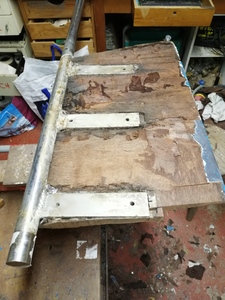

Pourras-tu, STP, faire une photo de la mèche et de ses renforts une fois déshabillé du bois ?


17 jan. 2021
0

Sans probleme
Par contre je n'ai pas commencé à dépenser la bête.
J'attends ma planche de CP.


17 jan. 2021
0

(Oups) A dépecer la bête


17 jan. 2021
0

Les deux mots fonctionnent ;-)

Merci d'avance.


02 fév. 2021
03 fév. 2021
1

NICKEL !!!!!!

Merci Patrick. Je dois bientôt démonter le mien pour refaire un coup d'étanchéité 'interne' et externe. J'espère que toutes les mèches sont sur la même base. Merci de t'en être souvenu.


12 mar. 2021
0

Pour les côtes en partant du bas de la mèche 6 cm pour trouvé le bord de la 1ere plaque large de 4cm ensuite 15cm pour trouver la 2ème plaque de 4cm ensuite 15 cm pour trouver la 3ème plaque de 4cm
Récapitulons
6+4+15+4+15+4
