réalisation puit moteur Doris

Bonjour Erik
Tu ne précises pas sur ta fiche dans quel coin tu te situes, car l'un des éléments de réponse est encore d'aller sur la grève voir comment sont fait les autres !!:-)
Souvent, pour ceux qu'on croise ici dans le coin de St Malo, le moteur passe dans une ouverture pratiquée dans le tableau arrière, assez haute pour éviter que l'eau ne rentre par le bas et grande pour permettre au moteur d'être relevé.

Quand tu demandes où localiser le moteur, entre milieu ou arrière, j'aurais tendance à te suggérer l'arrière. Pourquoi ? Parce que si c'est majoritairement ce qui se pratique, c'est sans doute que l'idée est bonne !
Non, c'est surtout une question d'encombrement à bord.
Sans compter que sauf erreur, le rendement du moteur est meilleur quand l'hélice est en arrière.

Bon courage ! :-)

merci pour les photos
merci pour la proposition de photos

je les attend avec impatience

Bonjour,
Je peux vous les envoyer sur papier par la poste si cela vous interesse. Envoyez moi votre adresse par mail.

Puit moteur
Bonjour,

J'en ai fait un sur mon doris :
Il se situe évidemment à l'arrière ce qui est pratique pour gouverner.

Pour les dimensions :
Longueur au moins égale à celle de la plaque anti-cavitation (au dessus de l'hélice)
Largeur au moins égale au diamètre de l'hélice.
Hauteur : la plaque anti-cavitation un peu en dessous de la surface, le bord supérieur du puit sert a y poser le moteur et à serrer les presses.

En fait, il ne s'agit que de faire une espèce de caisse verticale, que l'on stratifie intérieurement et sur la sole (fond extérieur du doris) le tout en CP de 12mm.

puits ......... ..
kek photos ?

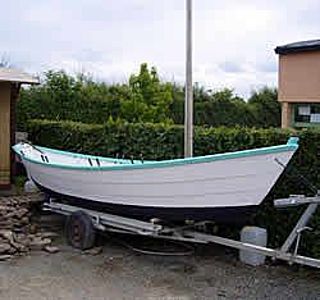

suite
une autre

et le tableau renforcé par un banc
