Réalisation d'un POD pour instruments de navigations

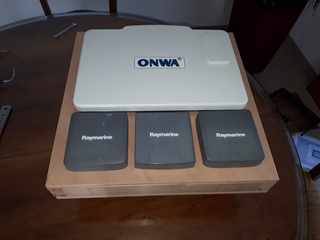

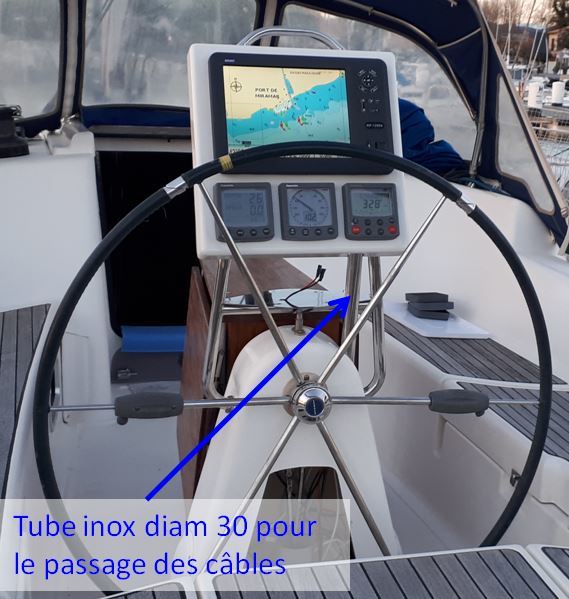

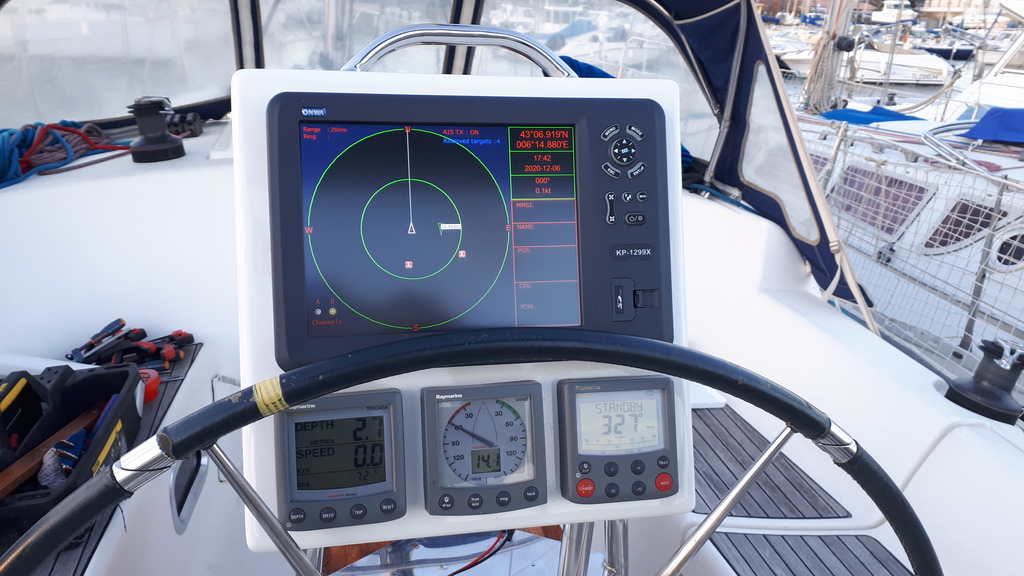

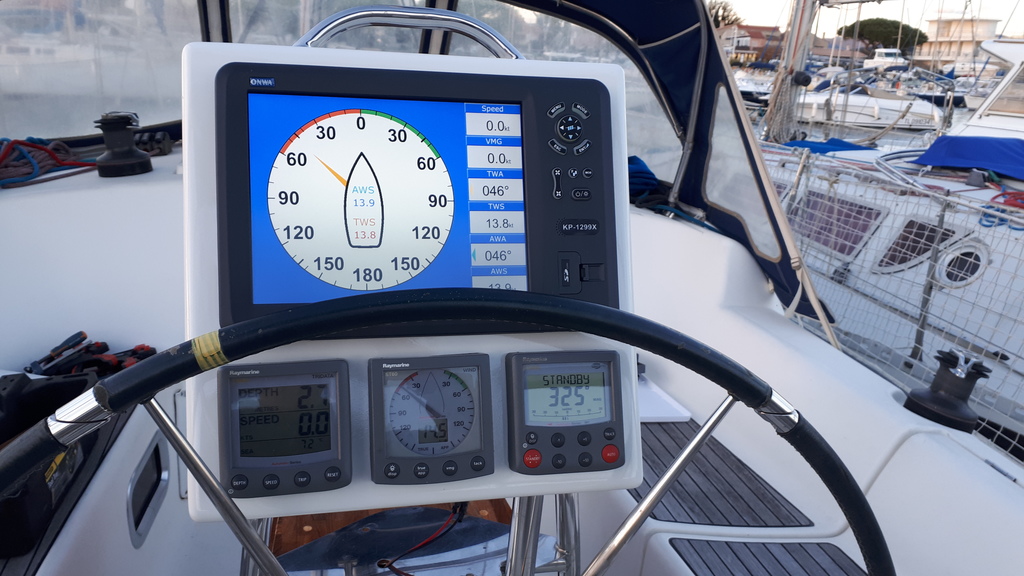

Pour installer mon nouveau lecteur GPS/Transmetteur AIS à coté des écrans Raymarire ST6001, j'ai fabriqué un support spécifique pour remplacer mon ancien POD qui ne pouvait contenir que 3 ou 4 écrans.

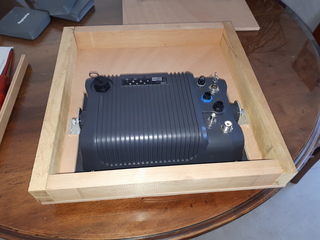

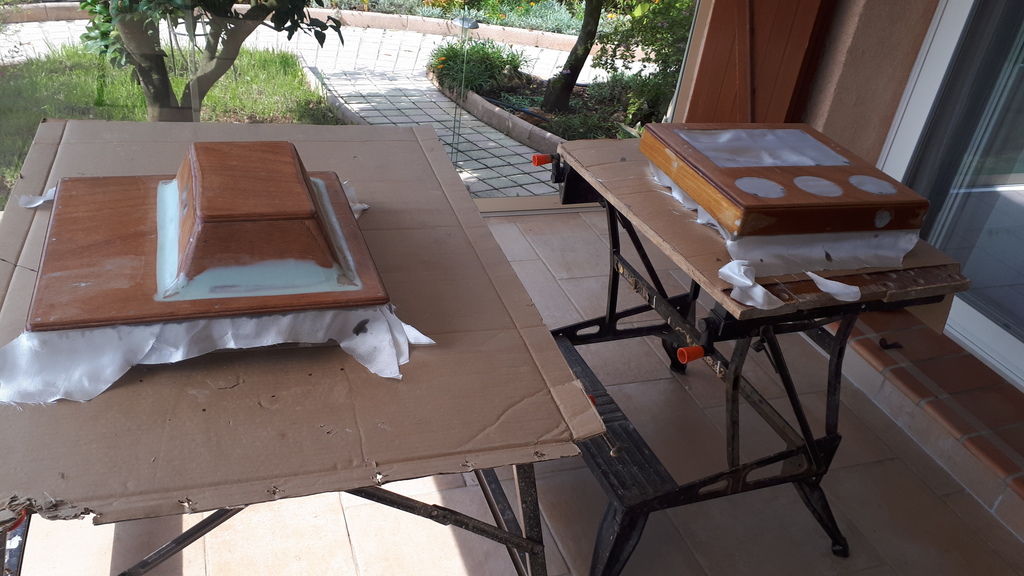

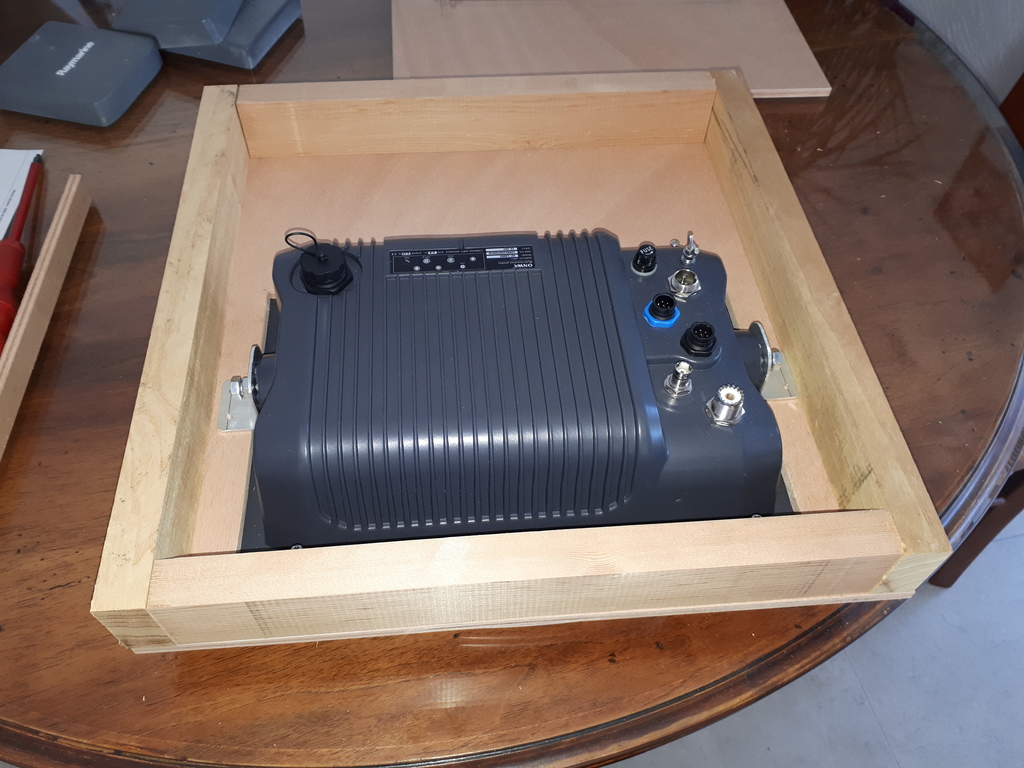

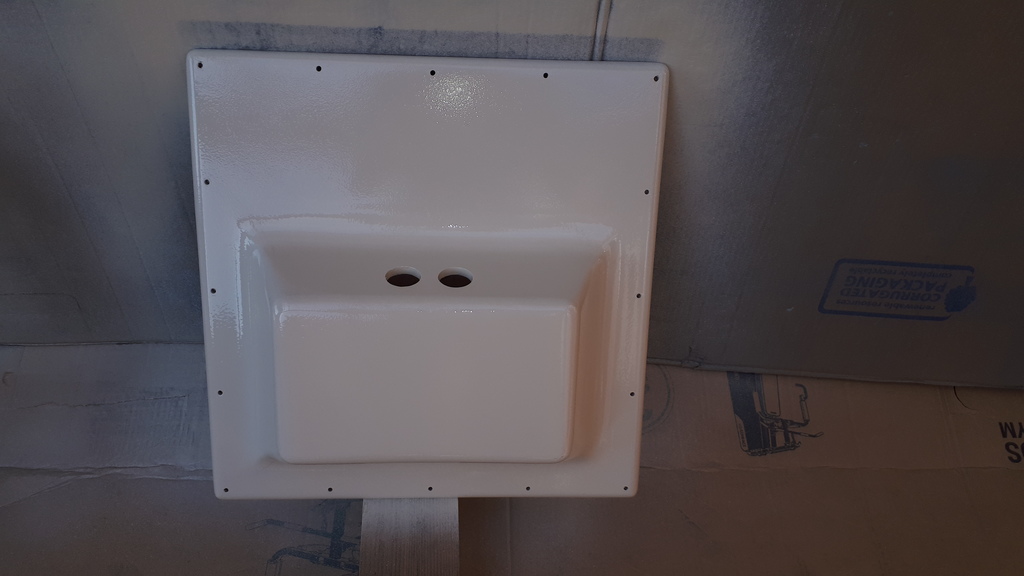

Je l'ai réalisé en contreplaqué marine de 9mm. J'ai bien arrondi les angles puis je l'ai stratifié (résine epoxy + sergé). Ensuite, ponçage, enduit de finition et peinture de la couleur du gel coat.
Pour réaliser les différents joints, j'ai utilisé une plaque de silicone de 2 mm de 50x50cm que j'ai découpé.
Voici quelques photos de la réalisation pour ceux que ça pourrait intéresser.

L'équipage
26 déc. 2020
26 déc. 2020
2

👍 la poignée est une très bonne idée
bravo !


26 déc. 2020
2

Pas mal, c'est propre !


26 déc. 2020
0

Joli travail ! 👏👏👏


26 déc. 2020
0

Superbe ! Ca donne des idées
C'est quoi comme appareil Onwa ? Il fait quoi ?


BLGPHIL:C'est le KP-1299X qui fait lecteur de carte GPS + Transpondeur AIS Classe B+ et Fisfinder·le 26 déc. 16:09
Rigil:Ca à l'air bien, il a une antenne externe ou interne pour le GPS ? Et quid des cartes ? On les trouve facilement ?·le 26 déc. 19:45
BLGPHIL:Sur le kp-1299X, il y a une antenne GPS externe. Sur le KP-708A il y a une antenne externe. J’ai vu que Onwa allait sortir en 2021 la série des Kmulti-8 ou Kmulti-12TS avec écran tactile. Onwa livre gratuitement les cartes K-chart, mais ils sont aussi compatibles avec les cartes Cmap et Navionics.·le 27 déc. 08:00
Rigil:Merci, je crois que je vais investir...·le 27 déc. 09:42
26 déc. 2020
0

Superbe !!!!
Je peux passer commande ?


BLGPHIL:Oui, mais il faudrait encore pas mal de confinements pour que j'ai un peu temps pour bricoler...·le 26 déc. 16:10
26 déc. 2020
0

joli travail, je note!


26 déc. 2020
0

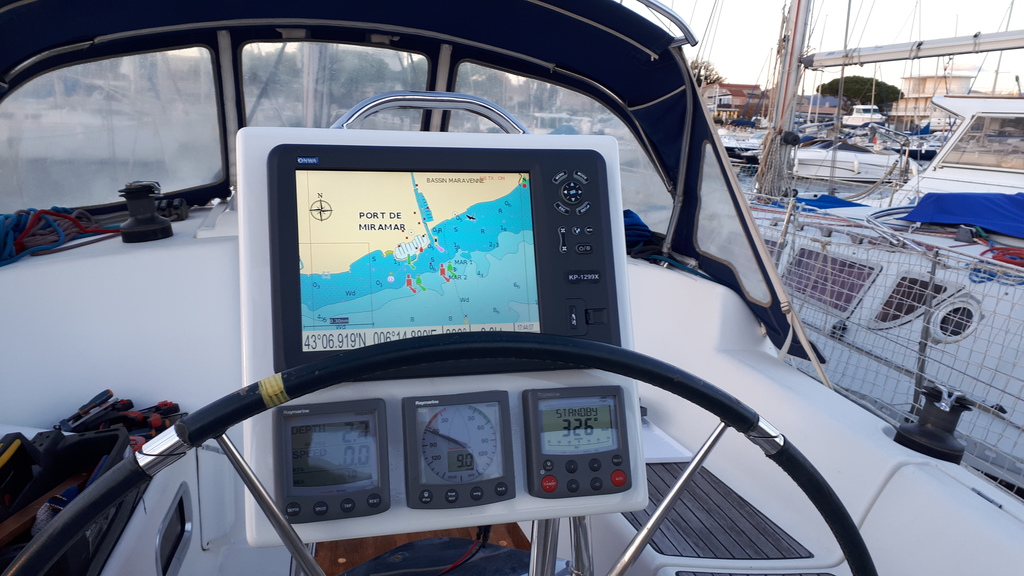

C'est vraiment des pros au port de Miramar !


albor:Tellement « pro » qu’on dirait une pub pour le port de Miramar ! 😷Et belle réalisation 👌·le 26 déc. 13:41
BLGPHIL:C'était pour ne pas faire de pub pour Porquerolles et Port Cros qui sont juste en face du port...·le 26 déc. 16:28
26 déc. 2020
1

Très beau boulot, bravo!

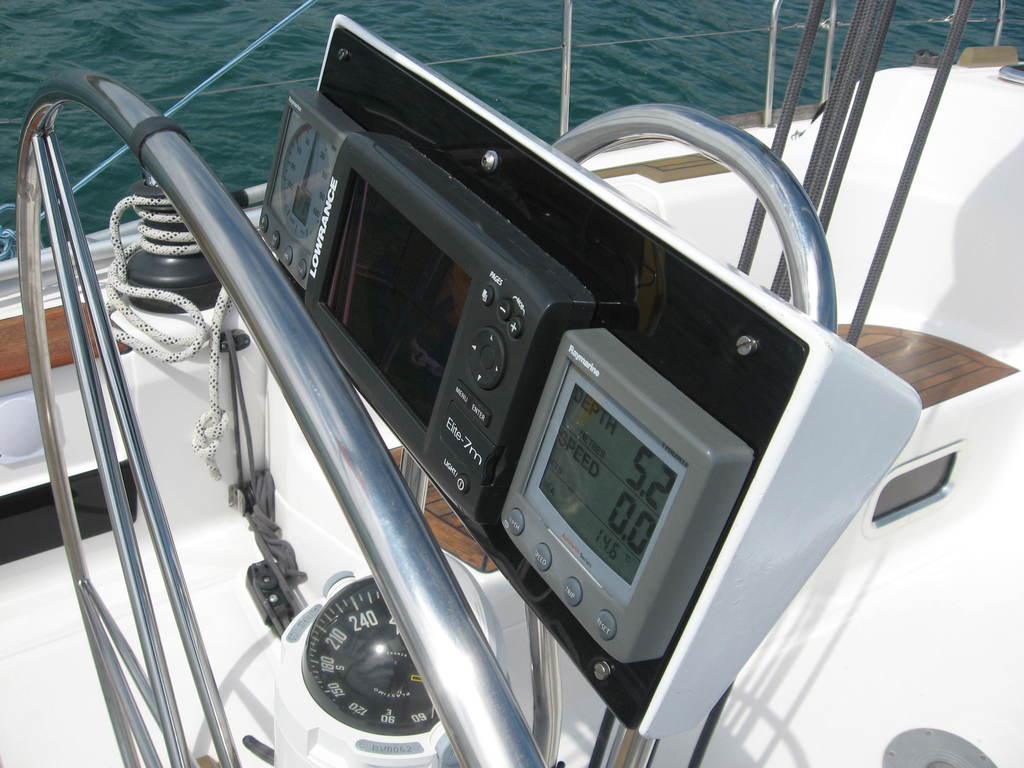

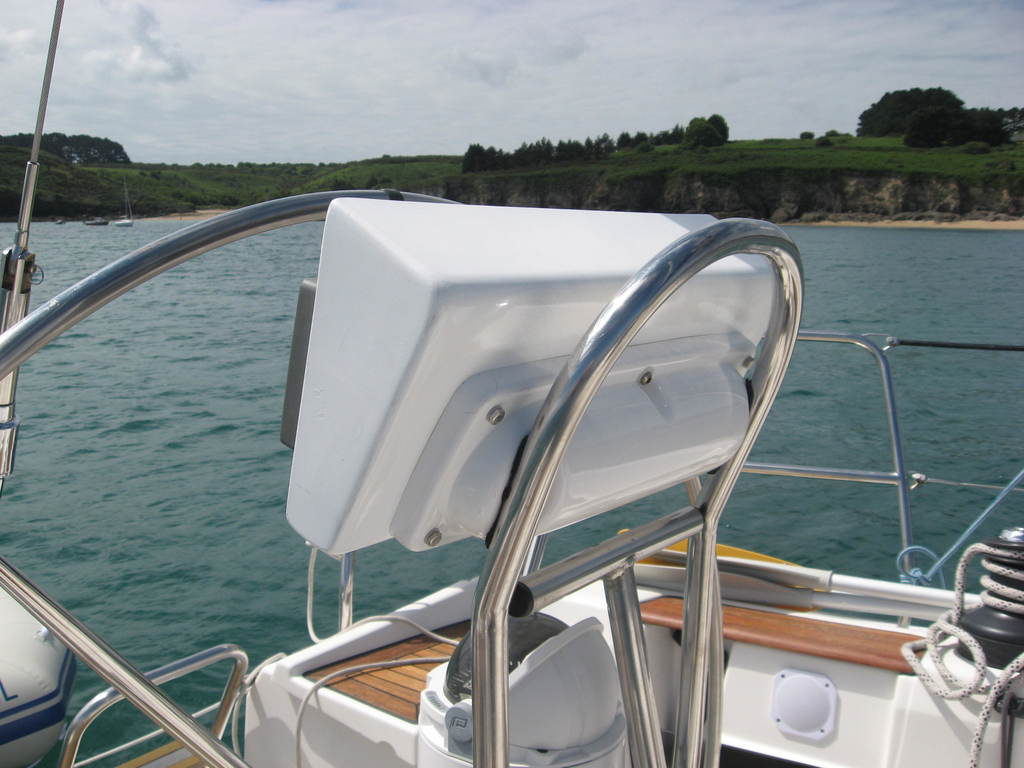

J'ai été plus "paresseux" pour la réalisation du mien, en évitant l'étape moule/stat.

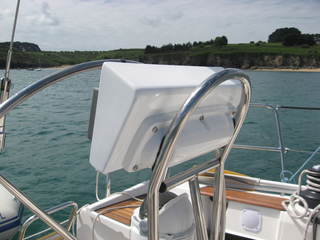

Fabriqué à partir d'un vieux capot de coffre de cockpit d'un pêche-promenade + une plaque de plexi, le tout fixé sur la demi-coquille du pod d'origine.


albor:Une bonne idée de recyclage pour une réalisation parfaite !·le 26 déc. 13:44
Rigil:Ben super aussi ! Bravo !·le 26 déc. 19:46
BLGPHIL:Belle reconversion pour ce capot...·le 27 déc. 08:01
26 déc. 2020
2

Et question informatique, j'ai installé un NMEA4Wifi qui pour moins de 50€ permet de multiplexer les entrées NMEA et récupérer les trames Seatalk pour que le lecteur de carte ONWA puisse également afficher les données de vent, profondeur, température... mais aussi pour que le pilote Raymarine suive les routes créées à partir du lecteur de carte. De plus, je peux récupérer toutes ces infos sur le Wifi...


fxvt:Trop fort !Bravo pour cette belle réalisation.AmicalementFX·le 26 déc. 18:44
26 déc. 2020
0

Si ça interresse quelqu'un, je revends mon ancien POD.


26 déc. 2020
0

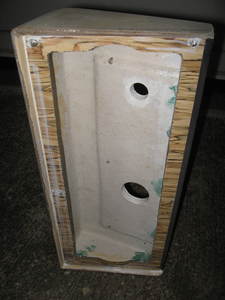

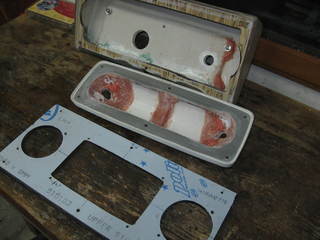

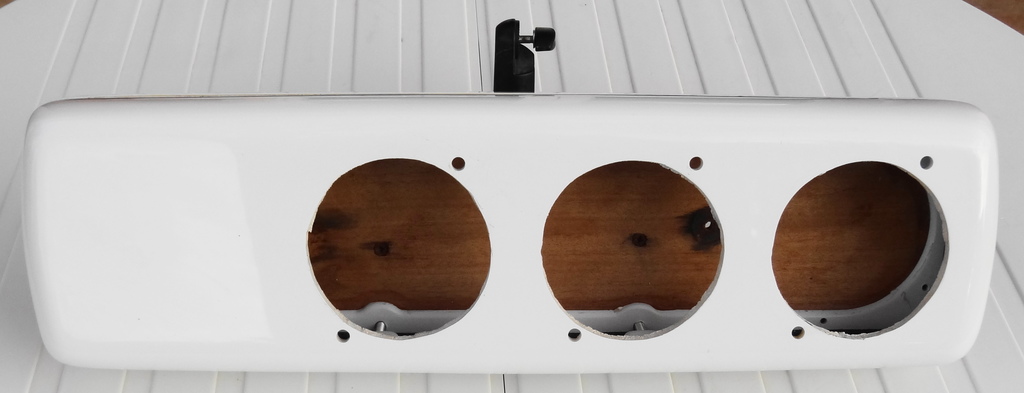

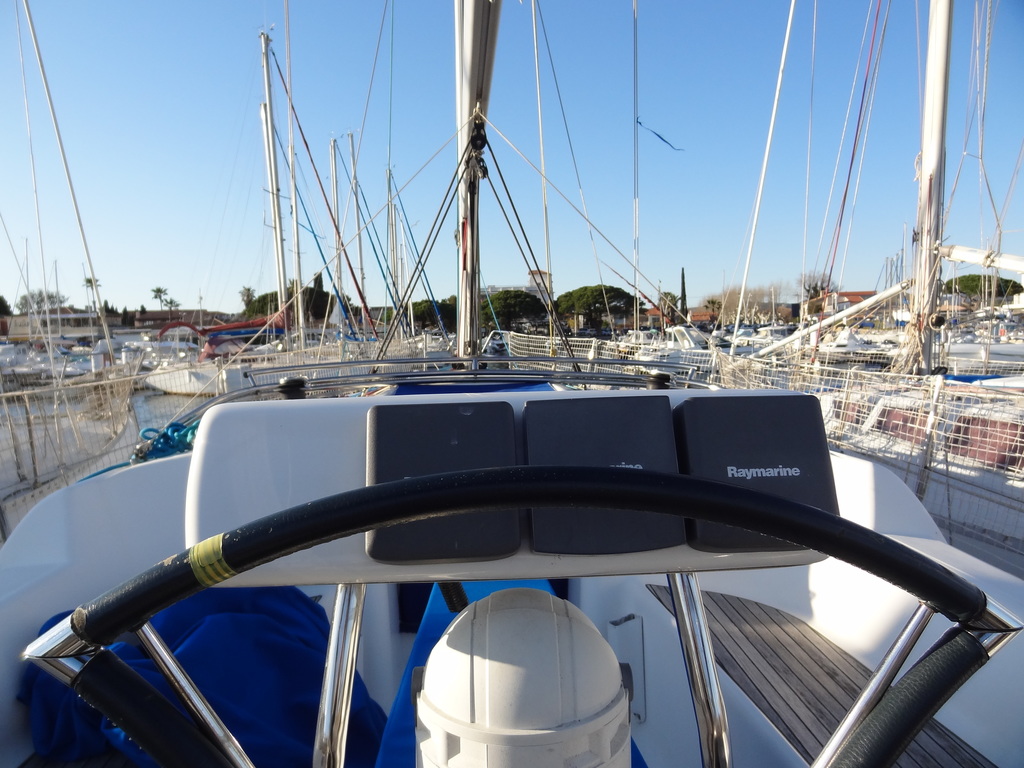

Voici les photos de l'ancien POD.


26 déc. 2020
0

super beau, t'as mis quoi comme peinture? et as tu mis un vernis?


BLGPHIL:J’ai peint au pistolet (c’était une première...) avec une peinture bi-composants. ·le 27 déc. 08:03
26 déc. 2020
0

super travaille , bien fait

mais personne ne pense aux imprimantes 3D on fait des choses extraordinaire mais il faut en avoir une c'est vrai


Lorem Ipsum:Non, il faut connaitre quelqu'un qui en a une ;-)·le 26 déc. 19:29
FredericL:La finition n'est pas top avec les imprimantes à dépôt de filament, et les modèles courants ne permettent pas de faire d'aussi grandes pièces.·le 26 déc. 20:04
26 déc. 2020
26 déc. 2020
0

Malheureusement pour ce genre de pièces les imprimantes 3D grand public sont trop petites généralement.
Beau travail


Schnaps :Une simple Ender3 fait déjà 30x30x30, allez disons 28x28x28 pour conserver une marge...En imprimant en deux fois une moitié de pièce (emboitable et/ou collable) on obtient déjà un objet de belle taille.Pour ce qui est de la finition lisse, le ouaibe regorge de plein d'astuces (vernis, acétone dilué, etc.) pour obtenir in fine un bel objet...·le 27 déc. 11:57
BLGPHIL:Si quelqu'un se lance dans ce type de réalisation avec une imprimante 3D, je serai très intéressé de voir le rendu final, surtout que ce type d'imprimante commence à se trouver à des tarifs abordables...·le 27 déc. 18:49
27 déc. 2020
0

@BLGPHIL

Petite digression par rapport à l'objet du fil, le pod...

Je m'étais intéressé à ce Onwa KP-1299 lors de sa sortie, notamment pour la lisibilité en plein soleil.
Par contre et c'est là ma question, ce produit ne reçoit ni n'émet en Wifi, c'est bien ça ?

Sur le Onwa, il me faudrait donc connecter en filaire le GPS et le sondeur, en plus de l'alimentation alors que s'il recevait ces données via wifi (avec le nmea4wifi par exemple), il suffirait de ne connecter que l'alimentation, éventuellement la prise ethernet du radar, soit au plus deux connections.
Mon installation actuelle est centrée sur le NMEA4WIFI (avec quelques arduino en amont) qui renvoie par wifi toutes les données.
L'absence de câbles, hormis l'alimentation, procure une véritable souplesse, espérons cela finira par arriver sur ce genre d'appareil...


BLGPHIL:En effet, sur le Onwa il y a plusieurs connecteurs : Alimentation, antenne GPS, antenne VHF/AIS, Sonde de profondeur (si option fishfinder), antenne radar (si option Radar), connecteur Nmea. C'est pourquoi, j'ai pris l'option de l'encastrer plutôt que de le positionner sur son support avec nécessité de le mettre et l'enlever entre chaque navigation.·le 27 déc. 18:37
Rigil:Mouah...l'usine à gaz...·le 28 déc. 16:23
BLGPHIL:Oui, c'est une usine à gaz, mais, pour moins de 1000€, le KP-1299X remplace à lui seul 5 instruments:- Lecteur de carte GPS- Transpondeur AIS classe B+- Fishfindeur- Radar (avec option antenne)- Indication de la route à suivre pour le pilote automatique·le 28 déc. 19:57
27 déc. 2020
0

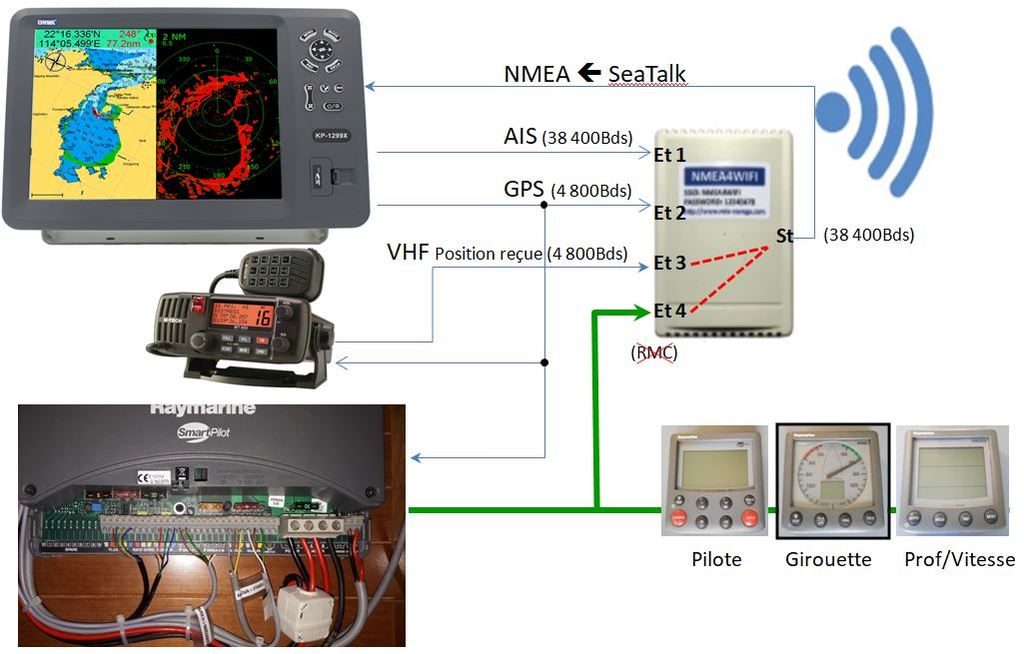

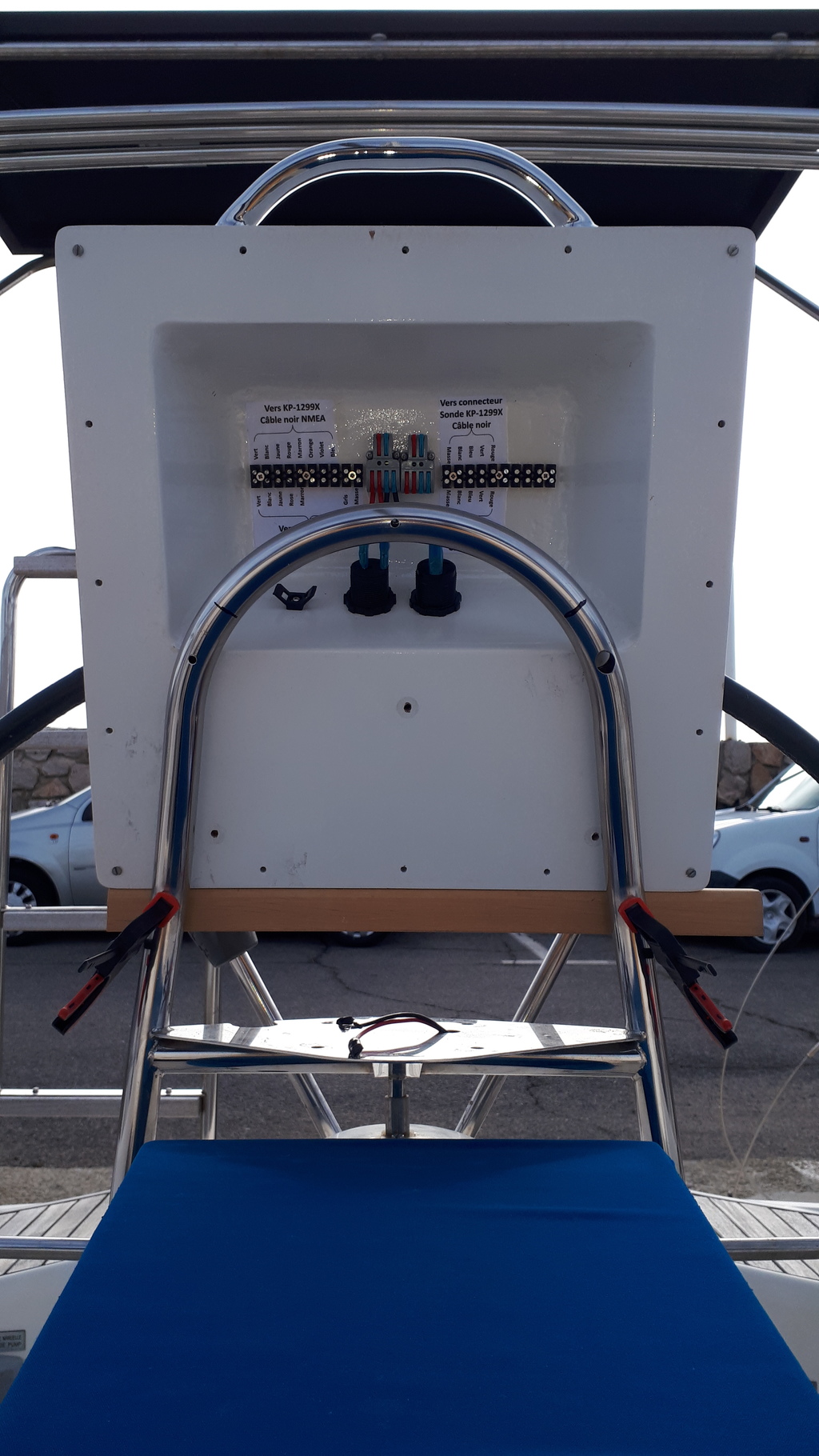

Mais avec le NMEA4wifi, je peux tout récupérer en Wifi. Voici le câblage détaillé
